Jet JWBS-14OS-M [9/19] Установка переключателя
![Jet JWBS-14OS-M [9/19] Установка переключателя](/views2/1631040/page9/bg9.png)
9

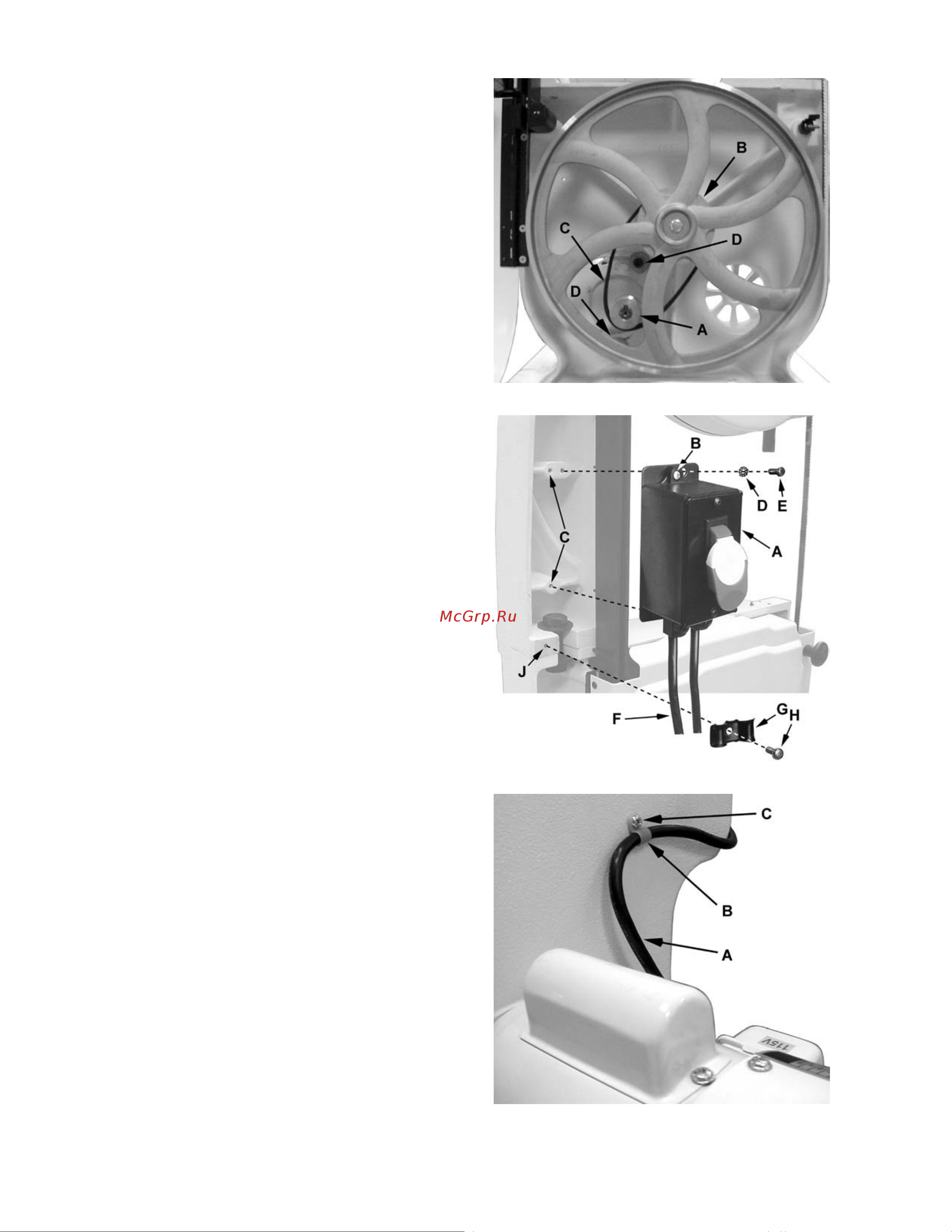

5. Встаньте справа от станка (рис. 2) и
потяните двигатель к себе.
6. Разместите ремень (C, Рис. 5) наг валу
шкива (B, Рис. 5) и валу двигателя (A,
Рис. 5).
7. Встаньте справа от станка и надавите на
двигатель от себя, чтобы создать натяжение
ремня.
8. При помощи торцевого ключа на 6 мм
затяните оба винта (D, Рис. 5).
Установка переключателя
Переключатель следует установить на
передней стороне станка между верхней и
нижней дверцей.
См. рис. 6:
1. При помощи крестовой отвертки прикрепите
переключатель (A) к корпусу станка (C),
закрутив винты (B), которые заранее
установлены в коробку переключателя. Эти
винты также удерживают заднюю планку
переключателя на месте.
Примечание: В верхней части коробки
имеется два отверстия. Используйте левое.
2. В оставшееся правое верхнее отверстие
установите винт M5x12 (E) и шайбу-
звездочку M5.
3. Закрепите провода (F) при помощи зажима
(G) и винта M5x12 (H).
Крепление провода
См. рис. 7:
С правой стороны станка над двигателем
закрепите электропровод (A), который
соединяет коробку переключателя и двигатель,
при помощи зажима (B) и винта M5x12 (C).
Рис.5
Рис.6
Рис.7
