ВАРИОН 8520900 [3/8] Схема 1

стр. 3

Схема №1

Регулировать время цикла подачи воды возможно

самостоятельно с помощью винта регулировки (См.

схему №4), находящегося в кнопке подачи воды под

заглушкой.

Время срабатывания и расход воды зависят от дав-

ления в обеих магистралях, температуры воды и

степени засорения («зарастания» известковым или

каким-либо другим налётом) лейки, шланга, стойки,

а также внутренних частей крана. Перед продажей

выставлено время одного цикла: 50±5 сек, расход за

один цикл: 5л±0,2л.

Это актуально при следующих параметрах:

Давление в обеих магистралях: 2,5 Бар.

Температура горячей воды на входе: 60oС.

Температура холодной воды на входе: 15oС.

Внутренние ходы крана, шланг или стойка, лейка не

засорены и не имеют внутреннего налёта.

ВНИМАНИЕ: Настройка порционного блока на

время, большее, чем 55 сек, влечет за собой некон-

тролируемое изменение времени срабатывания и

увеличивает возможность поломки механизма регу-

лировки времени.

При регулировке следует учитывать следующее:

При увеличении температуры воды происходит

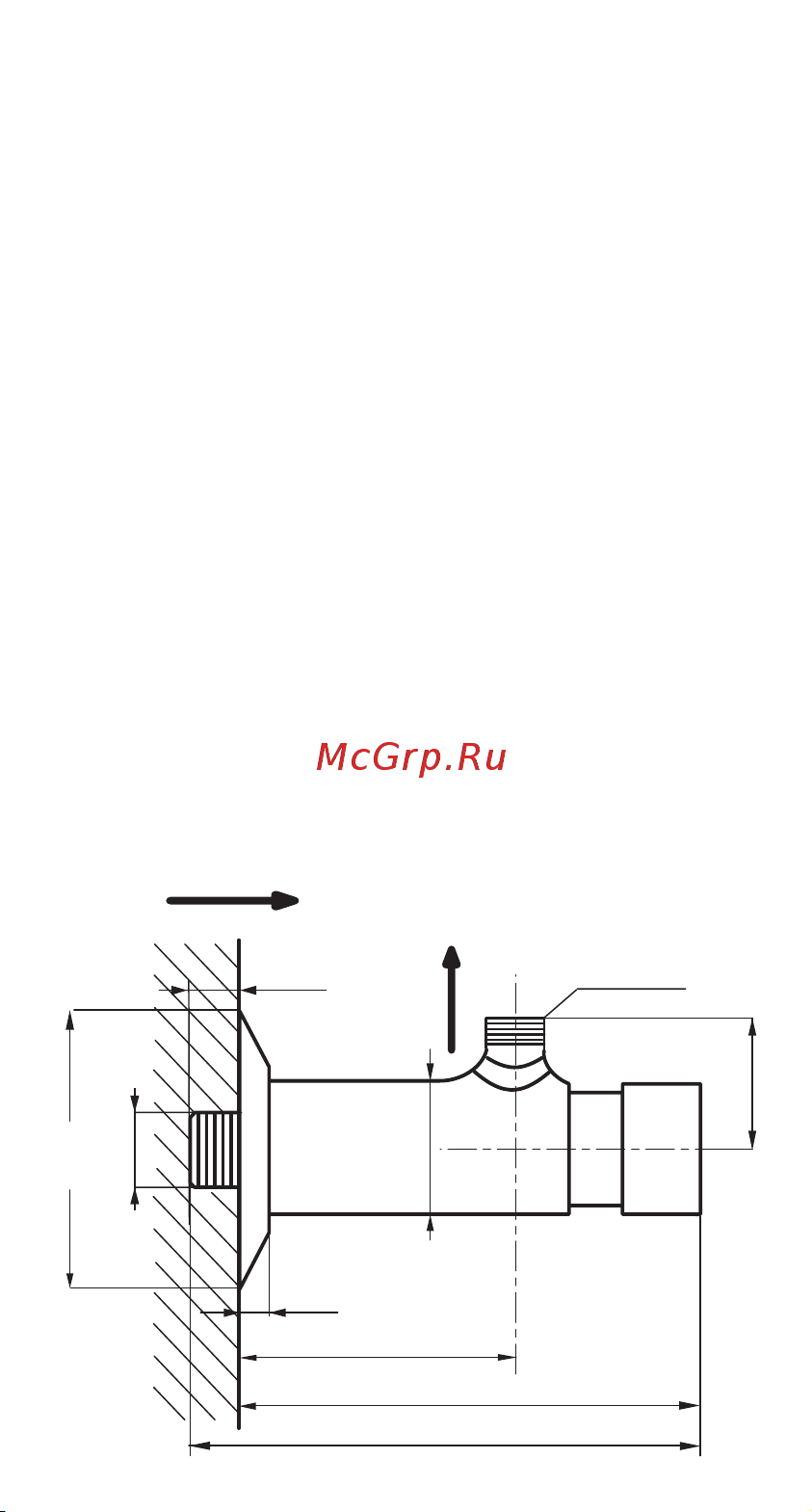

Вход

воды

G1/2’’

103,5±5

90±5

45±5

13,5

Ø60

Выход

воды

G1/2’’

35±5

Ø31,5
