--3

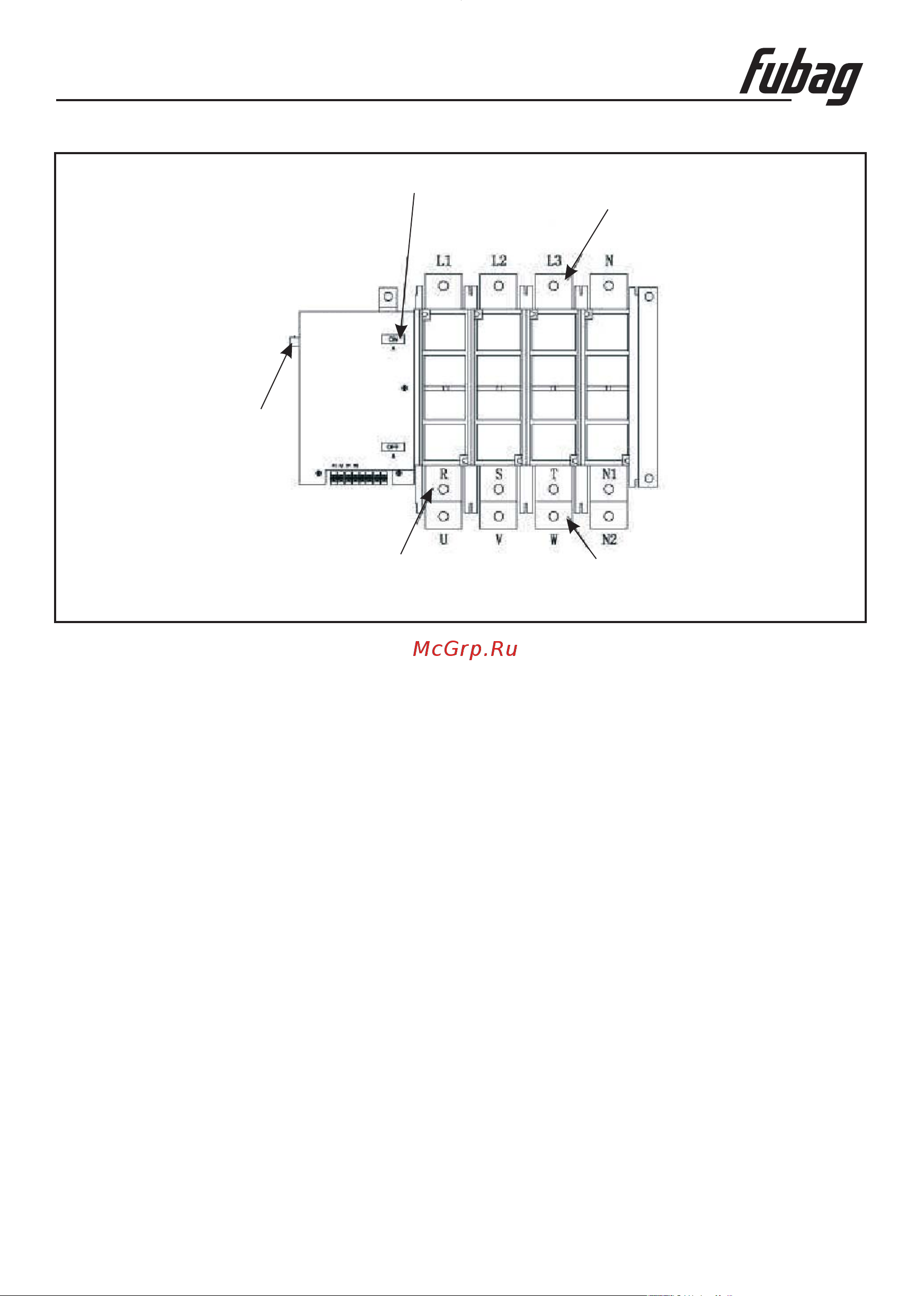

ввод питания
общественной
электросети
ввод
нагрузки
ввод питания
от электростанции
индикатор
ручное
управление
не для всех
моделей
(
)
автомат
коммутации
электропитания
4. Принцип работы блока автоматики
При работе блока в ручном режиме не происходит контроль наличия напряжения основного
источника питания, запуск двигателя станции и подключение нагрузки осуществляется при
помощи блока управления.
Контроль времени прогрева двигателя до подключения потребителя электрической нагрузки
ведется контроллером (программируемый параметр).
В автоматическом режиме работы, блок автоматики непрерывно контролирует наличие
напряжения от основного источника питания (электрическая сеть).
В случае отсутствия напряжения основного источника питания, автоматика выдает сигнал на
запуск двигателя электростанции.
При получении сигнала запуска двигателя происходит подключение реле электростартера
установленной длительностью. При получении сигнала о наличии выходного напряжения на
выходе электростанции автоматика переводит заслонку подачи воздуха в открытое
положение.
Если после отключения реле электростартера на выходе электростанции отсутствует
напряжение, система повторит попытку запуска двигателя еще 5 раз. Если по окончании 5-й
попытки двигатель не будет успешно запущен, система сообщит о неисправности
электростанции.
После успешного запуска двигателя система произведет выдержку времени перед
подключением нагрузки необходимую для прогрева двигателя. По истечении данного
времени произойдет переключение силовых контакторов и питание нагрузки будет
осуществляться от электростанции.
При восстановлении подачи напряжения от основного источника и в случае стабильного
наличия напряжения, система переключает питание нагрузки на основной источник и
выдает сигнал на остановку двигателя электростанции.
