Neoclima NS/NU-HAL18F — руководство по монтажу внутреннего и наружного блока системы [21/32]

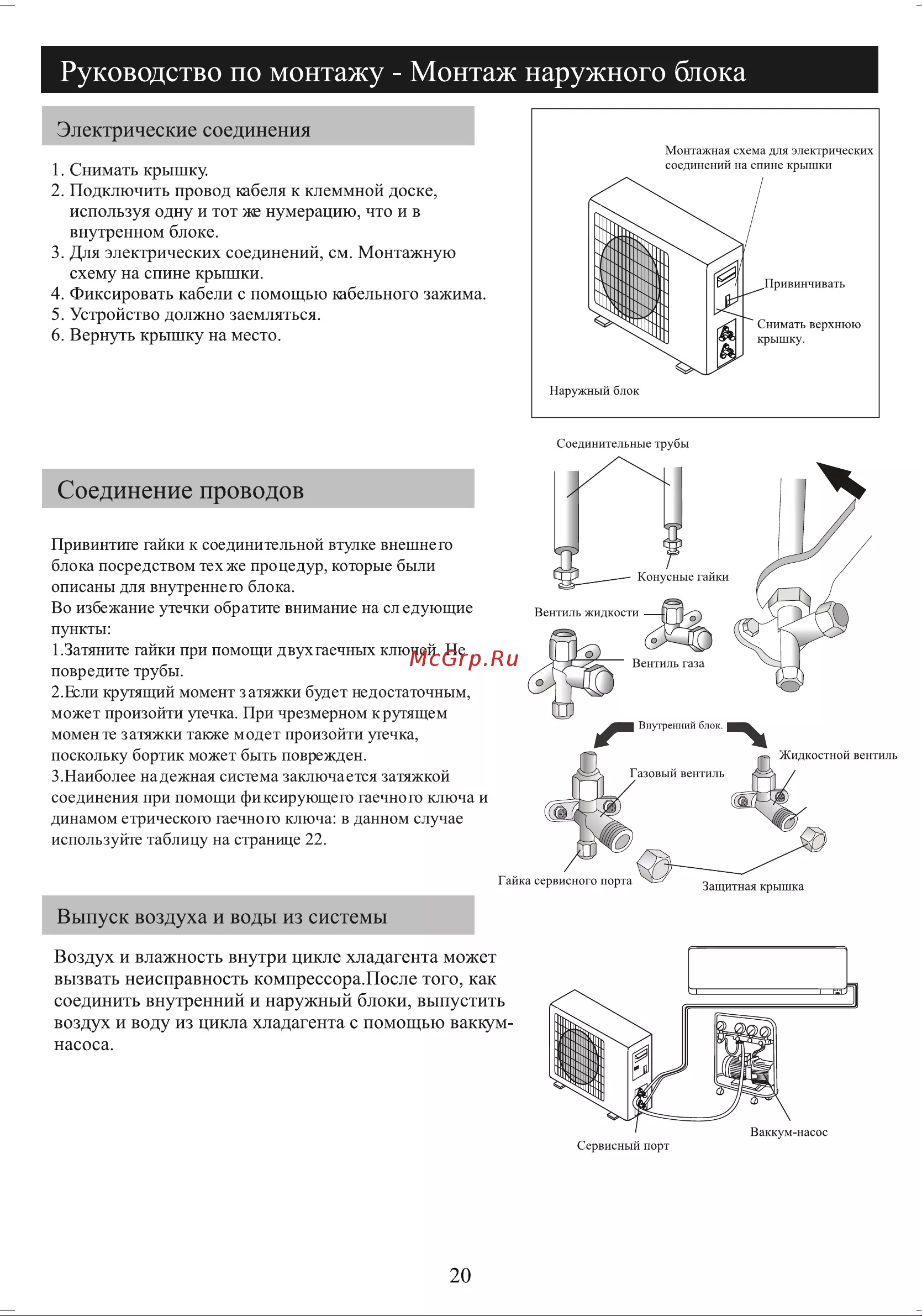

Руководство по монтажу Монтаж внутреннего блока тшиМшл Завернуть виниловной лентой УСТАНОВКА ВНУТРЕННЕГО БЛОКА Провод хладагента Подсоединив трубу в соответствии с инструкциями установите соединительные кабели Теперь установите сливную трубу Завершив подсоединение закрепите трубу кабели и сливную трубу при помощи изоляционного материала 1 Хорошо закрепите трубы кабели и сливной шланг 2 3акрепите соединения труб при помощи изоляционного материала покрыв его виниловой лентой З Проведите связанные трубу кабели и сливную трубу через отверстие в стене и надежно закрепите внутренний блок на верхней части монтажной плиты 4 Надавите и прижмите плотно нижнюю часть внутреннего блока к монтажной плите Соединительный кабель Соедитинительный кабель для нагревающего насоса Зондкабсль для нагревающего насоса монтажная плита Руководство по монтажу Монтаж наружного блока Внешний блок должен быть установлен на крепкой стене и надежно закреплен Следующая процедура должна быть осуществлена до подсоедине ния труб и соединительных кабелей определите самую подходя щую позицию на стене и оставьте достаточно пространства чтобы иметь возможность легко выполнять обслуживание Установите крепление на стену при помощи винтовых анкерных болтов которые подходят конкретно к определенному типу стены Используйте большее количество винтовых анкерных болтов чем требуется в соответствии с весом который они могут выдержать чтобы избежать вибраций в ходе работы и обеспечить то же положение крепления на многие годы без расшатывания болтов Устройство должно быть установлено в соответствии с нормами национального законодательства Водосбор конденсационной воды наружного блока только для моделей с нагревающим насосом Конденсат и лед формируемые во внешнем блоке в ходе работы по обогреву могут спускаться при помощи сливной трубы 1 Закрепить дренажный канал в дыре диаметром 25тт которое положена на стороне блока как указано в рисунке 2 Соединять дренажный канал с отводной трубюй обратите внимание на то что вода отводят в подходящее место 19 11ровод хладагента Ьводная трубка конденсационной волы
