3
Устройство и принцип работы
Тросорез гидравлический аккумуляторный
состоит из электрогидравлического насоса,
раскрывающейся поворотной рабочей голо-
вы, корпуса с кнопками «ПУСК» и «СБРОС»,
и сменного аккумулятора с кнопкой фикса-
тора.
Масло нагнетается в рабочую полость
гидроцилиндра плунжерным насосом под
действием электрического двигателя, пита-
ющегося от литий-ионного аккумулятора.
Конструкция насоса оснащена механизмом
быстрого хода штока.

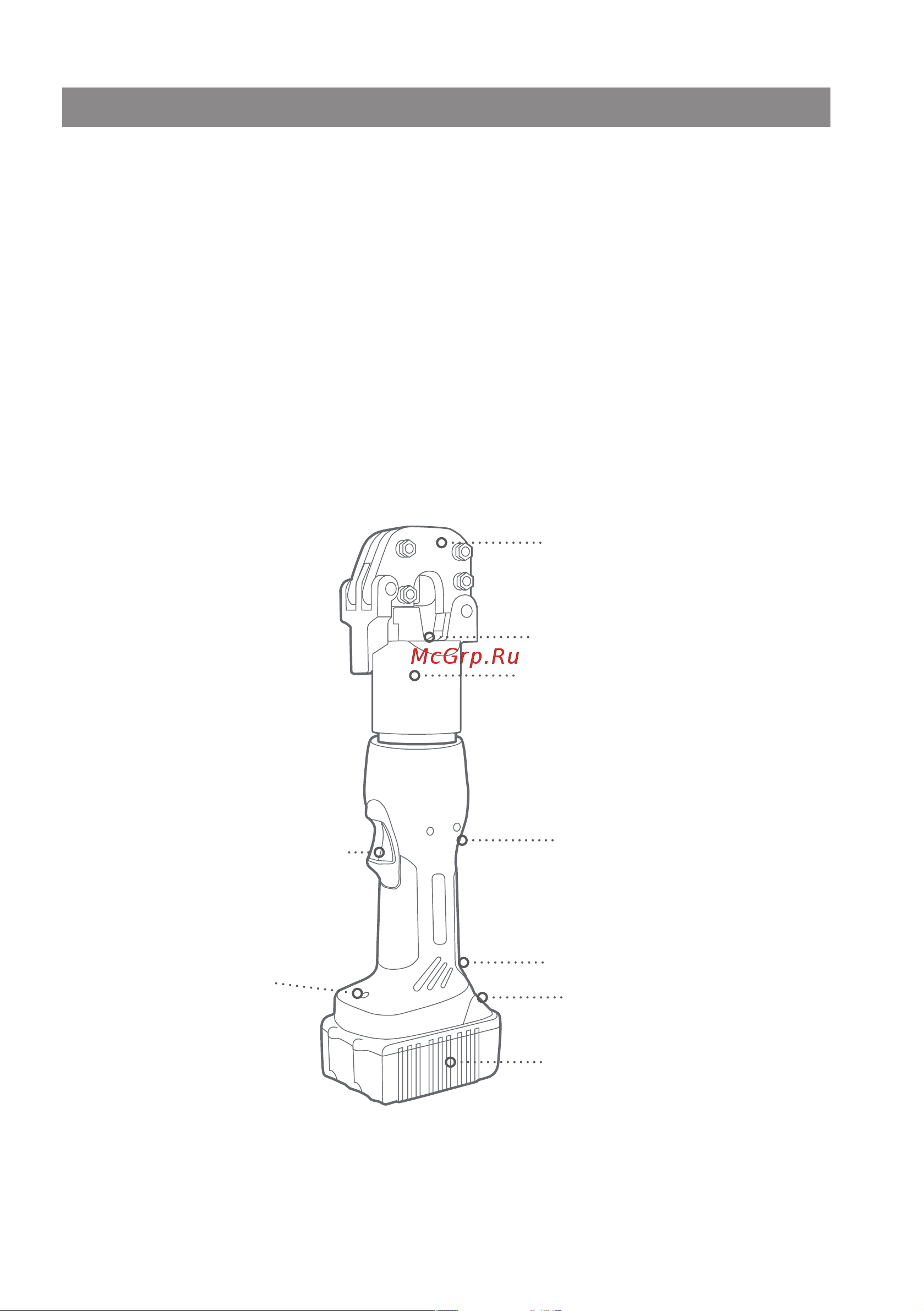

Рабочая голова
Корпус
Шток
Кнопка фиксатора аккумулятора
Индикатор состояния аккумулятора
Аккумулятор
Кнопка «СБРОС»
Кнопка «ПУСК»
Индикатор подсветки
рабочей зоны
В гидроцилиндре создается давление, под
действием которого шток выдвигается и
смыкает лезвия, установленные в рабочей
голове.
Тросорез после завершения реза авто-
матически сбрасывает давление, отвод пор-
шня в исходное положение происходит авто-
матически.
В случае необходимости разблокировать
тросорез можно на любом этапе реза. Для
этого необходимо остановить процесс реза,
отжав кнопку «ПУСК» и затем нажать на
кнопку «СБРОС».
