10

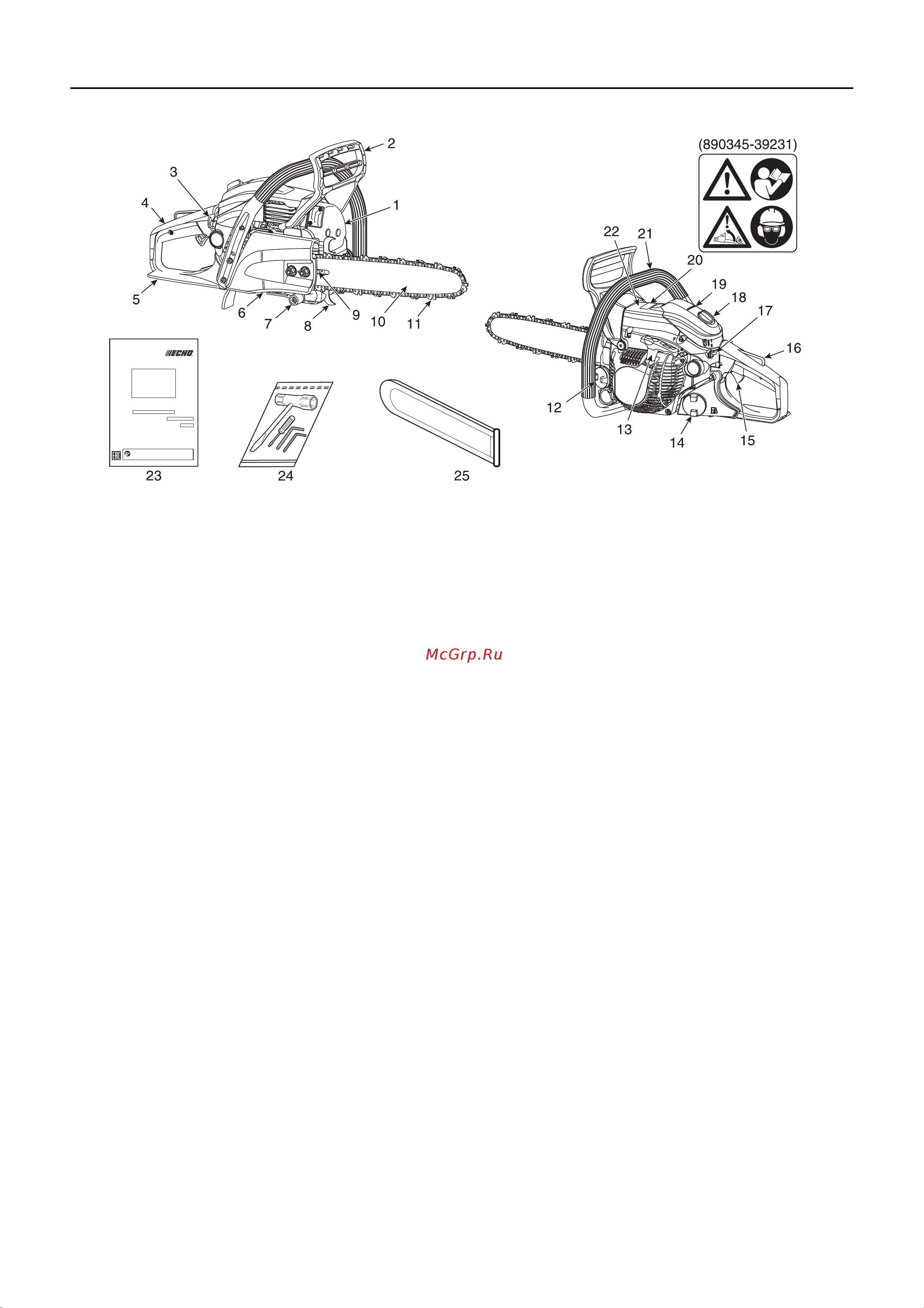

Описание
1. Глушитель: служит для снижения шума выпуска
отработавших газов и гашения искр.
2. Передний защитный щиток: щиток между передней
ручкой пилы и пильной цепью, предназначенный для
защиты руки от травм и помогающий обеспечить
контроль над бензопилой в случае, если рука
соскользнет с ручки.
Этот щиток используется для активизации тормоза
цепи, который предназначен для остановки
вращения пильной цепи.
3. Ручка управления воздушной заслонкой: устройство
для обогащения воздушно топливной смеси в
карбюраторе с целью облегчения пуска холодного
двигателя.
4. Задняя ручка (для правой руки): ручка для
удерживания пилы; расположена вблизи задней
части кожуха двигателя.
5. Задний защитный щиток: удлинение нижней части
задней ручки пилы для защиты руки от цепи в случае
разрыва цепи или ее соскока с канавок пильной
шины.
6. Кожух сцепления: защитный кожух для пильной
шины, пильной цепи, фрикционной муфты сцепления
и привода цепи (звездочки) в процессе эксплуатации.
7. Уловитель цепи: приспособление, предназначенное
для защиты правой руки оператора от возможного
удара цепью в случае разрыва цепи или ее схода с
направляющих канавок пильной шины во время
пиления.
8. Зубчатый упор - Приспособление, размещенное в
месте выхода пильной шины из корпуса, которое
служит точкой опоры во время контакта пилы с
деревом или бревном.
9. Регулятор натяжения цепи: используется для
регулировки натяжения цепи.
10. Пильная шина: деталь, на которой держится пильная
цепь, и которая направляет цепь.
11. Пильная цепь: используется в качестве режущего
рабочего элемента.
12. Пробка масляного бака: служит для закрывания
масляного бака.
13. Рукоятка стартера : служит для пуска двигателя.
14. Пробка топливного бака: служит для закрывания
топливного бака.
15. Курок дросселя: устройство, управляемое нажатием
пальца оператора и предназначенное для
управления оборотами двигателя.
16. Блокировка курка дросселя: защитное устройство,
которое нажимается для высвобождения курка
дросселя; предназначено для предотвращения
случайного нажатия на курок дросселя.
17. Выключатель зажигания: приспособление для
подключения и отключения системы зажигания для
запуска и останова двигателя.
18. Фиксатор крышки воздухоочистителя: служит для
установки крышки воздухоочистителя.
19. Крышка воздухоочистителя: закрывает воздушный
фильтр.
20. Предупредительная наклейка: номер по каталогу
890345-39231
21. Передняя ручка (для левой руки): ручка для
удерживания пилы; расположена на передней части
кожуха двигателя.
22.
Кожух цилиндра двигателя: решетка, через которую
проходит поток охлаждающего воздуха.
Кожух закрывает цилиндр, свечу зажигания и
глушитель.
23. Руководство по эксплуатации: поставляется в
комплекте с инструментом.
Прочитайте перед началом работы, чтобы усвоить
надлежащие правила техники безопасности, и
сохраните как справочное пособие.
24. Инструменты - 13 x 19 мм T-образный ключ
(комбинированная отвертка / свечной ключ), малая
отвертка, 3-мм и 4-мм шестигранный ключ.
25. Кожух пильной шины: предназначен для закрытия
пильной шины и пильной цепи во время
транспортировки и в период, когда цепная пила не
используется.
