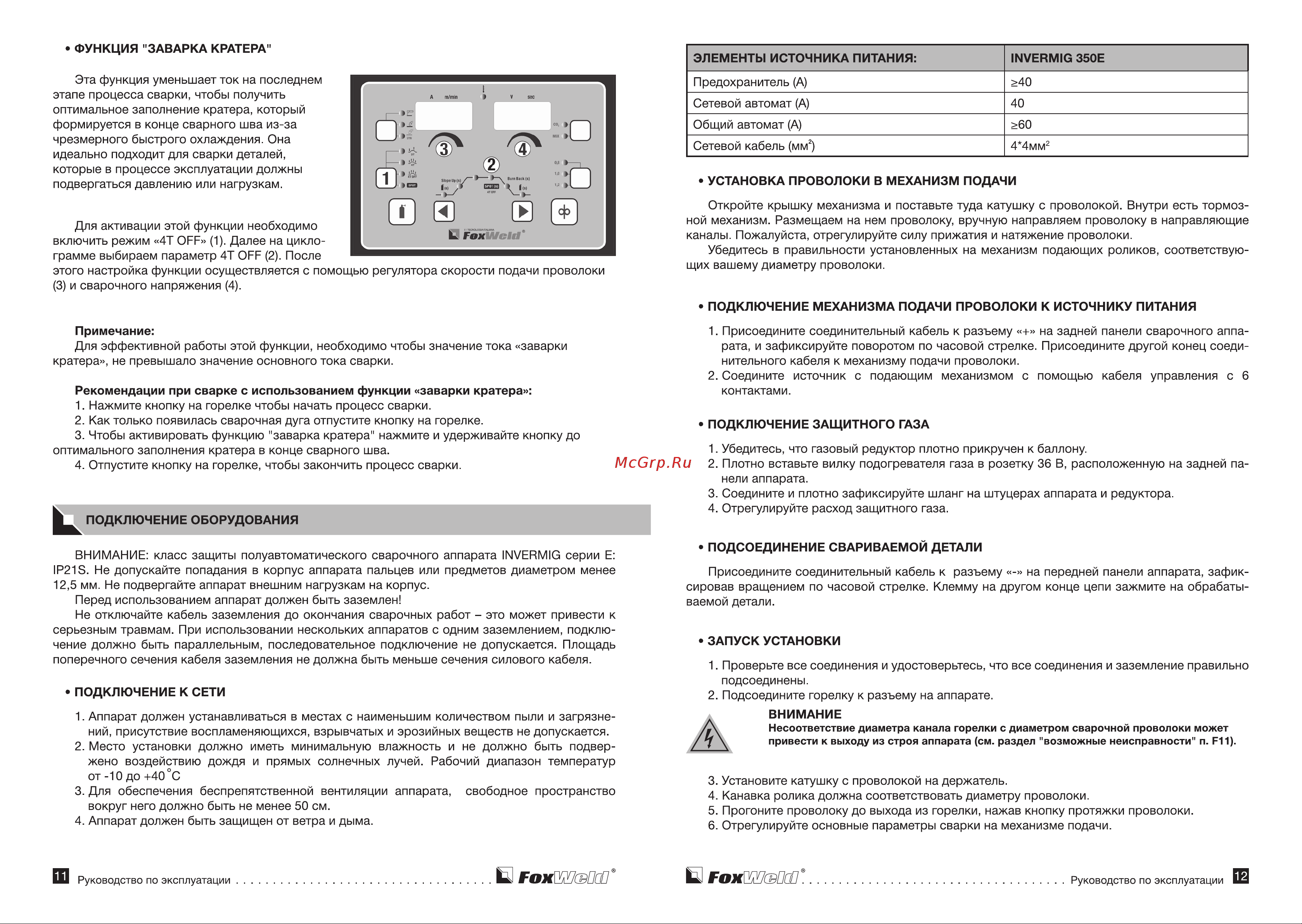

ФУНКЦИЯ ЗАВАРКА КРАТЕРА Эта функция уменьшает ток на последнем этапе процесса сварки чтобы получить оптимальное заполнение кратера который формируется в конце сварного шва из за чрезмерного быстрого охлаждения Она идеально подходит для сварки деталей которые в процессе эксплуатации должны подвергаться давлению или нагрузкам ЭЛЕМЕНТЫ ИСТОЧНИКА ПИТАНИЯ INVERMIG 350Е Предохранитель А 40 Сетевой автомат А 40 Общий автомат А 60 Сетевой кабель мм2 4 4мм2 УСТАНОВКА ПРОВОЛОКИ В МЕХАНИЗМ ПОДАЧИ Для активации этой функции необходимо включить режим 4Т OFF 1 Далее на цикло грамме выбираем параметр 4Т OFF 2 После этого настройка функции осуществляется с помощью регулятора скорости подачи проволоки 3 и сварочного напряжения 4 Откройте крышку механизма и поставьте туда катушку с проволокой Внутри есть тормоз ной механизм Размещаем на нем проволоку вручную направляем проволоку в направляющие каналы Пожалуйста отрегулируйте силу прижатия и натяжение проволоки Убедитесь в правильности установленных на механизм подающих роликов соответствую щих вашему диаметру проволоки ПОДКЛЮЧЕНИЕ МЕХАНИЗМА ПОДАЧИ ПРОВОЛОКИ К ИСТОЧНИКУ ПИТАНИЯ Примечание Для эффективной работы этой функции необходимо чтобы значение тока заварки кратера не превышало значение основного тока сварки Рекомендации при сварке с использованием функции заварки кратера 1 Нажмите кнопку на горелке чтобы начать процесс сварки 2 Как только появилась сварочная дуга отпустите кнопку на горелке 3 Чтобы активировать функцию заварка кратера нажмите и удерживайте кнопку до оптимального заполнения кратера в конце сварного шва 4 Отпустите кнопку на горелке чтобы закончить процесс сварки 1 Присоедините соединительный кабель к разъему на задней панели сварочного аппа рата и зафиксируйте поворотом по часовой стрелке Присоедините другой конец соеди нительного кабеля к механизму подачи проволоки 2 Соедините источник с подающим механизмом с помощью кабеля управления с 6 контактами ПОДКЛЮЧЕНИЕ ЗАЩИТНОГО ГАЗА 1 Убедитесь что газовый редуктор плотно прикручен к баллону 2 Плотно вставьте вилку подогревателя газа в розетку 36 В расположенную на задней па нели аппарата 3 Соедините и плотно зафиксируйте шланг на штуцерах аппарата и редуктора 4 Отрегулируйте расход защитного газа ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ ВНИМАНИЕ класс защиты полуавтоматического сварочного аппарата ПМХ ЕАМЮ серии Е 1Р21Э Не допускайте попадания в корпус аппарата пальцев или предметов диаметром менее 12 5 мм Не подвергайте аппарат внешним нагрузкам на корпус Перед использованием аппарат должен быть заземлен Не отключайте кабель заземления до окончания сварочных работ это может привести к серьезным травмам При использовании нескольких аппаратов с одним заземлением подклю чение должно быть параллельным последовательное подключение не допускается Площадь поперечного сечения кабеля заземления не должна быть меньше сечения силового кабеля ПОДКЛЮЧЕНИЕ К СЕТИ 1 Аппарат должен устанавливаться в местах с наименьшим количеством пыли и загрязне ний присутствие воспламеняющихся взрывчатых и эрозийных веществ не допускается 2 Место установки должно иметь минимальную влажность и не должно быть подвер жено воздействию дождя и прямых солнечных лучей Рабочий диапазон температур от 10 до 40 С 3 Для обеспечения беспрепятственной вентиляции аппарата свободное пространство вокруг него должно быть не менее 50 см 4 Аппарат должен быть защищен от ветра и дыма Руководство по эксплуатации Q ГохШзШ ПОДСОЕДИНЕНИЕ СВАРИВАЕМОЙ ДЕТАЛИ Присоедините соединительный кабель к разъему на передней панели аппарата зафик сировав вращением по часовой стрелке Клемму на другом конце цепи зажмите на обрабаты ваемой детали ЗАПУСК УСТАНОВКИ 1 Проверьте все соединения и удостоверьтесь что все соединения и заземление правильно подсоединены 2 Подсоедините горелку к разъему на аппарате ВНИМАНИЕ Несоответствие диаметра канала горелки с диаметром сварочной проволоки может 7 привести к выходу из строя аппарата см раздел возможные неисправности п F11 3 Установите катушку с проволокой на держатель 4 Канавка ролика должна соответствовать диаметру проволоки 5 Прогоните проволоку до выхода из горелки нажав кнопку протяжки проволоки 6 Отрегулируйте основные параметры сварки на механизме подачи Q гохшиш Руководство по эксплуатации
