Руководство по эксплуатации
Руководство по эксплуатации
5 6
ОПИСАНИЕ СВАРОЧНОГО АППАРАТА
Инверторный источник INVERSAW - 1000 обладает высокой энергоэффективностью, имеет
хорошие динамические характеристики, устойчивую дугу и прост в управлении. Аппарат
может использовать различные виды электродов с разными спецификациями и типами, в том
числе электроды с основным, кислотным и целлюлозным покрытием. Данное оборудование
предоставляет возможность выбора падающей и жесткой вольтамперной характеристики,
поэтому подходит для широкого спектра задач. Стабильное напряжение дуги обеспечивает
отличную работу сварки. Данное оборудование многофункционально, доступна сварка под
слоем флюса (SAW), ручная дуговая сварка (ММА), а также строжка угольным электродом.
Аппарат INVERSAW - 1000 широко используется в автоматической сварке для различных
крупных и средних заготовок из углеродистой стали, легированной стали, герметичных сосудов
из нержавеющей стали, металлоконструкций и т.д.
ВНИМАНИЕ
Сварочный источник должен быть заземлён кабелем сечением не менее 14мм
2
.
Не используйте повреждённый кабель или кабель с недостаточной изоляцией.
Завершив работу всегда отключайте вводной автомат.
• Сечение кабеля питания должно быть не менее 16мм
2
. Колебание напряжения сети
должно быть не более +/-10%.
• Автомат подключения не менее 150А
Обеспечьте достаточное охлаждение источнику питания, расстояние от стен и иных
заграждений не менее 1м.

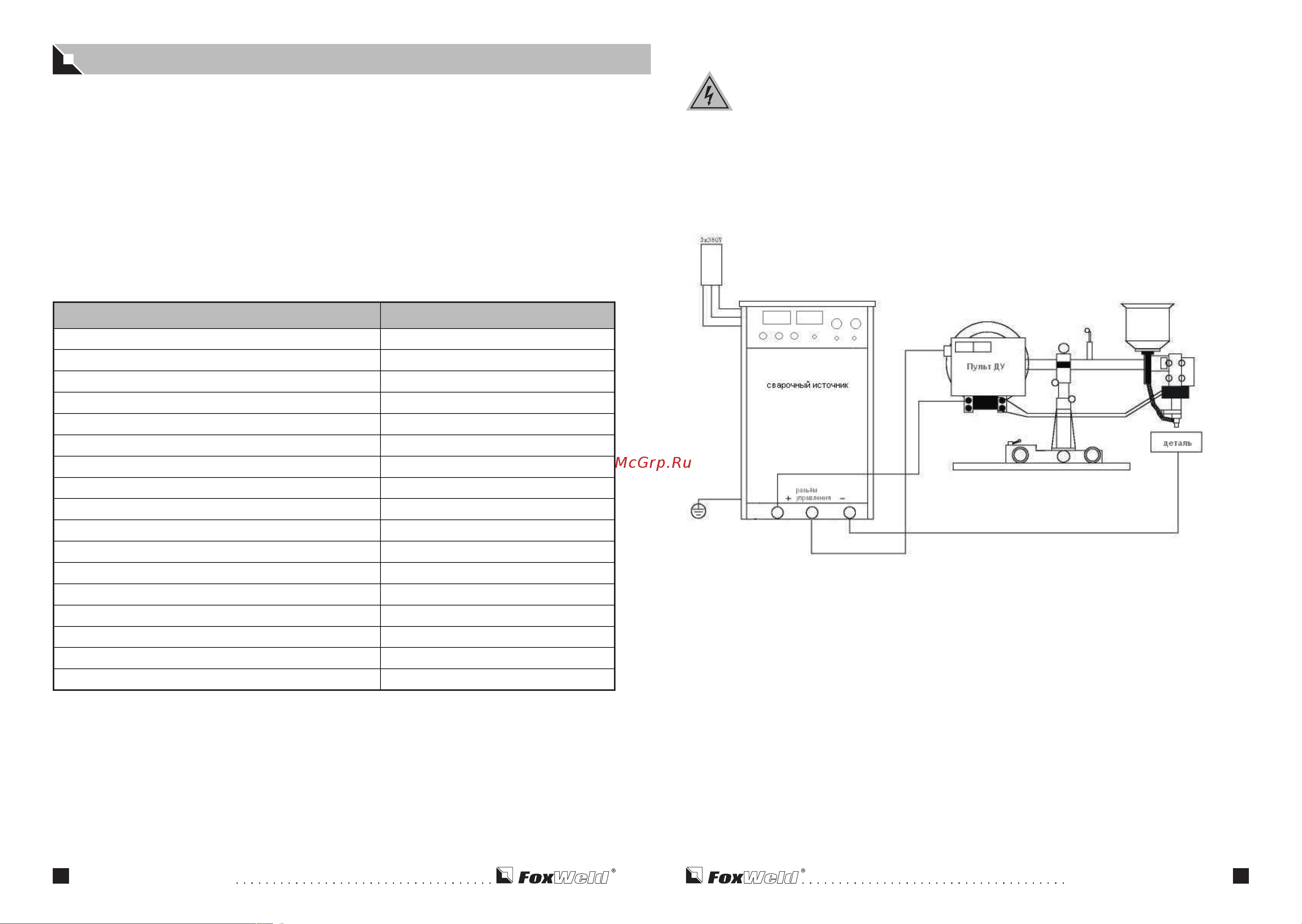

Схема установки
• Подсоедините параллельно два кабеля от источника к трактору, один конец к
плюсовой клемме источника, другой к соплу трактора. Подсоедините параллельно два
кабеля к минусовой клемме источника, а другой конец к свариваемым деталям.
• Подключите кабель управления от источника к ДУ трактора.
• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• УСТАНОВКА
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ
Напряжение сети, В 3 х 380, 50/60 Гц
Максимальный ток потребления, А 81
Напряжение холостого хода, В 84
Продолжительность включения, % 100
Диапазон регулировки сварочного тока, А 60-1000
Диапазон регулировки сварочного напряжения, В 22,4-44
Диаметр сварочной проволоки, мм 3.2 - 4.0 - 5.0
Скорость подачи проволоки, м/мин 0.2-2.5
Скорость сварки, м/ч 6-80
Макс. угол наклона сварочной головки к вертикали, ° 45
Угол поворота сварочной головки вокруг своей оси, ° 90
Габариты источника, мм 840х380х900
Вес источника, кг 115
Габариты трактора, мм 1020х480х740
Вес трактора (без проволоки и флюса), кг 65
Вес катушки проволоки, кг 25
Объём бункера для флюса, л 6
