Руководство по эксплуатации
Руководство по эксплуатации
7 8

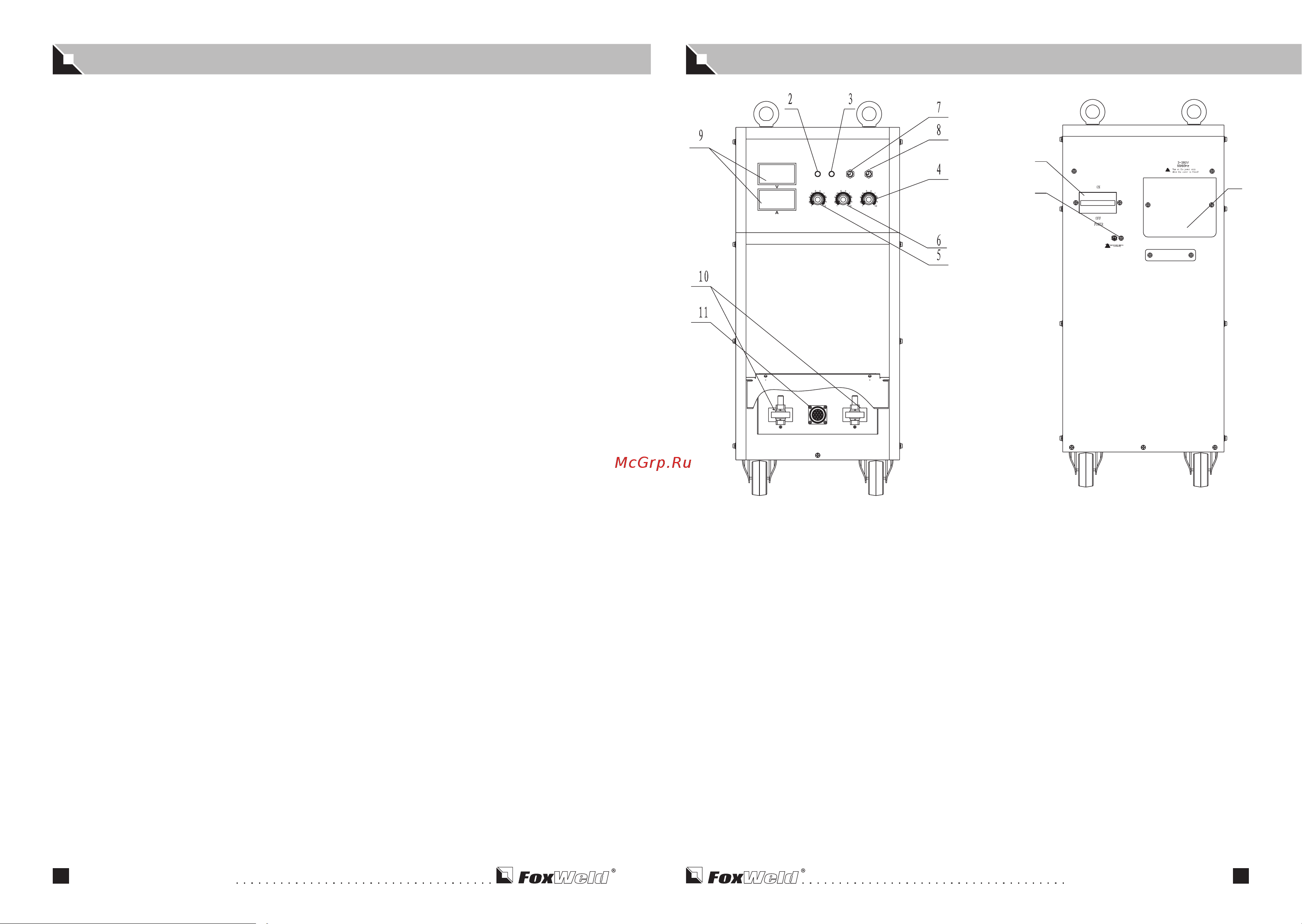

ИСТОЧНИК INVERSAW 1000
1. Выключатель (защитный автомат):
При включении загорается индикатор работы, дисплеи настройки, вентилятор охлаждения.
2. Индикатор работы
Если индикатор светиться, то оборудование включено.
3. Индикатор «ошибка»
Когда аппарат перегрелся, пропало питание по одной из фаз или проявилась
неисправность - загорается индикатор ошибки, аппарат перестаёт выдавать ток.
4. Ток поджига (ММА)
5. Сварочный ток (ММА)
6. Регулировка ARC FORCE (MMA)
7. Переключатель управления сварочным током (MMA)
Управление регулировка сварочного тока либо с панели аппарата, либо с пульта
управления трактора.
8. Переключатель режимов сварки MMA/SAW
9. Дисплеи индикации сварочного напряжения и тока “V” – Вольтметр, “A” - амперметр
10. Сварочные выходы
11. Разъём подключения кабеля управления
12. Колодка подключения сетевого кабеля
13. Клемма подключения защитного заземления
Рекомендуется использовать кабель сечением не менее 14 мм
2
СТРУКТУРА ТРАКТОРА
• Катушка проволоки: перед сваркой проверьте чтобы сварочная проволока не была
перекручена и запутана.
• Регулировка положения сварочной головки.
• Пульт ДУ: позволяет регулировать и настраивать все параметры сварки.
• Пульт ДУ поворот и фиксация: поверните рукоятку фиксации, поверните пульт в
удобное положение.
• Фиксация поперечной балки: отпустите фиксирующий рычаг, поверните в нужное
положение и зафиксируйте.
• Используйте специальное кольцо для подъёма трактора.
• Механизм подачи проволоки: перед протяжкой сварочной проволоки отпустите
ролики протяжки.
• Бункер для флюса: содержит флюс.
• Задвижка подачи флюса: откройте, отрегулируйте количество подачи флюса.
• Ролик правки сварочной проволоки: выпрямляет сварочную проволоку.
• Настройка прижима роликов протяжки: настройте механизм протяжки проволоки, так
чтобы проволока не была пережата, и не проскальзывала.
• Кабели токоподвода к трактору: прочно подсоедините силовой кабель от
положительной клеммы источника к соплу трактора.
• Тормоз включен: при включенном тормозе трактор будет двигаться автоматически,
при выключенном тормозе можно двигать вручную.
• Сварочный наконечник: через него передается сварочный ток на проволоку. Будьте
внимательны: используйте наконечники соответствующего диаметра.
1
13
12
