11
5. ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ
5.1. Внешний вид аппарата
1
8
9
10 11

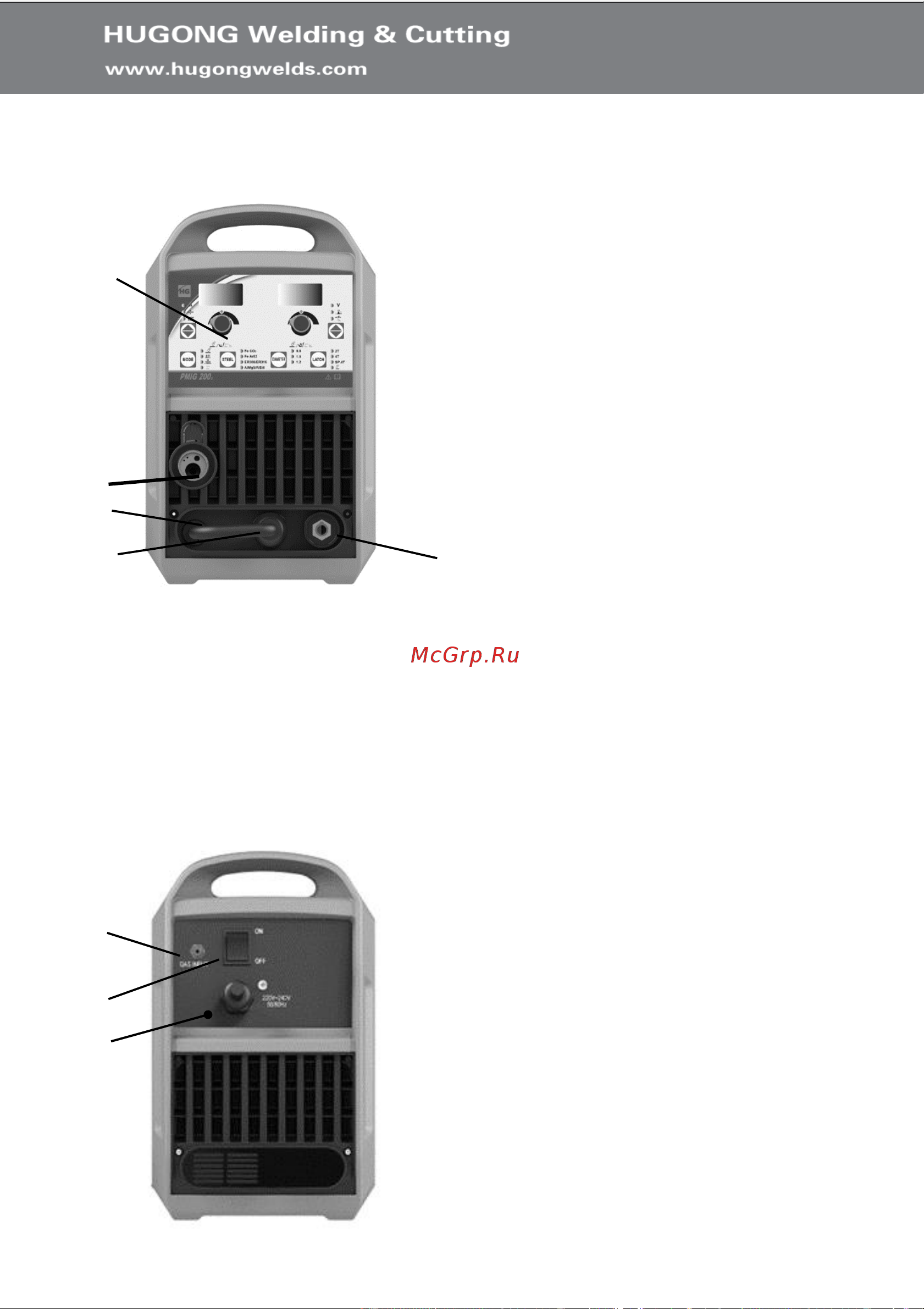

Рисунок 1. Передняя панель
1. Панель управления. Подробное описание смотрите далее.
2. Разъем для подключения горелки.
3. Кабель смены полярности при полуавтоматической сварке.
4. Силовые гнездо "+"
5. Силовые гнездо "-"
Разъемы для подключения кабеля с электрододержателем и кабеля с клеммой
заземления. Для фиксации кабеля необходимо вставить штекер в гнездо и
повернуть до упора. О выборе полярности при сварке смотрите далее.
1
2
3
