Частота вращения шпинделя на холостом
ходу, об/мин
6000
Размер рабочих дисков, мм
230
Режим работы
повторно-кратковременный
Тип двигателя
однофазный, коллекторный, с двойной
изоляцией
Вес, кг
5,1
3. Комплектность
3.1. Комплект поставки шлифмашины перечислен в таблице 2.
таблица 2
Наименование
Количество, шт.
Машина ручная электрическая угло-
шлифовальная
1
Дополнительная рукоятка
1
Защитное ограждение диска
1
Ключ для замены диска
1
Инструкция с гарантийным талоном
1
4. Устройство и принцип работы
4.1. Устройство машины.
Машина состоит из следующих основных частей: корпуса, электродвигателя, редуктора,
выключателя, фильтра для подавления радиопомех, устройства плавного пуска, сетевого
кабеля, задней ручки, дополнительной рукоятки, защитного ограждения диска.
4.2. Принцип работы.
4.2.1. При нажатии на клавишу выключателя происходит включение электродвигателя.
Крутящий момент от электродвигателя передается через одноступенчатый редуктор на
шпиндель редуктора машины. Выключатель-2, см.рис.1, имеет функцию от
несанкционированного включения. Для включения машины надо нажать кнопку
предохранителя, встроенного в клавишу выключателя, и удерживая его утопить клавишу
выключателя в рукоятку, до включения машины. Для отключения машины отпустить
клавишу выключателя.
4.2.2. Фиксация шпинделя, при замене шлифовального диска, осуществляется нажатием и
удерживанием в нажатом положении кнопки фиксатора -7.
4.2.3. Крепление диска осуществляется посредством затяжки фланцевой зажимной гайки с
резьбой.
4.2.4. Регулировка и фиксация положения защитного кожуха происходит путем ослабления
и затяжки стопорного болта.
4.2.5. Конструкция машины позволяет устанавливать рукоятку боковую в трех положениях,
а заднюю в двух положениях.

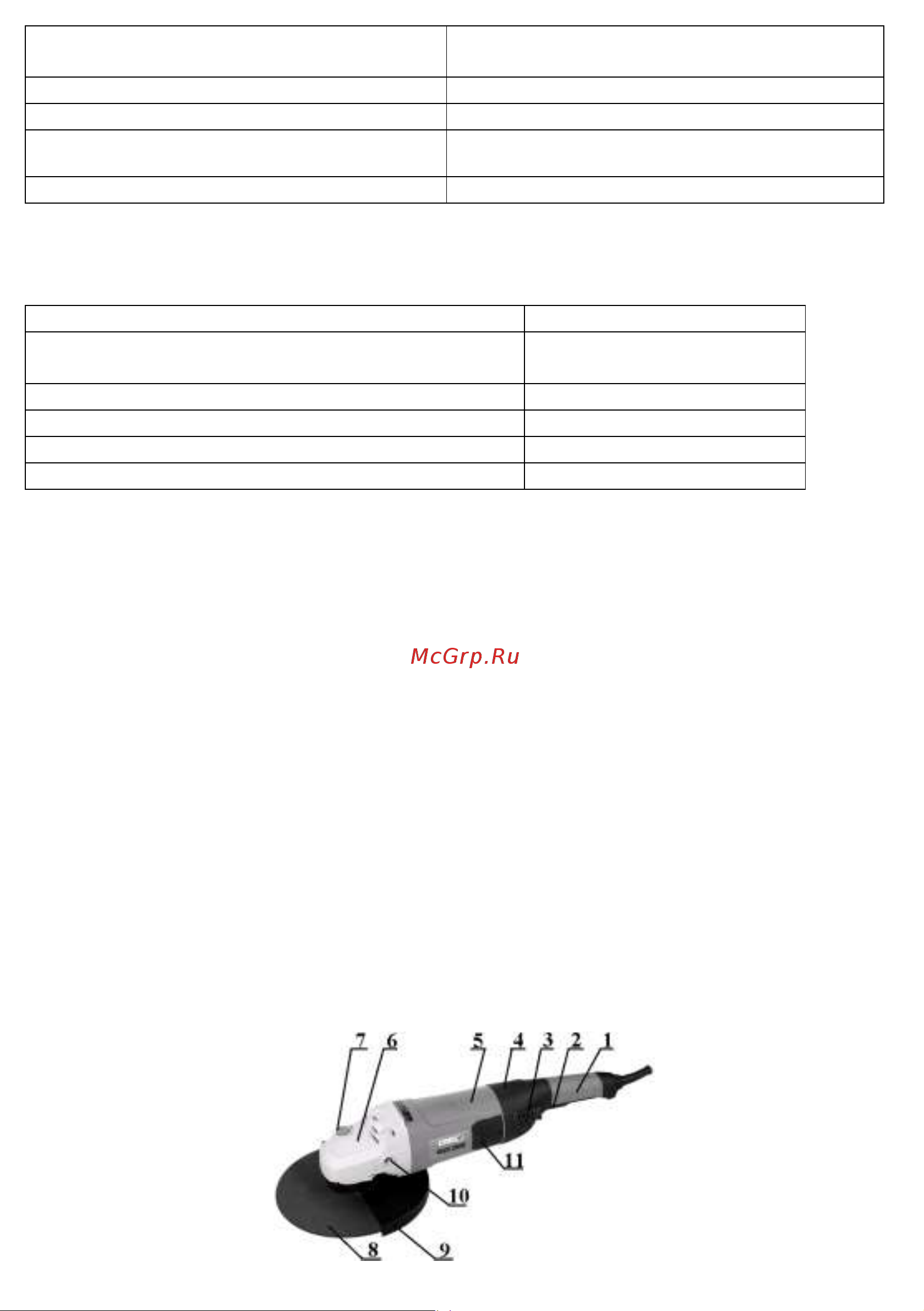

4.2.2. Внешний вид машины представлен на рисунке 1.
