Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
5.2. РЕКОМЕНДАЦИИ ПО МОНТАЖУ
ВНИМАНИЕ! Проектирование, монтаж и эксплуатация системы отопления должны
осуществляться в соответствии с требованиями ГОСТ 31311-2005, СП 60.13330.2016,
СП 73.13330.2016 и СО 153-34.20.501-2003 «Правила технической эксплуатации
электрических станций и сетей РФ» и согласовываться с организацией, отвечающей за
эксплуатацию системы отопления.
Для предотвращения ускоренной коррозии отопительного прибора из-за воздействия
постоянного или переменного токов тепловые сети должны соответствовать нормам СТО
17330282.27.060.001-2008.
Установку алюминиевых секционных радиаторов STOUT VEGA должна выполнять
специализированная монтажная организация!
Для обеспечения паспортной теплоотдачи необходимо соблюдать следующие расстояния
между радиатором и ограждающими конструкциями здания (рис. 2):
- от верха радиатора до подоконника – не менее 80 мм;
- между стеной и радиатором – не менее 20 мм;
- от пола до радиатора – не менее 70 мм.
Разметить места установки кронштейнов и закрепить их на стене так, чтобы было обеспечено строго горизонтальное положение
радиатора и плотное прилегание его коллекторов на кронштейны.
От кронштейна до края радиатора должно быть не более 3 секций, а между кронштейнами − не более 10 секций.
2
Модель
Количество секций
в радиаторе, шт.
Артикул
Номинальный тепловой поток
Qну, кВт (при ∆T = 70 °C)
Длина
радиатора L, мм
Масса нетто
радиатора, кг
VEGA 350
4 SRA-0310-035004 0,520 324 3,98
5 SRA-0310-035005 0,650 405 5,00
6 SRA-0310-035006 0,780 486 6,02
7 SRA-0310-035007 0,910 567 7,04
8 SRA-0310-035008 1,040 648 8,06
9 SRA-0310-035009 1,170 729 9,08
10 SRA-0310-035010 1,300 810 10,10
11 SRA-0310-035011 1,430 891 11,12
12 SRA-0310-035012 1,560 972 12,14
13 SRA-0310-035013 1,690 1053 13,16
14 SRA-0310-035014 1,820 1134 14,18
VEGA 500
4 SRA-0310-050004 0,684 324 5,02
5 SRA-0310-050005 0,855 405 6,30
6 SRA-0310-050006 1,026 486 7,58
7 SRA-0310-050007 1,197 567 8,86
8 SRA-0310-050008 1,368 648 10,14
9 SRA-0310-050009 1,539 729 11,42
10 SRA-0310-050010 1,710 810 12,70
11 SRA-0310-050011 1,881 891 13,98
12 SRA-0310-050012 2,052 972 15,26
13 SRA-0310-050013 2,223 1053 16,54
14 SRA-0310-050014 2,394 1134 17,82
При заказе радиаторов должны быть указаны:
• наименование радиатора;
• количество секций;
• номинальный тепловой поток;
• артикул (в скобках).
Пример заказа:
Радиатор STOUT VEGA – 350 – 6 – 780 (SRА-0310-035006).
Комплектность поставки:
• радиатор в упаковке – 1 шт.;
• технический паспорт – 1 шт.
20

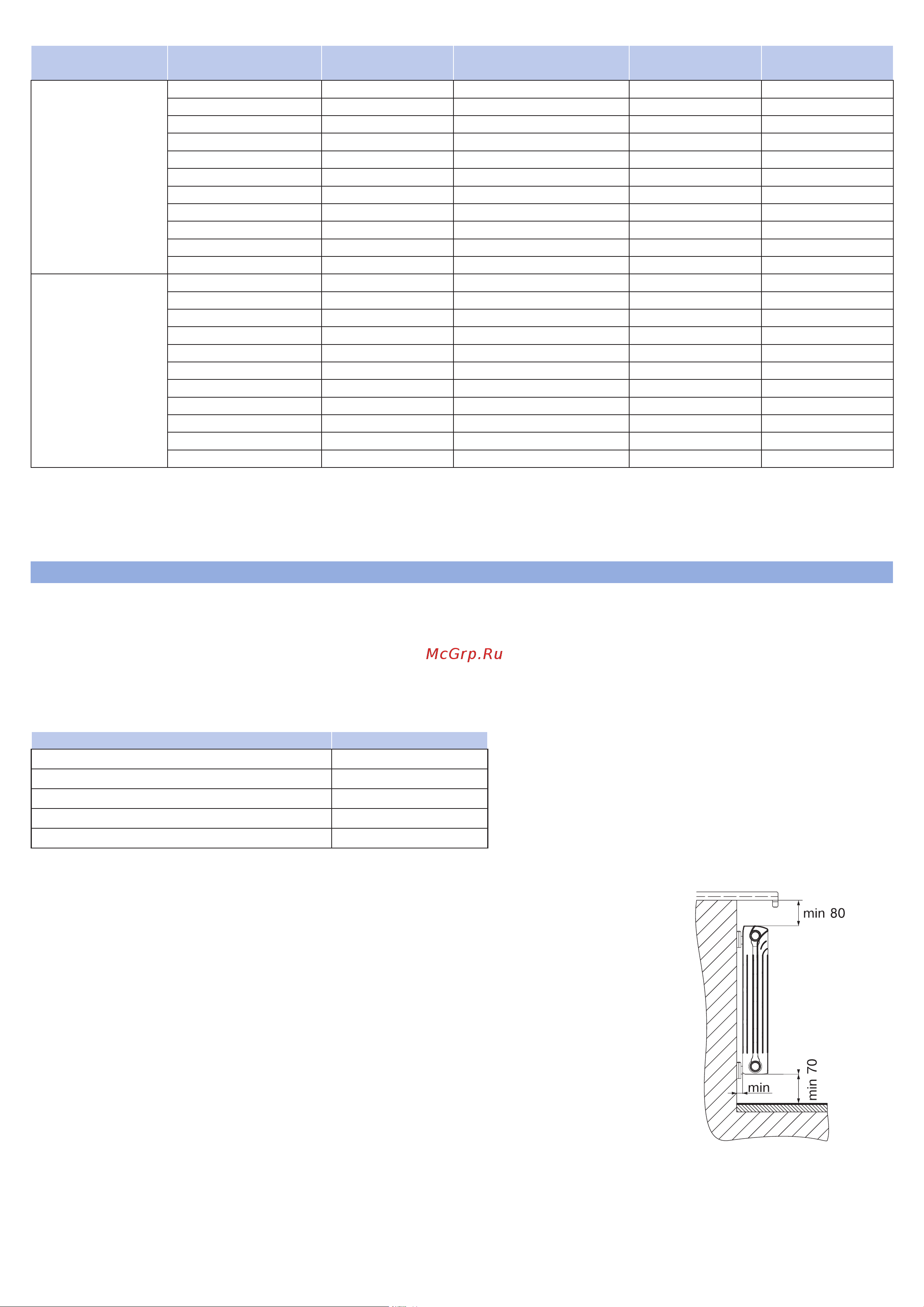

Рис. 2. Правила установки радиатора
Качество теплоносителя для радиаторов STOUT VEGA
Наименование показателя, размерность Значение показателя
Водородный показатель, рН 7 – 8
Общая жесткость, мг-экв/л до 7
Содержание растворенного кислорода, мкг/л не более 20
Количество взвешенного вещества, мг/л не более 5
Содержание железа, мг/л не более 0,5
5.1. ТРЕБОВАНИЯ К ТЕПЛОНОСИТЕЛЮ
ВНИМАНИЕ! Перед приобретением радиаторов необходимо уточнить параметры теплоносителя в системе отопления.
Отклонения от указанных в настоящем паспорте условий могут стать причиной выхода радиаторов из строя и утраты
гарантийной поддержки! Теплоноситель (вода) в системе отопления с радиаторами STOUT VEGA должен отвечать требованиям,
приведенным в таблице ниже и СО-153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей
Российской Федерации».
5. РЕКОМЕНДАЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
В радиаторах STOUT VEGA допускается использование
незамерзающих жидкостей.
ВНИМАНИЕ! При установке радиаторов в систему отопления
с использованием низкозамерзающего теплоносителя
необходимо учитывать особые требования к выбору
герметизирующих материалов монтажных комплектов в
соответствии с рекомендациями производителя теплоносителя.
