заводе-изготовителе. Тем не менее,
перед тем, как ввести станок в
эксплуатацию, необходимо
проверить высоту и параллельность
ножей относительно стола разгрузки
и произвести все необходимые
настройки.
Отрегулируйте высоту стола
разгрузки следующим образом:
1. Отсоедините станок от источника
питания.
2. Осторожно пронумеруйте каждое
лезвие маркером для того, чтобы
облегчить их идентификацию.
3. Поместите стальную поверочную
линейку на стол разгрузки и
пропустите ее над ножевым валом
(Рис. 28).

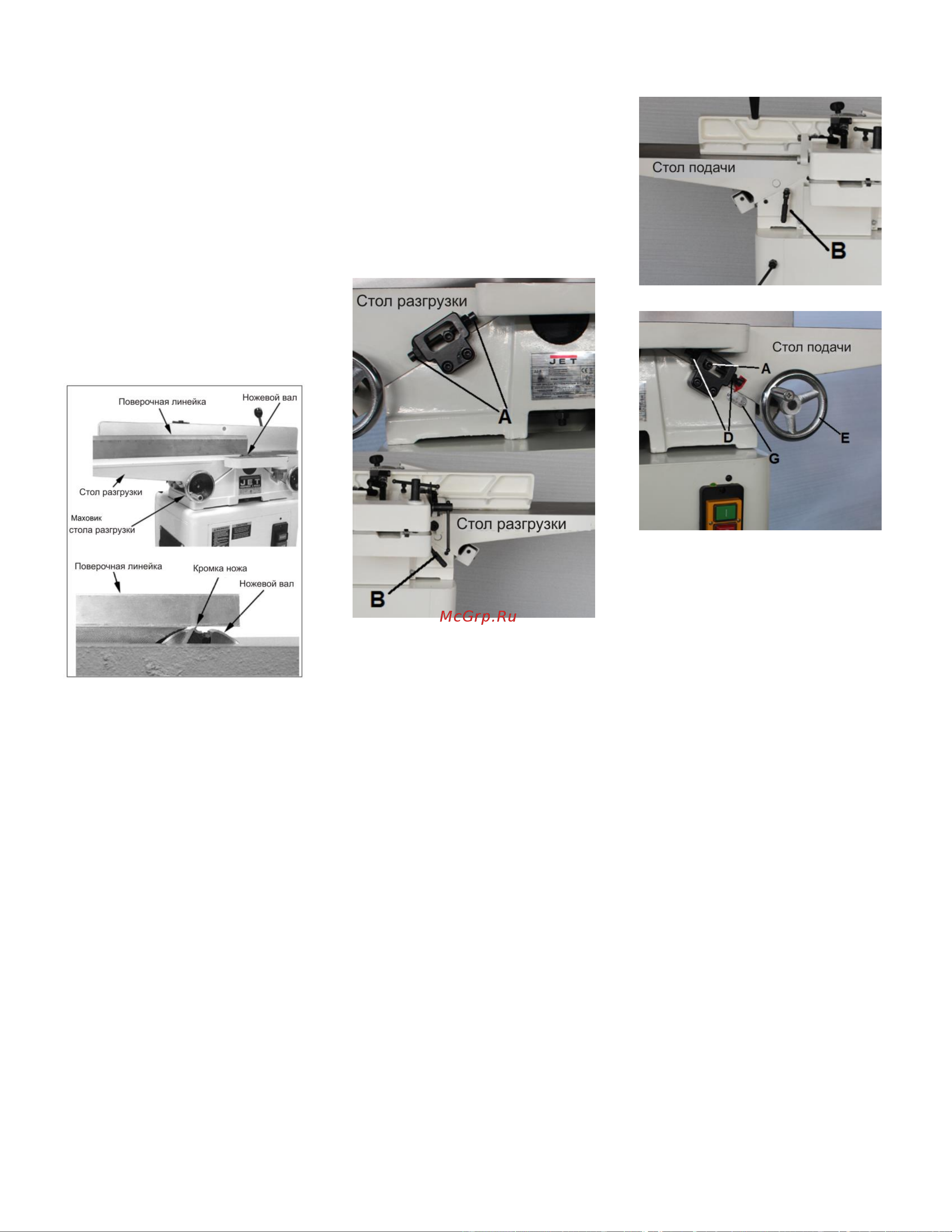

Рис. 28
4. Поверните ножевой вал с
помощью приводного ремня или
шкива до тех пор, пока нож номер
один не окажется в самой высокой
точке. Вершина ножа должна едва
касаться поверочной линейки.
Если вершина ножа номер один
только слегка касается поверочной
линейки, для стола разгрузки не
требуется регулировка. Перейдите к
разделу «Установка ножей на
ножевой вал».
Если вершина ножа номер один
проходит ниже поверочной линейки
(существует зазор) или выталкивает
линейку вверх, выполните
следующие шаги:
5. Ослабьте крепежные винты с
обеих сторон (A, B, Рис. 29).
6. Поднимите или опустите стол
разгрузки до тех пор, пока
поверочная линейка не будет
касаться кромки ножа, как показано
на Рис. 28. Используя приводной
ремень или шкив, слегка прокрутите
ножевой вал, чтобы убедиться, что
кромка ножа только слегка касается
поверочной линейки.
Когда регулировка завершена:
7. Чтобы сохранить настройки,
зафиксируйте стол разгрузки,
затянув крепежные винты (A, B, Рис.
29). Регулировка стола разгрузки
завершена.
Рис. 29
Регулировка стола разгрузки
производится только с помощью
одного ножа (здесь выбирается нож
номер один). После установки
правильной высоты стола подачи не
изменяйте ее, исключая
специальные операции или замену
ножей.
После завершения настройки
необходимо перейти к разделу
«Установка ножей на ножевой вал»,
чтобы убедиться, что все три ножа
находятся на правильной высоте и
параллельны столу разгрузки.
6.5 Регулировка стола подачи
Ограничитель глубины стола подачи
(A, Рис. 31) ограничивает глубину
реза (задается с помощью маховика
стола подачи) до максимальной
глубины 3 мм. Для обычных
операций эта глубина не должна
превышать 3 мм, за исключением
операции фальцевания.
Чтобы отрегулировать высоту стола
подачи, ослабьте фиксатор стола
подачи (B, Рис. 30) и стопорную
гайку (D, Рис. 31), отрегулируйте
положение маховика стола подачи,
затем затяните фиксатор (B, Рис. 30)
и стопорную гайку (D, Рис. 31) чтобы
сохранить настройки.
Рис. 30
. Рис. 31
Шкала глубины реза
Глубина реза может быть задана
непосредственно со шкалы глубины,
расположенной на передней части
станка. (D, см. Рис. 31).
Примечание: Шкала глубины (D,
Рис. 31) может быть откалибрована
или «обнулена», если показывает
неверное значение.
7. Контроль и техническое
обслуживание
Общие указания:
Перед проведением контроля или
технического обслуживания
прочтите данные указания.
Работы по техническому
обслуживанию, очистке и ремонту
можно проводить только после того,
как двигатель будет отключен и
станок полностью остановится.
Выньте главный штепсель из
розетки!
Регулярно проводите очистку
станка.
Ежедневно проверяйте надлежащее
функционирование системы отвода
пыли.
