Перед установкой смажьте
резьбу каждого крепёжного
винта машинным маслом,
излишки масла уберите.
Перед началом работы надёжно
затяните каждый крепёжный
винт!

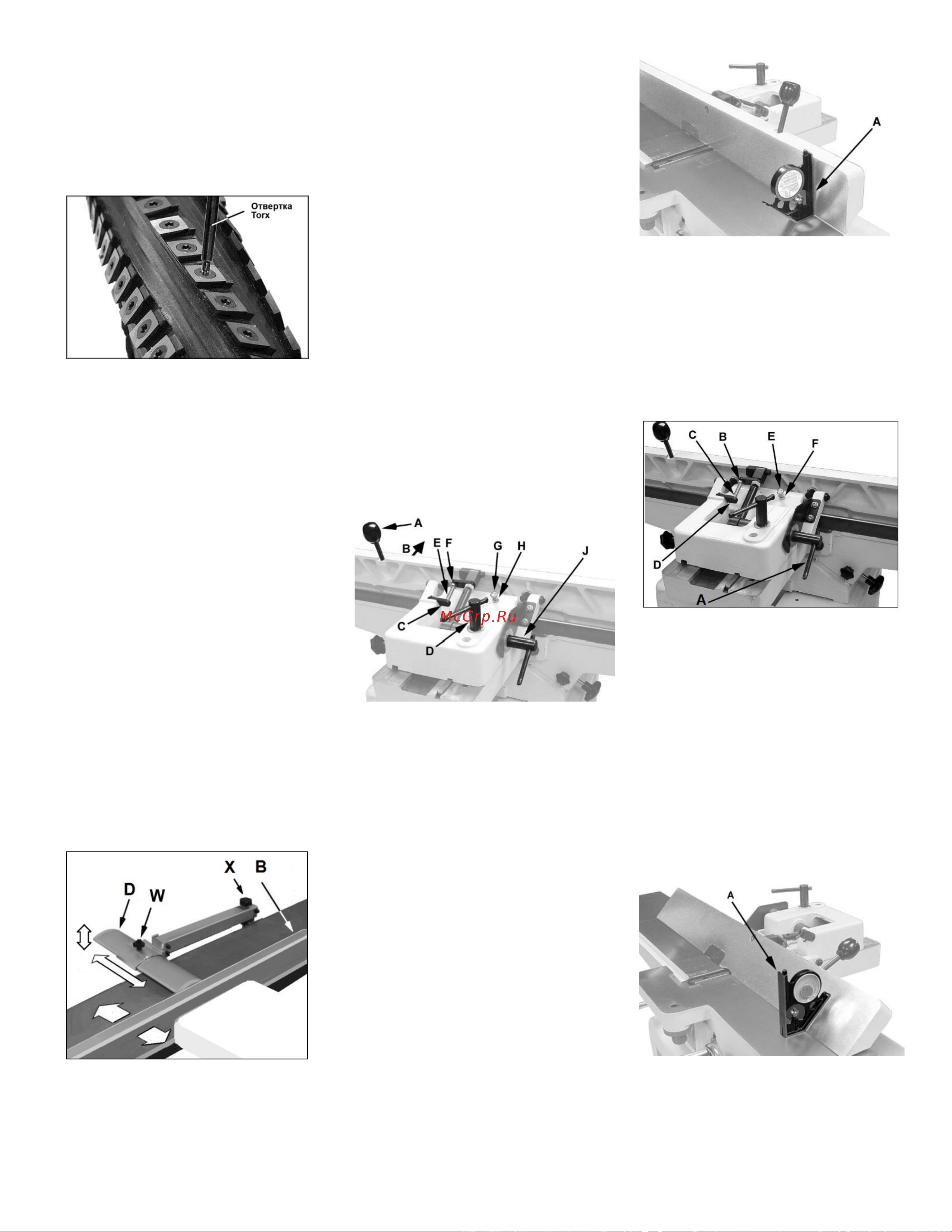

Рис. 22A
(Только для строгального вала
Helical)
ВНИМАНИЕ: Убедитесь, что все
крепёжные винты плотно
затянуты. При высокой скорости
вращения незафиксированные
режущие пластины могут
вылететь из строгального вала и
нанести травму.
6.2 Регулировка ограждения
ножевого вала
Ограждение ножевого вала должно
быть установлено на упор вплотную
к столу, насколько это возможно при
каждой отдельной операции
механической обработки (см. рис.
14, 15, 16).
Ослабьте ручку блокировки (W, рис.
23) чтобы отрегулировать
положение ограждения ножевого
вала (D) на упоре (B).
Поверните ручку (X), чтобы
переместить ограждение ножевого
вала вверх и вниз, прижимая его к
столу или заготовке.
Рис. 23
6.3 Регулировка стопоров упора
Периодически проверяйте точность
наклона 90 ° и 45 ° назад (135 °)
упора с помощью угломера,
например, регулируемого угольника
или транспортира станка.
Регулировка положения упора 90º
См. рис. 24:
Положение стопора 90º
контролируется стопорным болтом
(E) и стопорной пластиной (C).
1. Установите стол подачи
примерно на ту же высоту, что и
стол разгрузки.
2. Переместите упор, ослабив
фиксатор (D) и надавливая на узел
упора до тех пор, пока он не
совпадет со столами (B).
3. Затяните фиксатор (D).
4. Установите упор на угол 90º,
ослабив фиксатор (J), потянув за
ручку упора (A), и затянув фиксатор
(J).
Примечание: Стопорный болт (E)
должен опираться на стопорную
пластину (C).
Рис. 24
5. Поместите инструмент для
измерения угла на стол и на упор,
чтобы проверить правильность
установки угла 90º (A, рис. 25).
6. Если упор находится не под
прямым углом по отношению к
столу, ослабьте фиксатор (J),
ослабьте шестигранную гайку (F), и
вращайте стопорной болт (E) до тех
пор, пока угол между упором и
столом не составит 90 °.
7. Затяните стопорную гайку (F)
чтобы зафиксировать угол. Затяните
фиксатор (J).
Рис. 25
Регулировка положения упора 45º
(назад)
См. рис. 26:
Положение упора 45º (упор
расположен далеко от оператора)
контролируется стопорным болтом
(E).
Рис. 26
1. Ослабьте фиксатор (A). Сдвиньте
стопорную пластину (D) и
расположите упор под углом 135º.
Убедитесь, что упор находится
напротив стопорного болта. (E).
2. Затяните фиксатор (A)
3. Поместите инструмент для
измерения угла на стол и на упор,
чтобы проверить правильность
настройки угла 135º (A. рис. 27).
4. Чтобы отрегулировать положение,
ослабьте стопорную гайку (F),
поверните стопорный болт (E) до
тех пор, пока угол не составит 135º.
5. Затяните стопорную гайку (F).
Рис. 27
6.4 Регулировка стола разгрузки
Станок поставляется с ножами,
предварительно установленными на
