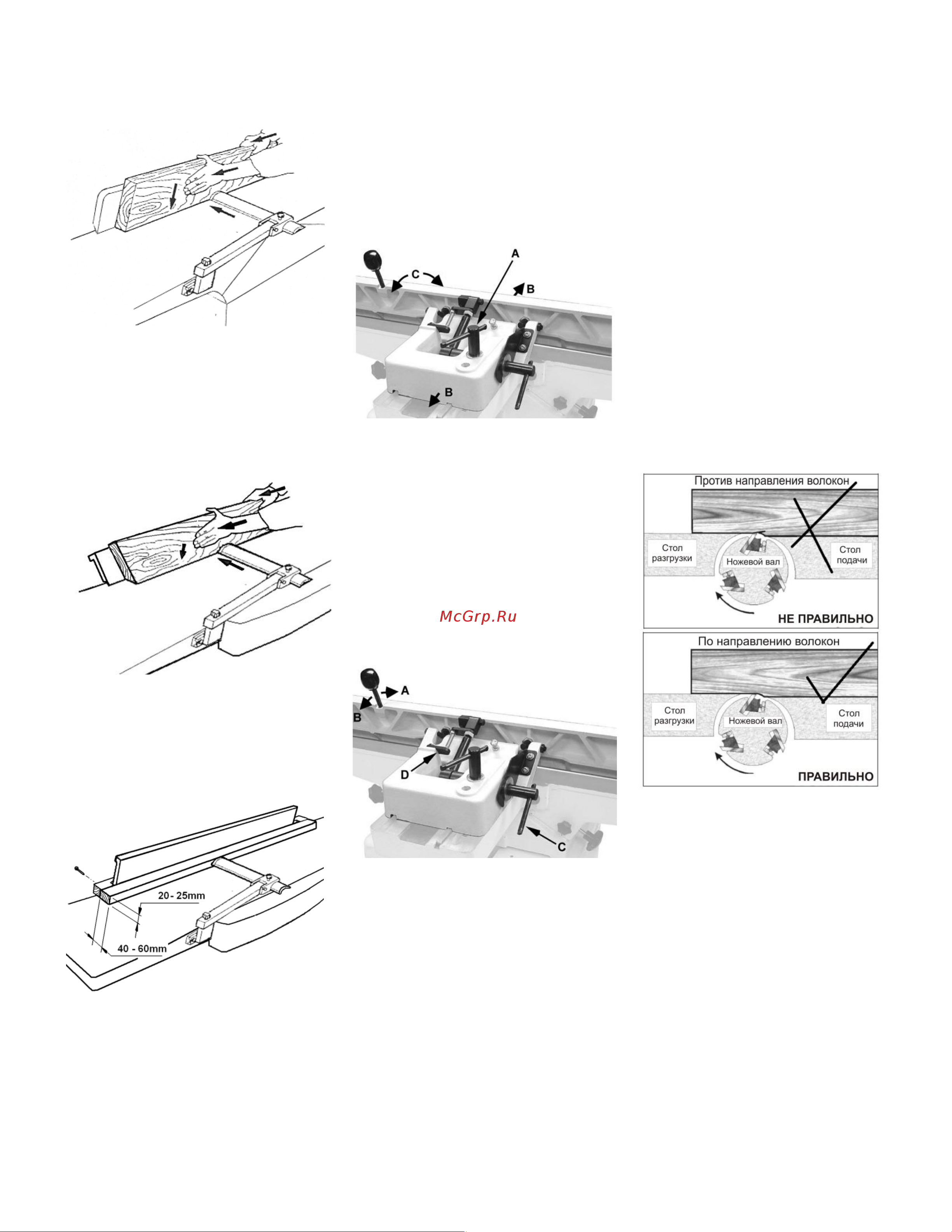

Рис. 15
Снятие фаски с заготовки:
Поместите заготовку напротив
упора станка.
Настройте ограждение ножевого
вала по толщине заготовки. (Рис.
16).
Рис. 16
Строгание узких заготовок:
Установите дополнительно
вспомогательный упор, чтобы
безопасно направлять узкие
заготовки (См. Рис. 17).
Рис. 17
Перемещение упора
Упор можно перемещать вперед
или назад по всей ширине стола (B,
Рис. 18). Он также наклоняется до
45 градусов вперед и имеет
фиксированное положение при 90
градусах.
Перемещение упора вперед-назад
При фуговании торцов узел упора
следует периодически перемещать
в разные положения, чтобы
распределять износ ножей.
1. Ослабьте фиксатор (A, Рис. 18).
2. Установите весь узел упора (B,
Рис. 18) в нужное положение и
затяните фиксатор.
Рис. 18
Наклон упора вперед
Упор можно наклонить вперед на
любой угол до 45 °.
1. Ослабьте фиксатор (C, Рис. 19).
2. Переместите рычаг вперед (A,
Рис. 19) до желаемого угла до 45 °.
Можно также разместить
контрольный инструмент на столе и
на упоре и отрегулировать
положение упора так, чтобы угол
упора сравнялся с фаской
измерительного инструмента.
3. Затяните фиксатор (C, Рис. 19).
Рис. 19
Наклон упора назад
1. Упор можно наклонить назад на
угол до 45 ° (т.е. до общего угла
наклона 135 ° от поверхности стола).
2. Ослабьте фиксатор (C, Рис. 19).
3. Откиньте стопорный блок 90° (D,
Рис. 19) в сторону.
4. Переместите рычаг (B, рис.19)
назад на желаемый угол до 135 °.
Можно также поместить свою
скошенную деталь-шаблон на стол и
на упор, отрегулировав упор таким
образом, чтобы угол упора
сравнялся с фаской детали-
шаблона.
5. Затяните фиксатор (C, Рис. 19).
Важно: Когда операция, требующая
определенного наклона, завершена,
и упор возвращен на угол 90°, не
забудьте перевернуть стопорный
блок 90° (D, рис. 19) обратно в
стандартное положение.
Указания по работе:
Всегда используйте острые
строгальные ножи!
Надежно зафиксируйте упор до
начала работы на станке.
Проверьте заготовку на предмет
инородных тел (гвоздей, винтов), а
также несросшихся выпадающих
сучков.
Подавайте заготовку более толстым
концом вперед, вогнутой стороной
вниз.
По возможности строгайте заготовку
в направлении волокон древесины.
(Рис.20)
Рис. 20
Несколько проходов с меньшим
съемом стружки обеспечат более
качественную поверхность.
Если работы на станке закончены,
отключите станок. Закройте
ножевой вал защитным
ограждением.
Фугование и строгание коротких
заготовок можно выполнять только с
помощью специально
изготовленных толстых брусков и
шаблонов.
Для надлежащего использования
станка изучите приложение А
"Безопасная работа" (на
последней странице данной
инструкции)
