A1: Строгание, толщина заготовки
менее 75 мм
A2: Прифуговка кромок
A3: Строгание узких реек
A4: Строгание короткой заготовки с
использованием прижима
6. Настройка и регулировка.
6.1 Замена ножей
Замену ножей можно производить
только при вынутом из розетки
главном штепселе!
Существует опасность получения
травмы, можно порезаться
строгальным ножом. При замене
ножей надевайте подходящие
перчатки.
Сдвиньте ограждение ножевого
вала вперед, а упор назад.
Полностью открутите четыре болта
с квадратной головкой из
прижимной планки ножевого вала
(работайте в перчатках!).
Сначала снимите ножи, затем
прижимную планку.
Очистите все поверхности ножевого
вала и планки с помощью
подходящего растворителя (не
используйте чистящие средства,
которые могут разъесть
металлические детали).
Используйте только подходящие
строгальные ножи,
соответствующие техническим
характеристиками и стандарту EN
847-1.
Неподходящие, неправильно
установленные, изношенные, с
трещинами или изогнутые ножи
могут расшататься в процессе
работы и значительно повысить
риск их отскока из вала.
Всегда заменяйте сразу все три
ножа.
Прижимные планки ножей
абсолютно одинаковые и могут быть
установлены в любом порядке.
На переточку можно отправлять
только ножи с маркировкой "HSS"
(быстрорежущая сталь) или "HS"
(твердая сталь)!
При переточке снимайте
одинаковое количество материала
со всех трех ножей. В противном
случае погрешность в балансировке
может повредить подшипники.
Минимальная ширина ножа, до
которой можно производить
переточку - 12 мм.
Ножи не должны радиально
выступать над корпусом ножевого
вала более, чем на 1,1 мм.
Используйте только оригинальные
запасные части компании Jet.
Установите прижимную планку в
канавку ножевого вала. Закрутите
четыре болта с квадратной головкой
ровно настолько, чтобы можно было
вставить строгальные ножи.
Вставьте острый нож и
отрегулируйте его положение с
помощью прижимной планки так,
чтобы он не выступал с края
ножевого вала.

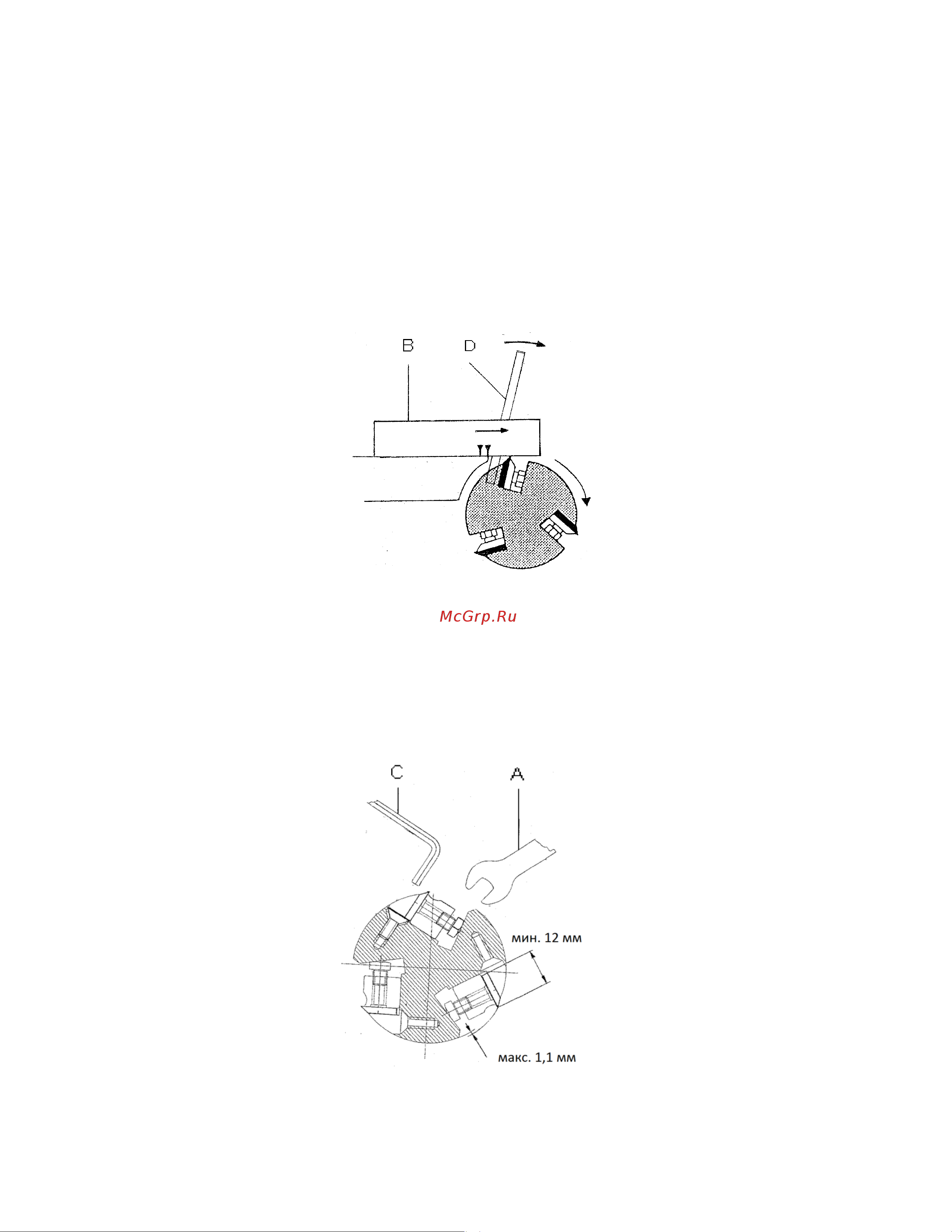

Рис. 21
Отрегулируйте ножи по
установочному шаблону (В, Рис. 21),
расположив его на столе разгрузки.
При вращении ножевого вала
шаблон должен переместиться
вместе с ножом ко второй стрелке.
Для поворота ножевого вала
используйте стержень (D, Рис. 21),
поставляемый вместе со станком.
Рис. 22
Микрорегулировку нажимных винтов
выполните с помощью 3 мм
шестигранного ключа (С, Рис. 22).
При затягивании строгального ножа
начните с двух наружных болтов. Не
перетягивайте ключ (А, Рис. 22) во
время затягивания болтов, не
производите затяжку ударами по
ключу.
Установите на свои места упор и
ограждение ножевого вала.
6.1A Замена или переустановка
режущих пластин (только для
строгального вала Helical)
ВНИМАНИЕ: Режущие пластины
очень острые. Соблюдайте
осторожность при работе с
пластинами или около них.
Отключите станок от источника
питания.
Режущие пластины строгального
вала на станке модели JJ-8LHH-M
заточены с четырёх сторон. Если
режущая сторона износилась,
достаточно снять каждую
режущую пластину, повернуть ее
на 90⁰ острой стороной и
закрепить.
Для этого в комплекте
поставляются две отвертки Torx.
Вставьте одну отвертку в головку
винта, чтобы строгальный вал не
проворачивался, а с помощью
другой отвертки выкрутите винт
режущей пластины. См. Рис.
22А. Для обеспечения
равномерного резания
рекомендуется поворачивать все
пластины единовременно.
Однако, если на одной или
нескольких пластинах
образовалась трещина,
поверните только поврежденные
пластины.
На каждой режущей пластине
выгравирована указательная
метка, чтобы можно было
отслеживать количество
поворотов пластины.
ВАЖНО: при извлечении или
повороте режущей пластины
очистите от древесной пыли
винт, саму пластину и паз
строгального вала. Скопление
пыли между элементами вала
может помешать правильной
установке пластины, что
повлияет на качество
обрабатываемой поверхности.
