Проверка параллельности рабочего стола по
отношению к строгальному валу
Рабочий стол устанавливается параллельно
строгальному валу еще на заводе, и дальнейшая
регулировка не требуется. Если станок стал на выходе
придавать материалам коническую форму, то сначала
нужно проверить, правильно ли установлены ножи в
строгальном валу. Затем проверьте параллельность
рабочего стола по отношению к валу. Это делается
следующим образом:
1. Отключите станок от источника питания.
2. Установите мерный блок (см. Рис. 21) на
рабочем столе непосредственно под режущей
кромкой строгального ножа, как показано на
рисунке. Плавно поднимайте стол, пока блок не
коснется режущей кромки.
3. Переустановите мерный блок с
противоположной стороны стола.
ПРИМЕЧАНИЕ: Расстояние от поверхности
рабочего стола до режущей кромки ножа
должно быть одинаковым с обеих сторон.

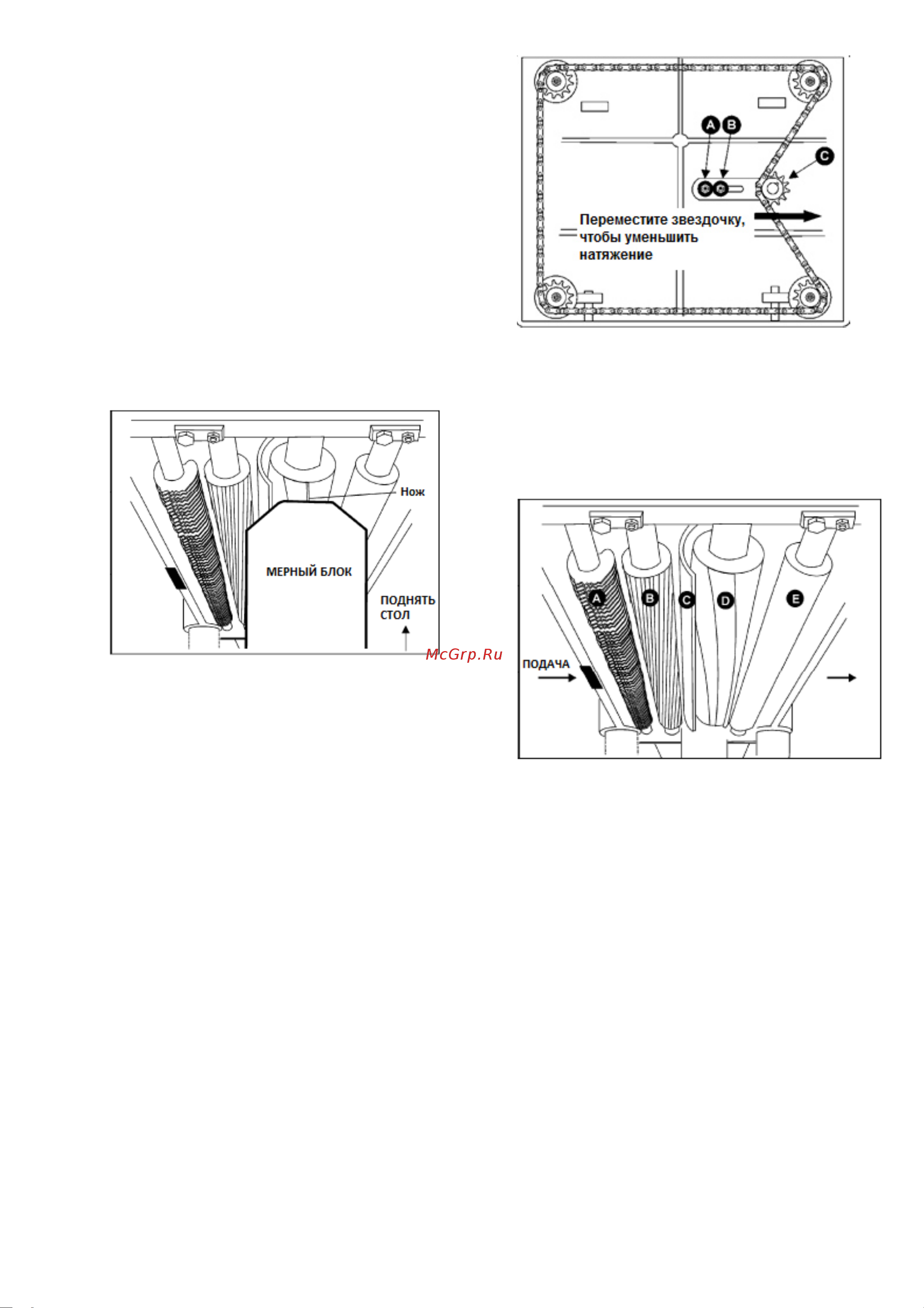

Рис. 21
4. Если рабочий стол не параллелен по
отношению к строгальному валу, выполните
следующие шаги по регулировке:
5. Открутите болты, которыми станок прикручен к
основанию. Осторожно переверните станок на
боковую сторону, чтобы видеть нижнюю
поверхность станка (см. Рис. 22).
6. Открутите болт (А, см. Рис. 22) и ослабьте болт
(В, см. Рис. 22), которые позволят переместить
регулируемую звездочку (С, см. Рис. 22)
достаточно, чтобы ослабить натяжение цепи.
7. Снимите цепь с конкретной звездочки того угла
основания, который должен быть
отрегулирован.
8. Поверните звездочку руками, чтобы
согласовать данный угол с тремя остальными
углами.
ПРИМЕЧАНИЕ: Поворачивая звездочку по
часовой стрелке, вы увеличиваете расстояние
между рабочим столом и корпусом вала; против
часовой стрелки – уменьшаете. Эта
регулировка очень чувствительна. Обычно нет
необходимости поворачивать звездочку более
чем на один-два зуба.
9. Когда все регулировки выставлены правильно,
поместите цепь обратно на угловые звездочки,
переместите звездочку (С, см. Рис. 22) обратно,
чтобы натянуть цепь, затяните болт (В, см. Рис.
22), а также вкрутите и затяните болт (А, см.
Рис. 22).
Рис. 22
Ролики рейсмусового станка
(см. Рис. 23)
A Гасящие отдачу планки (гребенка)
B Ролик подачи (рябуха)
C Стружколоматель
D Строгальный вал
E Ролик разгрузки
Рис. 23
Гасящие отдачу планки (гребенка)
Устройство, предотвращающее отдачу (А, см. Рис. 23),
является важным оборудованием системы безопасности
станка, так как оно помогает погасить отдачу заготовки.
Оно работает под действием силы тяжести, поэтому
следует регулярно проверять гребенку, чтоб убедиться
в свободном размещении пальцев гребенки. Убедитесь,
что они не запачканы смолой и опилками, что пальцы
независимо перемещаются и работают надлежащим
образом.
Натяжение пружины роликов подачи и разгрузки
Ролик подачи (В, см. Рис. 23) и ролик разгрузки (Е, см.
Рис. 23) – это те детали рейсмусового станка, которые
двигают материал при строгании. Ролики подачи и
разгрузки находятся под натяжением пружин, которое
должно быть достаточным, чтобы равномерно подавать
материал в станок без проскальзывания, но и не
слишком сильным, чтобы не повредить заготовку.
Прижим должен быть равным с обеих сторон каждого
ролика. Примечание: перед регулировкой натяжения
пружин обратитесь в службу технической поддержки
JET.
