На заводе-изготовителе ролики подачи выставлены на
среднюю высоту и параллельно поверхности стола.
Если вы хотите отрегулировать высоту роликов,
выполните следующие шаги:
1. Отсоедините станок от источника питания.
2. Положите на оба ролика поверочную линейку.
3. С одной стороны стола с помощью 3 мм
шестигранного ключа ослабьте установочные
винты (см. Рис. 16) и вращайте эксцентриковые
валы, чтобы поднять или опустить ролики.
4. После достижения требуемой высоты, затяните
установочные винты.
5. Аналогично отрегулируйте высоту роликов на
противоположной стороне стола.
ВАЖНО: удостоверьтесь, что передний и задний ролики
выставлены на одинаковую высоту. Ролики подачи
должны всегда быть параллельны поверхности стола.

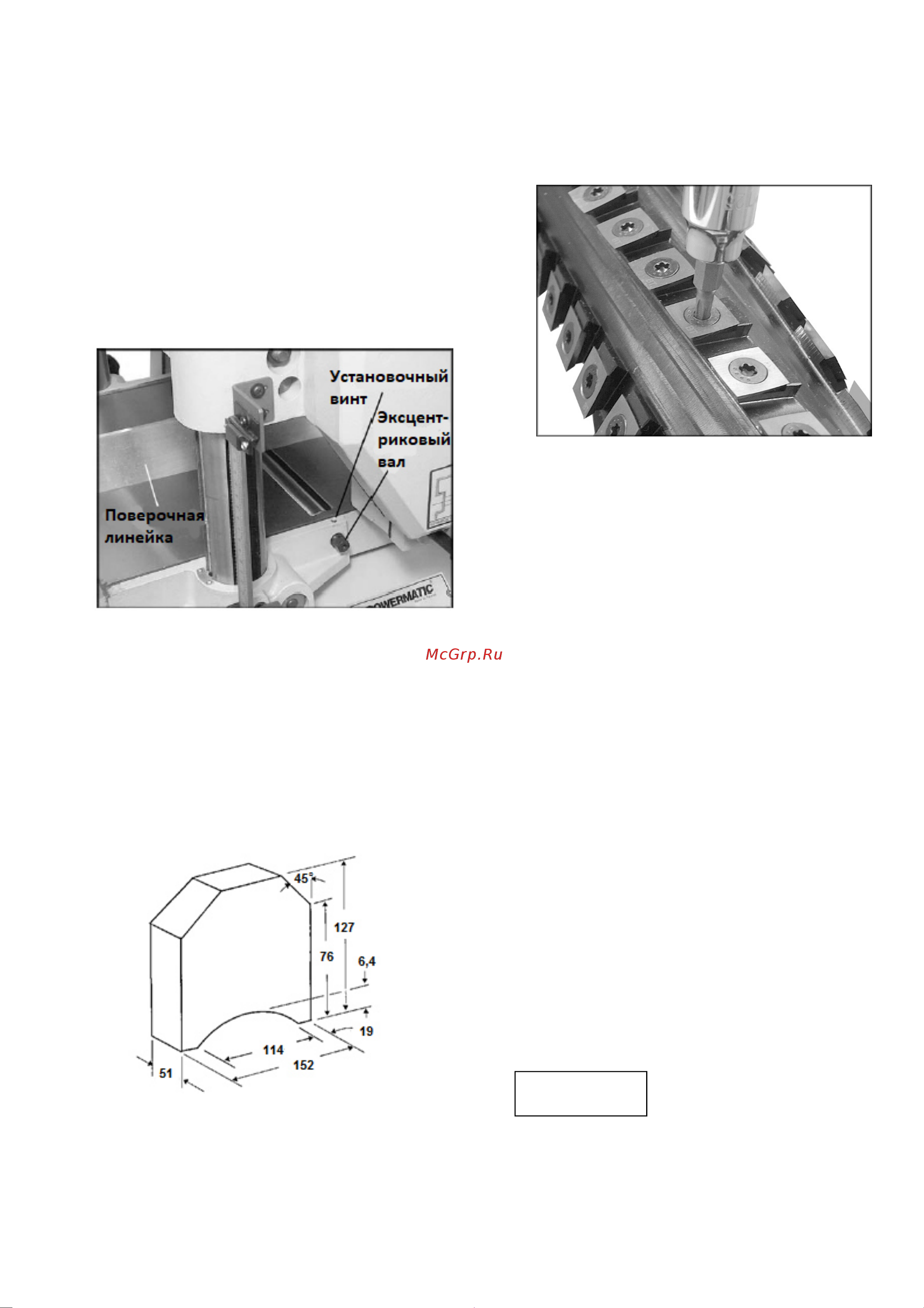

Рис. 16
Строгальный вал
Несмотря на то, что на заводе станок был тщательно
отрегулирован и настроен, перед запуском станка в
эксплуатацию его необходимо проверить. Любые
неточности, вызванные грубым обращением во время
транспортировки станка, можно исправить, следуя
указаниям инструкции.
Для проверки настроек понадобится набор
измерительных щупов для измерения зазоров и
цифровой индикатор или мерный блок собственного
изготовления, выполненный из твердой древесины.
Мерный блок можно изготовить по размерам,
приведенным на Рис. 17.
Рис. 17
Замена или переустановка строгальных ножей
Ножи строгального вала на станке модели 15HH
заточены с четырёх сторон. Если режущая сторона
износилась, достаточно снять строгальный нож,
повернуть его на 90⁰ острой стороной и закрепить.
Воспользуйтесь поставляемой в комплекте отверткой с
переходником Т25Р, чтобы открутить винты строгальных
ножей (см. Рис. 20).
ПРИМЕЧАНИЕ: переходник или насадка модели Т25
может скруглить шлиц винта. Всегда используйте
переходник или насадку модели Т25-Plus.
Рис. 20
Рекомендуется поворачивать сразу все строгальные
ножи на одной винтовой линии, это гарантирует более
качественную обработку поверхности. Однако, если на
отдельных строгальных ножах образовались проточины,
поверните только повреждённые стороны.
На каждом ноже нанесена контрольная отметка, которая
поможет при повороте ножа отслеживать его
положение.
ВАЖНО: перед заменой или поворотом строгальных
ножей очистите крепёжный винт и строгальный вал от
пыли. Скопление пыли между элементами вала может
помешать правильной установке ножа, что повлияет на
качество обрабатываемой поверхности детали.
Чтобы установить новый нож, выполните следующие
шаги:
1. Перед установкой смажьте резьбу каждого
крепёжного винта машинным маслом, излишки
масла удалите.
2. Установите строгальный нож и подвигайте его
вперед-назад, чтобы убедиться в отсутствии
грязи или заусенцев.
3. Уведите нож с задней части его посадочного
гнезда (слегка отведите его на себя, если вы
обращены лицом к режущей кромке) и дайте
винту затянуть нож в нужное положение.
Примечание: небольшое несовпадение
отверстия под винт и отверстия в строгальном
ноже является нормой. Не располагайте нож
прямо над отверстием под винт, так как он
может сместиться назад, что может стать
причиной откалывания части режущей кромки
ножа.
4. Перед началом работы надёжно зафиксируйте
каждый крепёжный винт!
ВАЖНО: максимальный момент для затягивания винтов
от 5 до 6,2 Н*м.
Убедитесь, что все крепёжные
винты надёжно
зафиксированы. При высокой
скорости вращения незафиксированные
строгальные ножи могут вылететь и нанести травму.
