14
d. Убедитесь, что кабель нагревается (в течение 1–2 минут).
e. Выключите терморегулятор.
f. Отключите напряжение.
4.11. Уложите цементно-песчаную стяжку.
Для приготовления раствора следуйте инструкции, прилагаемой
к смеси. Толщина цементно-песчаной стяжки, укладываемой поверх
нагревательного кабеля, должна составлять: для комфортного обо-
грева 3–5 см; для основного обогрева – не менее 5 см. Для укрепле-
ния стяжки рекомендуется использовать полимерные армирующие
сетки. Стяжка не должна иметь трещин.

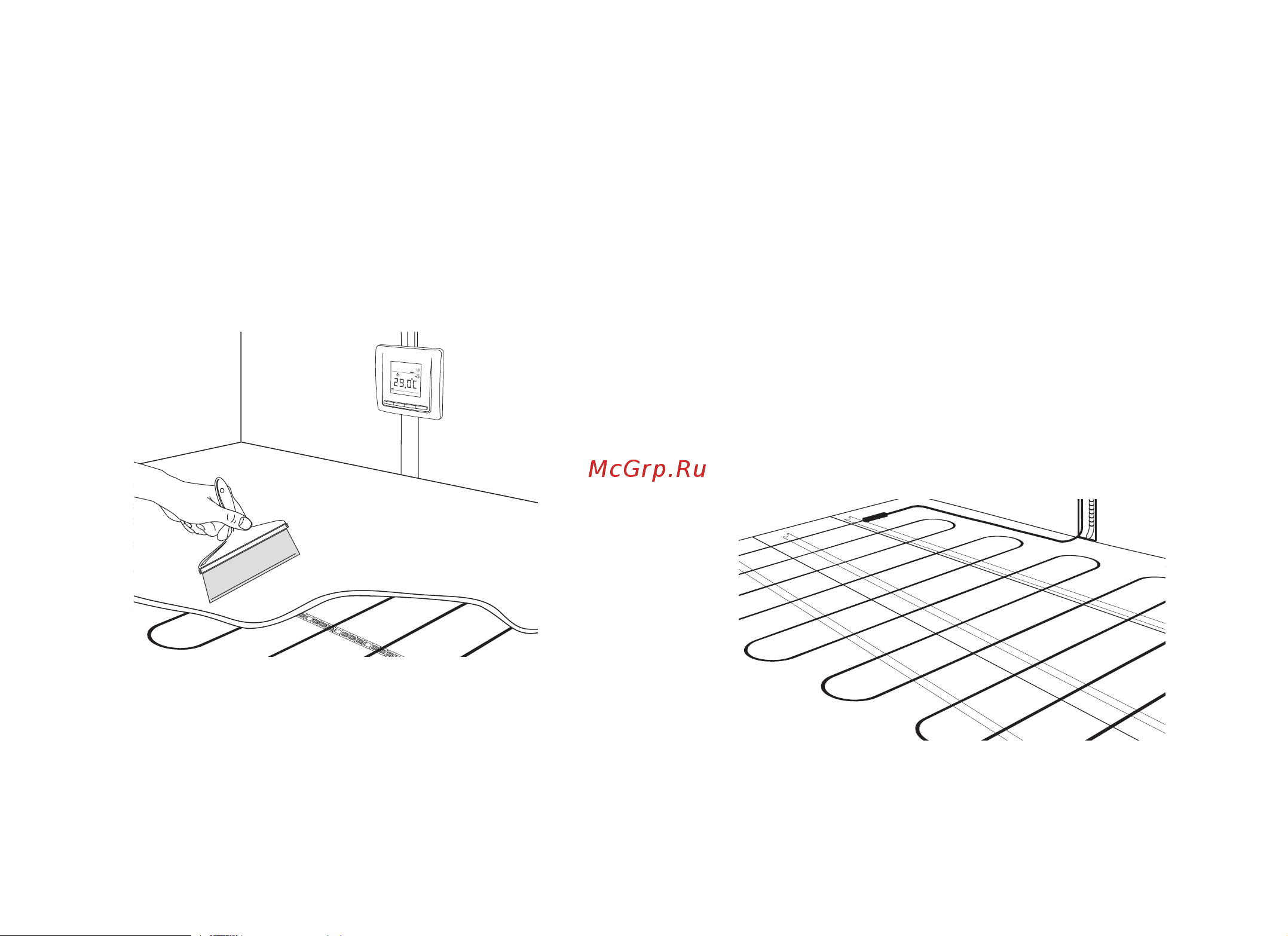

4.12. Уложите декоративное покрытие.
4.13. В случае использования в качестве декоративного напольного
покрытия ламината, линолеума или ковролина схема укладки нагре-
вательного кабеля будет следующей:
11
ВАЖНО!
При возникновении вопросов по установке системы «теплый пол»
обращайтесь в ближайший сервисный центр или по телефону го-
рячей линии.
3.5. Подготовьте инструменты и материалы, необходимые для
монтажа.
4. МОНТАЖ
4.1. Подготовьте в стене место для установки терморегулятора.
4.2. Проштробите в стене канавки для электропроводки, установоч-
ных проводов нагревательного кабеля и монтажной трубки.
4.3. Уложите теплоизоляцию.
4.4. Закрепите монтажную ленту.
4.5. Уложите кабель нагревательный с постоянным ша гом, фиксируя
кабель зажимами монтажной ленты.
4.6. Если Вы используете цементно-пес чаную смесь после раскладки
нагревательного кабеля на теплоизоляции, сделайте в ней вырезы
размером 5–8×15–20 см (в зависимости от шага укладки) для обе-
