Теплолюкс ProfiRoll-225 (2206143) [10/12] Подготовьте основание пола
![Теплолюкс ProfiRoll-225 (2206143) [10/12] Подготовьте основание пола](/views2/1879163/page10/bga.png)

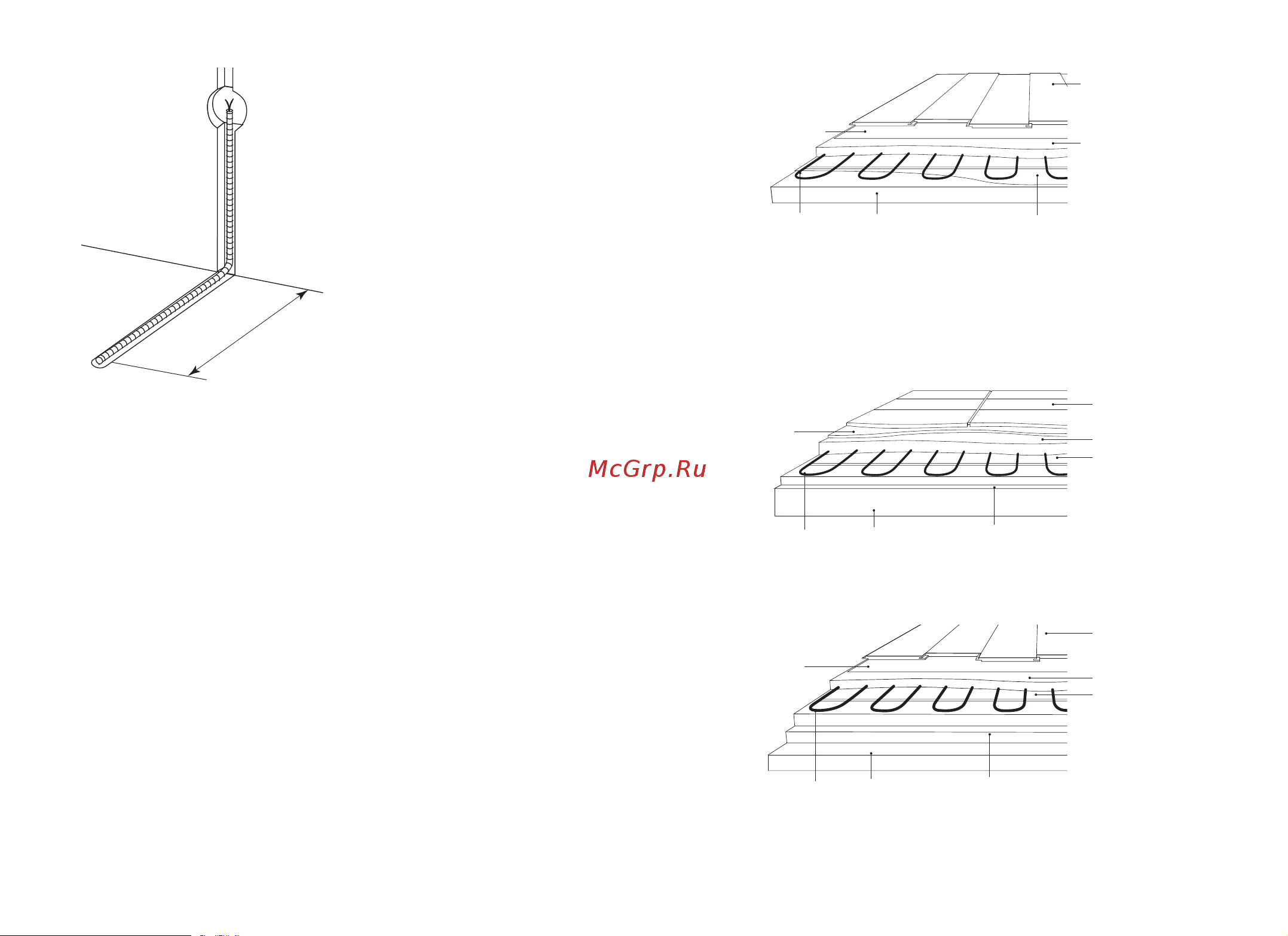

10
~
50 cm
Датчик температуры пола уста-
навливается в монтажной трубке,
в полу, на расстоянии 50 см от
стены, на которой расположен
терморегулятор. Трубка с дат-
чиком внутри должна распола-
гаться на равном расстоянии
между витками кабеля для наи-
более точного измерения тем-
пературы.
В случае организации системы «теплый пол» на деревянном полу:
надежно закрепите доски пола, накройте водостойкой фанерой
(ГВЛ или аналогичным материалом) толщиной 18 мм и прикрепи-
те винтами, чтобы обеспечить надежное, устойчивое основание.
Укладка фанеры на балках или лагах не рекомендуется, т.к. не обе-
спечит механической прочности. Важно обеспечить прочное осно-
вание, чтобы предотвратить возникновение трещин в слое раство-
ра, острые края которого могут повредить нагревательный кабель.
3.4. Подготовьте основание пола.
Поверхность пола, на которую устанавливается «теплый пол», долж-
на быть ровной, чистой и грунтованной.
При наличии термокомпенсационных швов на площади обогрева,
необходимо планировать схему раскладки таким образом, чтобы ка-
бель не пересекал швы. Если невозможно избежать пересечения ка-
беля и термокомпенсационных швов – обратитесь за консультацией
в ближайший сервисный центр или по телефону горячей линии.
15
4.14. В случае применения теплых полов на основе кабелей нагрева-
тельных в «холодных помещениях», таких как помещения на первом
этаже, схема укладки нагревательного кабеля будет следующей:
Декоративное
напольное
покрытие
Декоративное
напольное
покрытие
Подложка
Цементно-
песчаная стяжка
не менее 3 см
Кабель
нагревательный
Теплоизоляция
Основание
Схема укладки под ламинат, линолеум или ковролин
Цементно-пес-
чаная стяжка не
менее 3 см
Кабель
нагревательный
Теплоизоляция
Основание
Плиточный
клей 5–8 мм
Схема укладки под керамическую плитку в холодных помещениях
Декоративное
напольное по-
крытие
Подложка
Цементно-пес-
чаная стяжка
не менее 3 см
Кабель
нагревательный
Теплоизоляция
Основание
Схема укладки под ламинат, линолеум или ковролин в холодных помещениях
