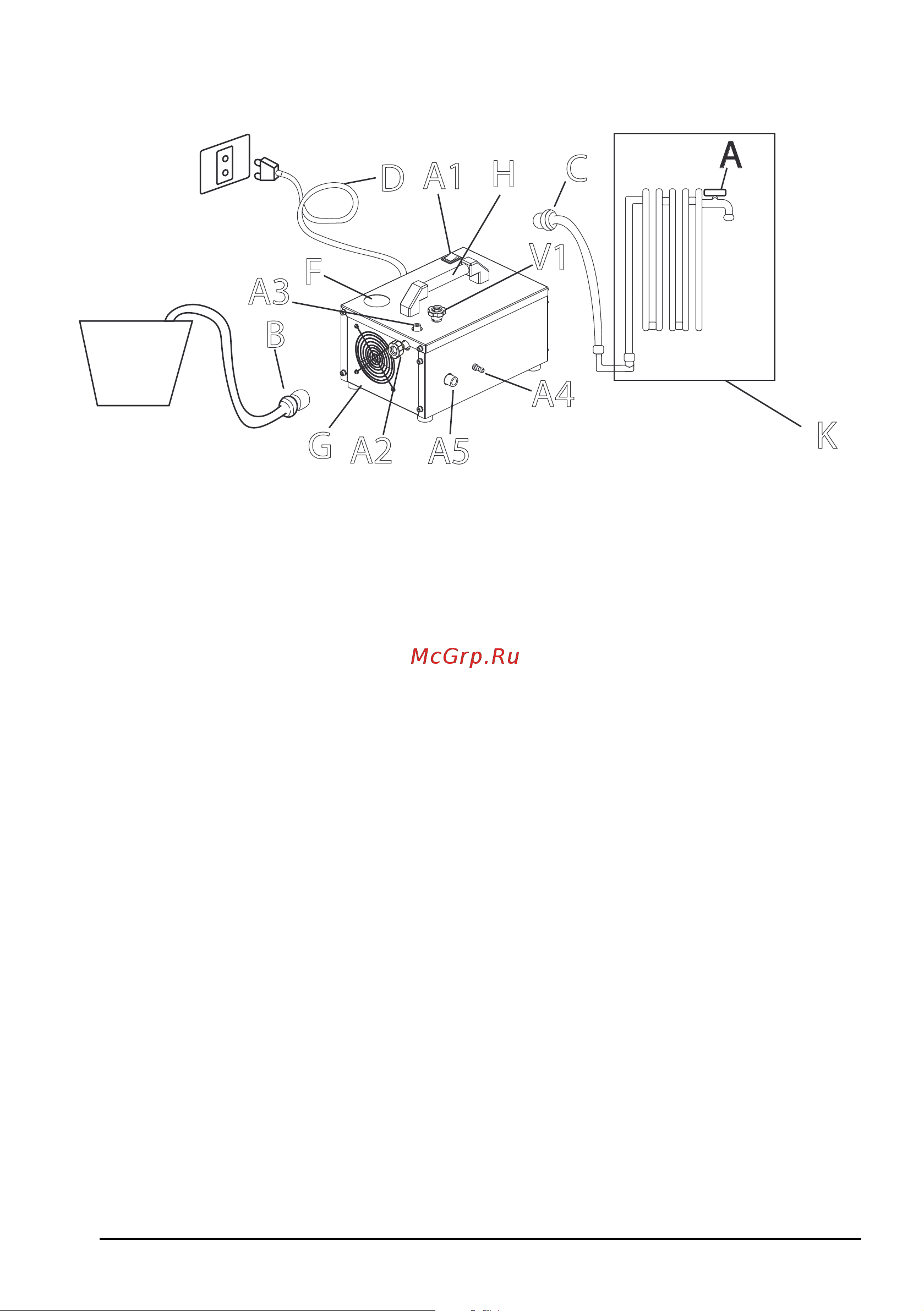

4. УСТРОЙСТВО

A – Кран

B – Шланг подачи воды

C – Шланг высокого давления

D – Шнур питания

A1 – Тумблер вкл./выкл.

A2 – Запорный кран

A3 – Подключение к системе

A4 – Штуцер подключ. шланга слива воды

A5 – Штуцер подключ. шланга подачи воды

F – Манометр

G – Корпус

H – Ручка для переноски

V1 – Вентиль регулировки давления

К –Пример гидросистемы для испытания

5.1 Открыть для контроля воздушный вентиль А.

5.2 Шланг В подключить к разъему А5. Второй конец шланга опустить в емкость,

наполненную водой (емкость в комплект не входит).

5.3 Рукав высокого давления С подсоединить к разъему А3, а другим концом (G1/2”) к

испытуемой системе.

5.4 Шланг сброса давления (на схеме не показан) подключить к разъему А4, свободный

5. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
