Приложение Г

Принципиальные электрические схемы выключателей

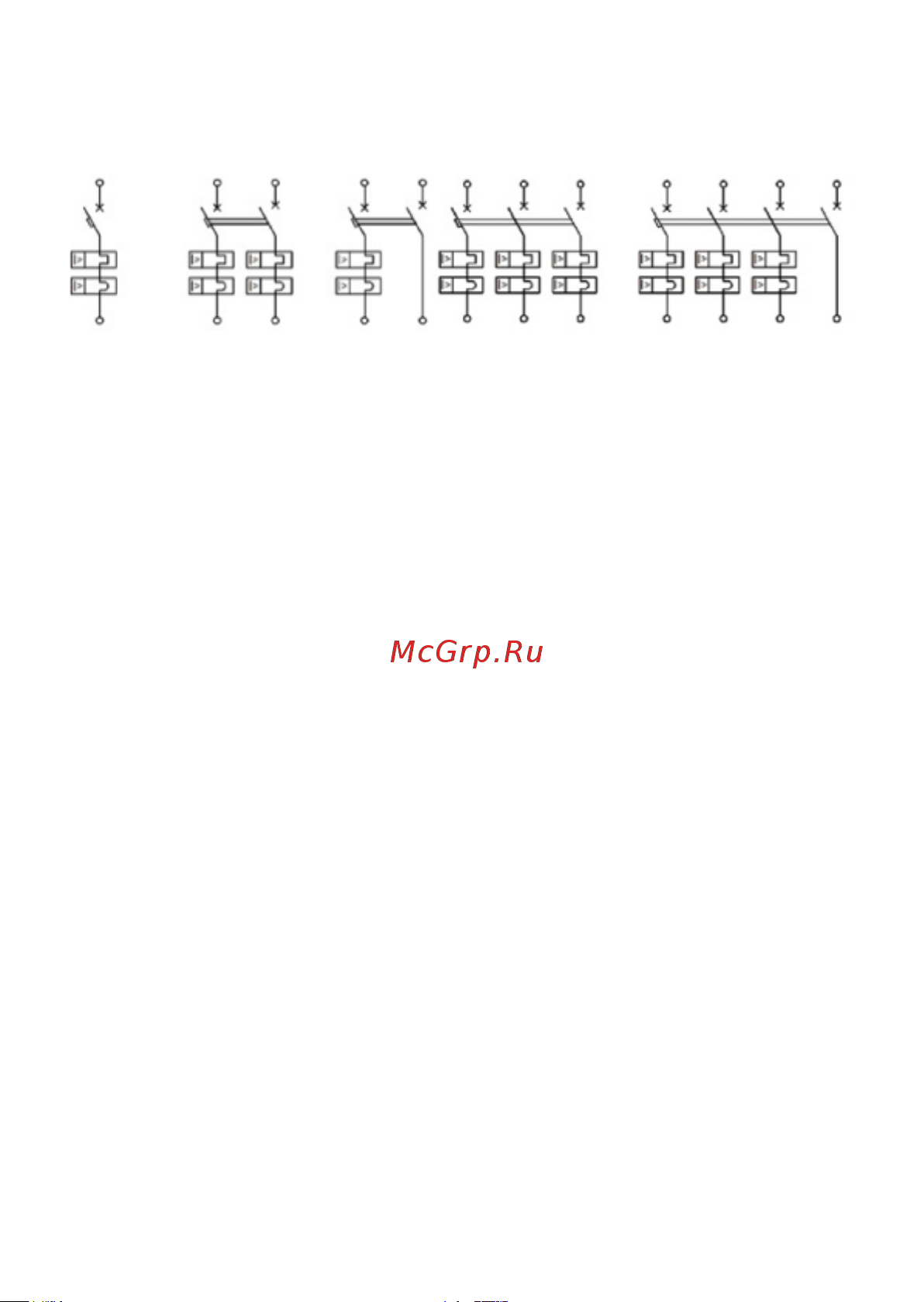

Рисунок Г.1 Принципиальные электрические схемы выключателей

а) однополюсного; б) двухполюсного с двумя защищенными полюсами;

в) двухполюсного с одним защищенным и нейтральным полюсами;

г) трехполюсного; д) четырехполюсного с тремя защищенными полюсами.

Рисунок Г.2 Принципиальные электрические схемы:

а) двухполюсного выключателя с независимым расцепителем, встроенного в незащищенный

полюс.

б) четырехполюсного выключателя с независимым расцепителем, встроенным в

незащищенный полюс.
