Машина шлифовальная плоская OS-300-115, артикул 3 05 04 006
Машина шлифовальная плоская OS-300-115, артикул 3 05 04 006
Приложение Б, информационное, справочное

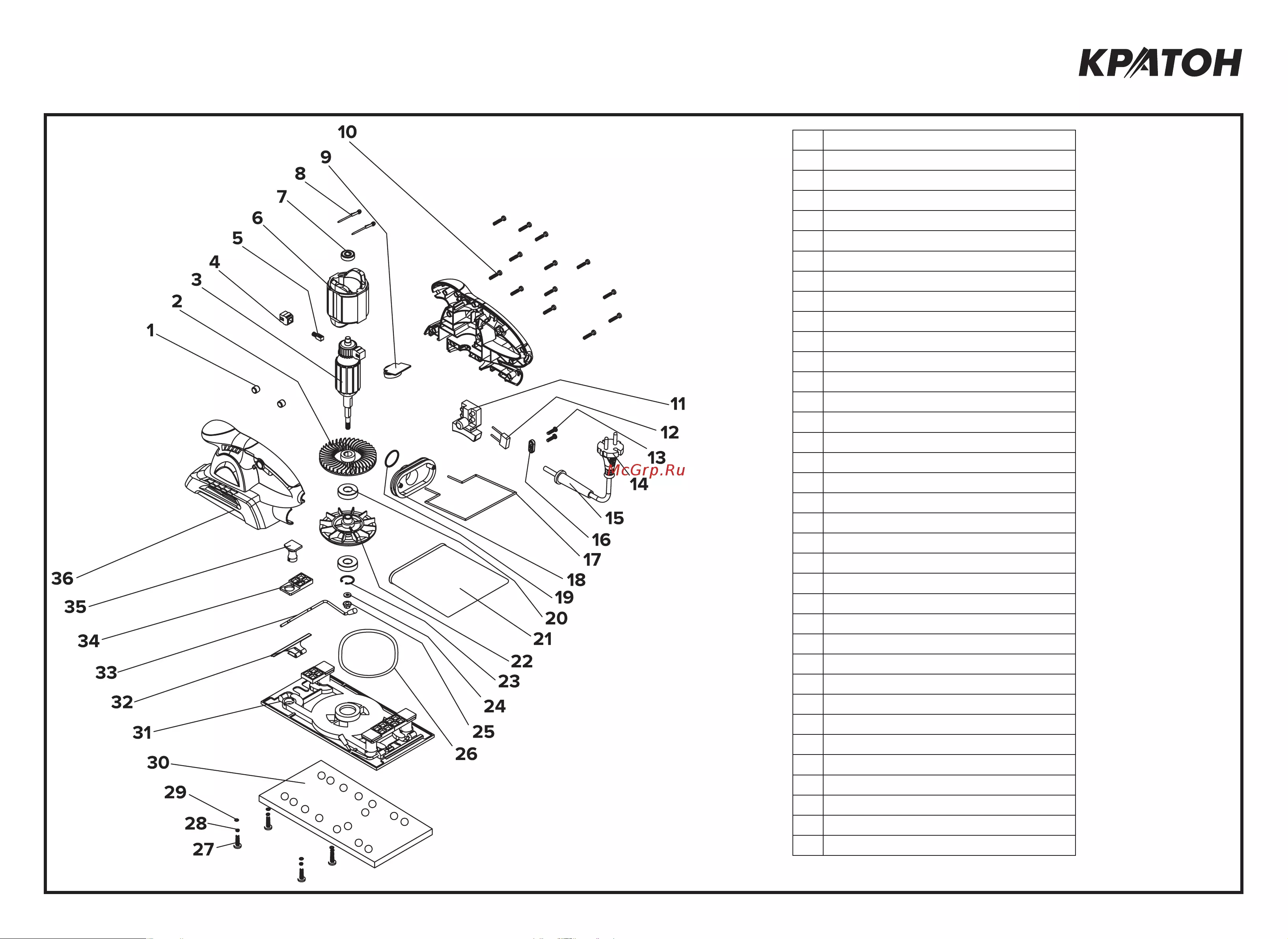

Машина шлифовальная плоская OS-300-115. Схема сборки, лист 1 - листов 1
1 Заглушка
2 Крыльчатка
3 Ротор в сборе
4 Щеткодержатель
5 Щетка угольная
6 Статор в сборе
7 Подшипник 607-2Z
8 Провод
9 Регулятор электронный
10 Винт
11 Выключатель
12 Конденсатор
13 Винт
14 Кабель электропитания
15 Муфта
16 Прижим
17 Зажим
18 Патрубок
19 Кольцо
20 Подшипник 6001
21 Мешок пылесборный
22 Фланец
23 Кольцо стопорное
24 Шайба 5
25 Гайка М5
26 Прокладка
27 Винт
28 Шайба пружинная 4
29 Шайба 4
30 Пластина
31 Рама
32 Скоба
33 Рычаг
34 Пластина
35 Держатель
36 Корпус (из двух частей)
