Светодиодные светильники RONDO / страница 2 из 2
ХАРАКТЕРИСТИКИ ПО МОДЕЛЯМ
Модель Мощность Световой поток Цвет корпуса (Х)
Максимальный
потребляемый ток
при 220 В
Коэфф. мощности
Габаритные
размеры (D×H)
Вес
SP-RONDO-90(X)-8W 8 Вт 480-560 лм
А - белый,
В - черный
0.09 А 0.5
Ø90×65 мм
0.42 кг
SP-RONDO-120(X)-12W 12 Вт 720-840 лм 0.14 А 0.5
Ø120×65 мм
0.65 кг
SP-RONDO-140(X)-18W 18 Вт 1080-1260 лм 0.13 А 0.8
Ø140×65 мм
0.86 кг
SP-RONDO-175(X)-16W 16 Вт 960-1120 лм 0.18 А 0.5
Ø175×40 мм
0.77 кг
SP-RONDO-210(X)-20W 20 Вт 1200-1400 лм 0.14 А 0.8
Ø210×40 мм
0.94 кг
SP-RONDO-250(X)-30W 30 Вт 1800-2100 лм 0.19 А 0.9
Ø250×43 мм
1.25 кг

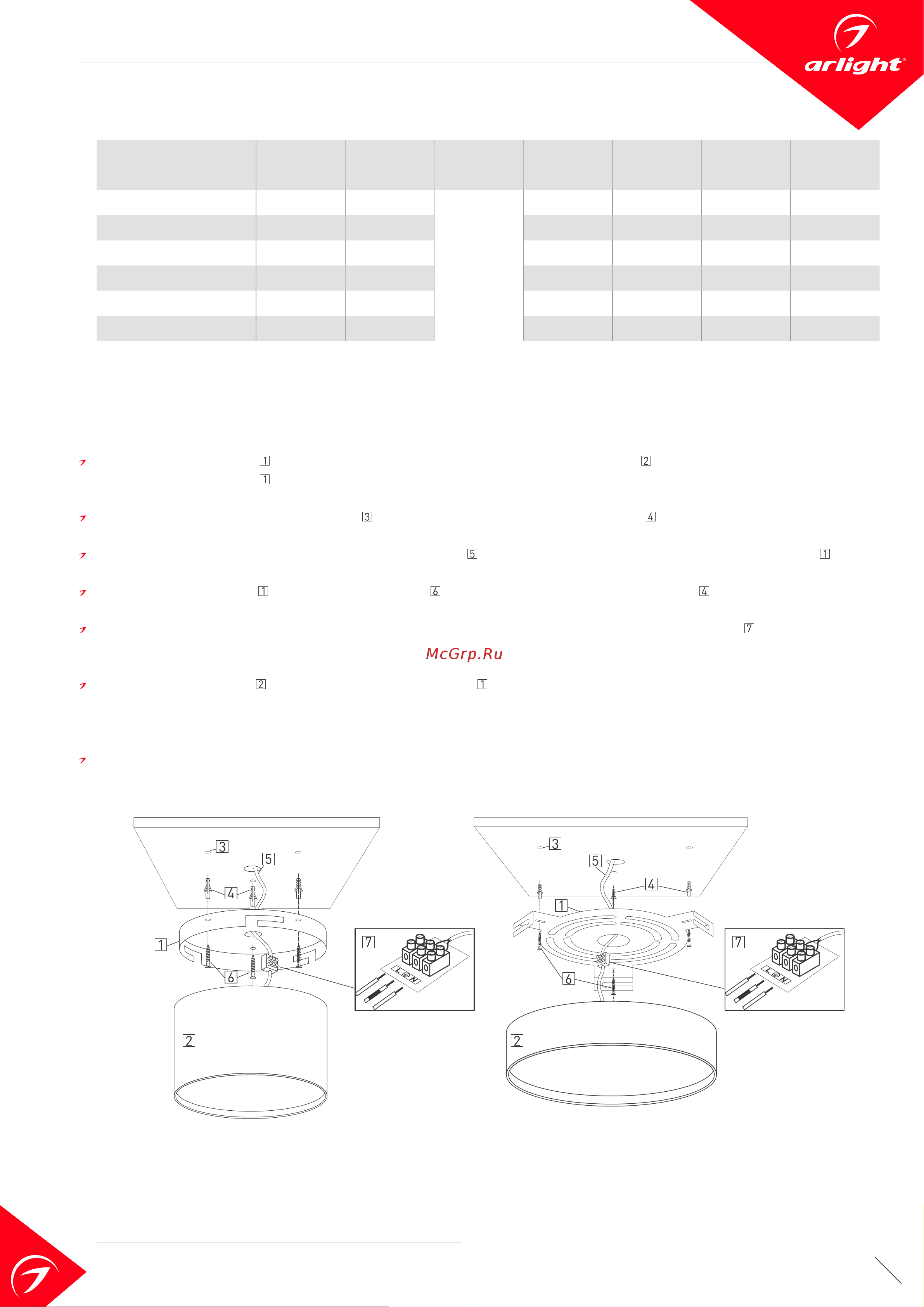

УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Поверните основание (см. Рис. 1 и 2) относительно корпуса светильника против часовой стрелки
и отделите основание от светильника.
Разметьте и просверлите отверстия , вставьте в них пластиковые дюбели .
Пропустите обесточенный кабель электропитания от сети АС 230 В через отверстие в основании .
Закрепите основание на потолке шурупами , вкрутив их в пластиковые дюбели .
Подключите обесточенный кабель электропитания от сети АС 230 В к клеммной колодке . Соблюдайте
порядок подключения проводов: коричневый – фаза, синий – ноль, желто-зеленый – заземление.
Наденьте светильник на закрепленное основание и поверните по часовой стрелке до надежной
фиксации. Перед закреплением светильника проверьте укладку сетевого кабеля, во избежание замыкания
проводов.
Включите светильник и проверьте работоспособность.
Рис. 1. Установка
светильников
SP-RONDO-90A(B)-8W
SP-RONDO-120A(B)-12W
SP-RONDO-140A(B)-18W
Рис. 2. Установка
светильников
SP-RONDO-175A (B)-16W
SP-RONDO-210A(B)-20W
SP-RONDO-250A(B)-30W
