www.kraton.ru

ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ЭЛЕКТРОПИТАНИЯ

Электрические соединения и требова-

ния к кабелю электропитания

• ПРЕДУПРЕЖДЕНИЕ! Станок по классу

защиты от поражения электрическим

током относится к низковольтному

оборудованию I класса. Это означает,

что для предотвращения поражения

пользователя электрическим током,

станок должен быть обязательно за

землен через розетку с заземляющим

контактом.

• В случае поломки или неисправности,

заземление создает путь наименьшего

сопротивления для электрического тока

и снижает опасность поражения элек

трическим током. Этот станок оснащен

электрическим кабелем, оборудованным

заземляющим проводом и заземляющей

клеммой на вилке. Вилка должна встав-

ляться в соответствующую розетку, име-

ющую надежное заземление.

• Запрещается переделывать штепсель-

ную вилку кабеля электропитания станка,

если она не входит в приемное отверстие

розетки питающей электрической сети.

• Квалифицированный электрик должен

установить соответствующую розетку.

• При повреждении кабеля электропита-

ния его необходимо заменить. Замену

кабеля электропитания должен произво

дить только изготовитель станка или сер-

висный центр.

• Используйте только трехжильные уд-

линительные кабели с трехконтактными

вилками с заземлением и соответствую

щие розетки, в которые вилка включает-

ся.

• При повреждении кабеля электропита-

ния отключите станок и отсоедините вил-

ку от розетки электросети.

Станок был разработан для работы только при одной величине

электрического питающего напряжения. Перед началом работы убе-

дитесь, что напряжение источника электропитания соответству

ет техническим характеристикам станка.

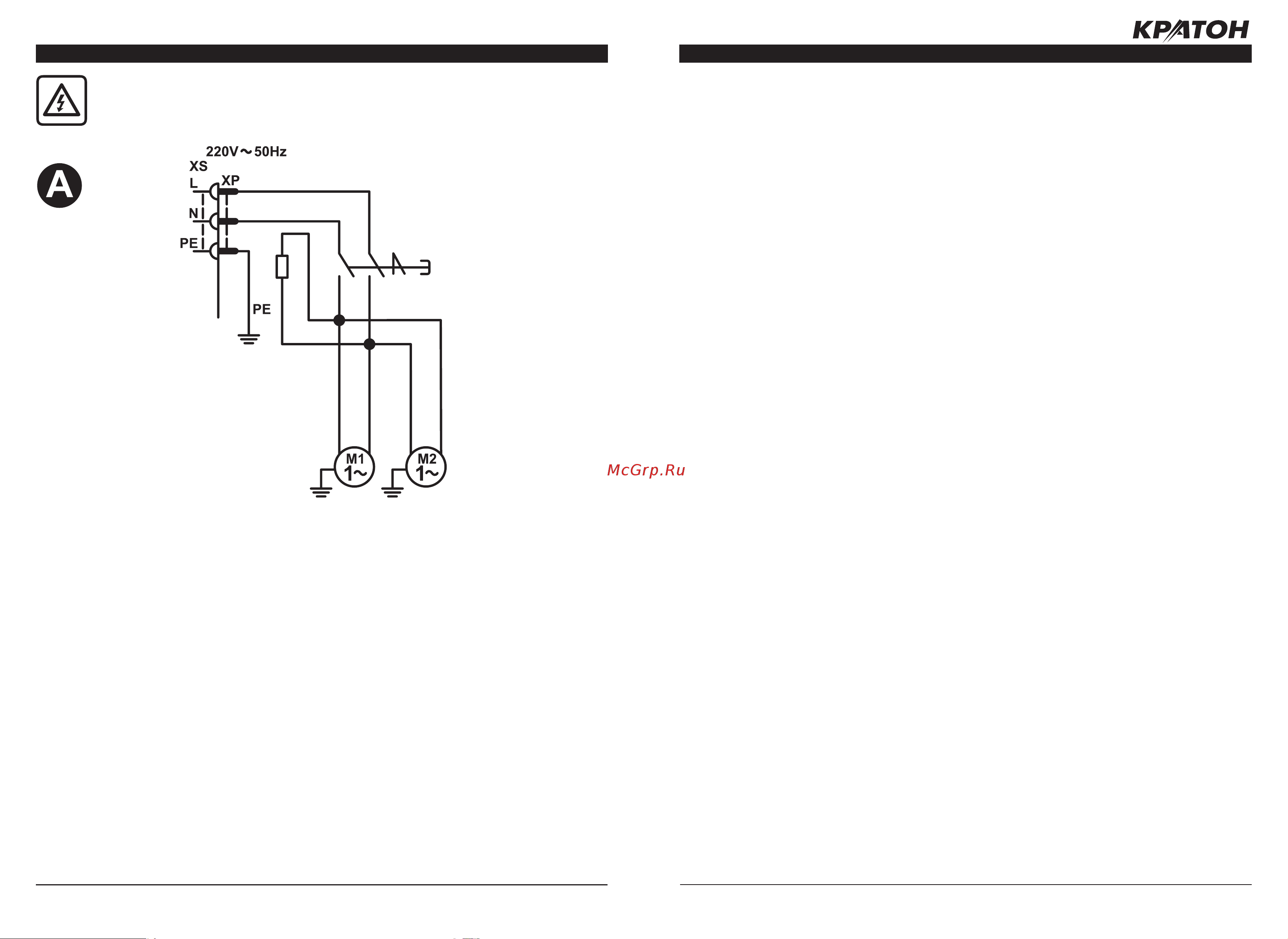

Рисунок А — схема электрическая принципиальная.

РАБОТА НА СТАНКЕ

строгальными ножами, выполняют путем

его ручного перемещения по планке на-

правляющей 4 за ручки 5.

• Продольную подачу подвижного стола 11

с закрепленными на нем плоскими стро-

гальными ножами следует производить

плавно и с равномерной скоростью.

• Режимы подач и глубина шлифования

при затачивании зависят от материала

строгальных плоских ножей и применя-

емого шлифовального круга и подбира

ются по научно-технической литературе.

Например, «Справочник технолога-маши

ностроителя», том 2, Москва, издатель-

ство «Машиностроение», 1985 год, под

редакцией кандидатов технических наук

А. Г. Косиловой и Р. К. Мещерякова.

• Заточку строгальных плоских ножей

следует производить только по задней

поверхности (см. рис. D). Задний угол α

строгального плоского ножа зависит от

твердости древесины. Для мягких пород

дерева (липа, осина, сосна, ель) рекомен-

дуемый задний угол (см. рис. D) должен

быть α = 35

°, для твердых пород (бук,

дуб, кизил

) α = 45

°.

• Режущая кромка строгального плоского

ножа после заточки должна быть пря

молинейной по всей длине, острой и не

иметь завалов. На ней не должно быть

зазубрин, рисок и трещин.

• Для снятия заусенцев после заточки

следует выполнить доводку строгальных

плоских ножей доводочным абразивным

бруском.

• Для контроля геометрических параме-

тров режущей части строгальных плоских

ножей после заточки следует применять

универсальные угломеры с диапазоном

измерений 0

°–180

° или угловые шабло-

ны.

• При затачивании плоских строгальных

ножей имеющих неровную поврежденную

режущую кромку (см. рис. D) или при за

тачивании заготовки ножа, необходимо

установить направляющую планку 4 от

носительно рабочей поверхности шли-

фовального круга 9 на 1

°–2

° больше чем

задний угол α.

• Далее, следует произвести выравнива-

ние режущей кромки, после чего выпол-

нить заточку строгального плоского ножа

по технологии описанной выше.

• Осуществлять подачи рабочего узла

станка с закрепленными строгальными

плоскими ножами следует только после

достижения максимальной частоты вра

щения шлифовального круга 9 при усло

вии обязательного поступления СОЖ в

зону шлифования.

• ВНИМАНИЕ! Затачивание (шлифова-

ние) строгального плоского ножа без

использования СОЖ может привести к

пережогу режущей кромки и другим де-

фектам.

• ВНИМАНИЕ! Прежде чем, выключить

(или включить) станок отведите подвиж-

ный стол 11 со строгальными ножами от

шлифовального круга 9.

Дополнительные рекомендации

• Перед тем как установить на дерево-

обрабатывающий станок строгальные

ножи, их следует хорошо заточить и от

балансировать, чтобы они имели одина

ковую длину, ширину, толщину и массу.

Балансировку строгальных ножей произ-

водят на специальном приспособлении

или на балансировочных весах. Разность

в массе ножей допускается не более 0,5

%. Кроме того, ножевой вал, на который

крепят строгальные ножи, и крепежные

детали должны быть также отбалансиро

ваны. Одним из вариантов статической

балансировки строгальных ножей явля

ется удаление (сошлифовывание) слоя

металла с его торцевой поверхности (см.

рис. D). Удалять металл строгального

ножа на торцевой поверхности следует

только до линии пересечения задней по

верхности и опорной поверхности.
