УСТРОЙСТВО СТАНКА

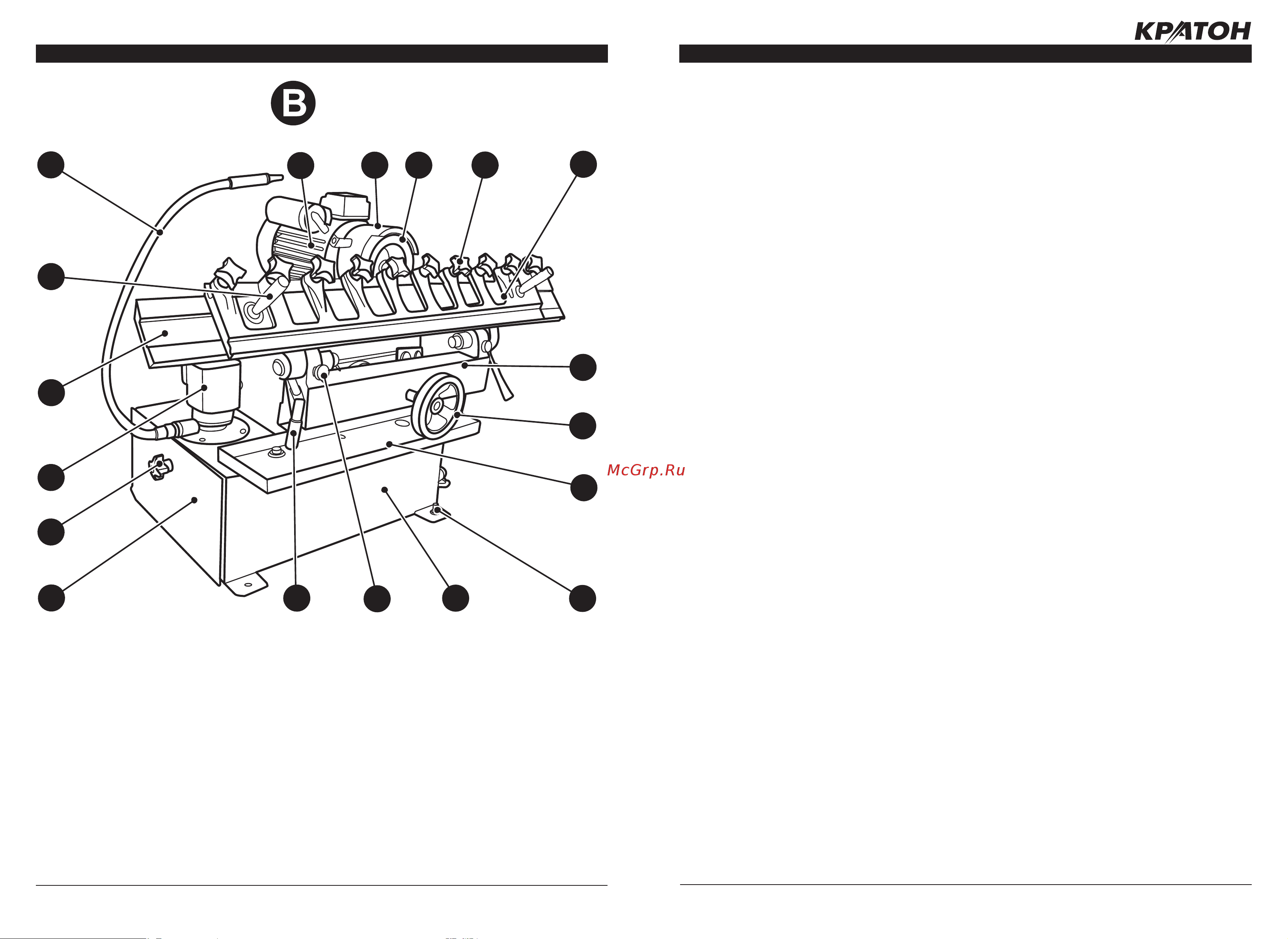

Рисунок А — общий вид станка.

1. Ящик для СОЖ

2. Ручка ящика

3. Насос подачи СОЖ

4. Планка направляющая

5. Ручка продольной подачи подвижного

стола (2 шт.)

6. Труба подачи СОЖ

7. Электродвигатель

8. Кожух защитный

9. Круг шлифовальный

10. Винт прижимной (10 шт.)

11. Стол подвижный

12. Опора

13. Маховик поперечной подачи

14. Поддон сбора СОЖ

15. Лапа основания

16. Основание

17. Винт фиксирующий (2 шт.)

18. Ручка фиксирующая (2 шт.)

гального плоского ножа и рабочей поверх-

ностью шлифовального круга 9.

• За ручки 5 (см. рис. В) переместите под-

вижный стол 11 так, чтобы другой конец

(торцовая поверхность) строгального

плоского ножа находился напротив места

предыдущего измерения зазора.

• Произведите аналогичное измерение ве-

личины зазора между задней поверхнос

тью строгального плоского ножа и рабо-

чей поверхностью шлифовального круга

9 — результат должен быть одинаковым.

При необходимости регулирования зазо-

ра ослабьте зажим прижимных винтов 10

и произведите корректирование поло

же-

ния строгального плоского ножа.

• ВНИМАНИЕ! Необходимо путем

изме-

рений и регулирования добиться одинако-

вой величины зазора, тем самым обеспе

чив параллельную и правильную заточку

задней поверхности строгального плоско

го ножа. После чего необходимо надежно

затяните все прижимные винты 10.

Проверка работы станка и пробный

пуск

• ВНИМАНИЕ! Перед проверкой работы

и пробным пуском станка проверьте пра-

вильность сборки станка и наличие всех

защитных ограждений и крышек.

• Подключите вилку кабеля электропи-

тания 26 станка к заземленной розетке

электрической питающей сети (220 В, 50

Гц).

• Для пуска и выключения станка исполь-

зуйте кнопки 24 и 25 (см. рис. С). При

включении электродвигателя 7 одновре

менно включается насос 3 подачи СОЖ

(см. рис. В) и эмульсия начинает пода

ваться в зону шлифования.

• Оставьте включенный станок на 3 ми-

нуты и наблюдайте за ним.

При пробном

пуске не должно быть вибраций станка и

характерного гудения электродвигателя

Гул работающего электродвигателя и при-

вода станка должен быть ровный, без по-

стороннего металлического шума. СОЖ

должна равномерно подаваться в зону

шлифования.

ПОДГОТОВКА К РАБОТЕ
