www.kraton.ru

4. Планка направляющая

5. Ручка продольной пода-

чи подвижного стола

7. Электродвигатель

10. Винт прижимной

18. Ручка фиксирующая

19. П

аз для установки пло-

ских ножей

20. Клеммная коробка

21. Болт (4 шт

22. Станина

23. Ось направляю

щая

24. Кнопка ПУСК

25. Кнопка СТОП

26. Кабель электропитания

с вилкой

27. Кабель электродвига

теля

28. Пружина компенсирую

щая (2 шт.)

УСТРОЙСТВО СТАНКА

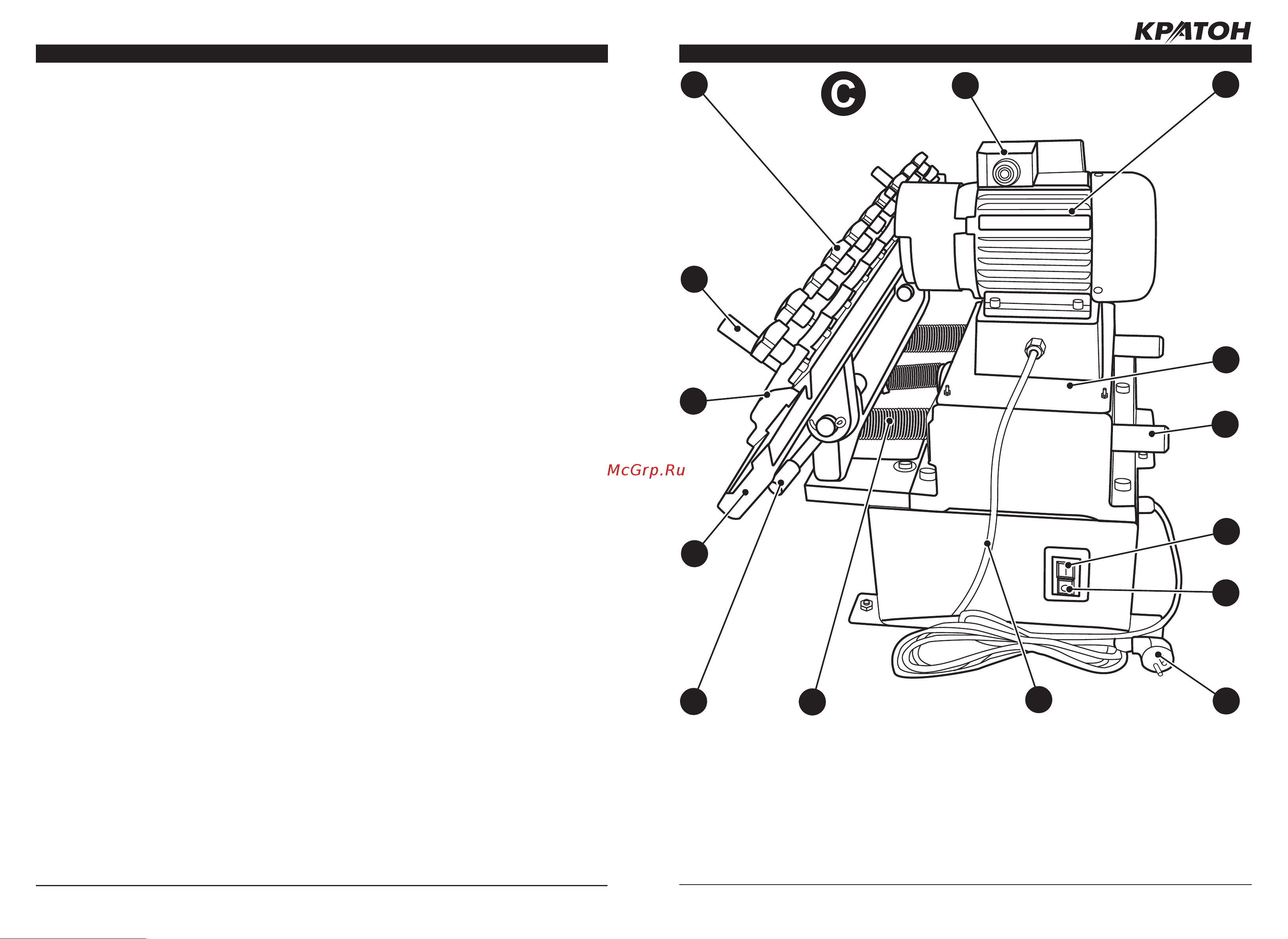

Рисунок C — элементы станка.

ПОДГОТОВКА К РАБОТЕ

• ПРЕДУПРЕЖДЕНИЕ! Никогда не выпол-

няйте какие-либо наладочные операции

при включенном и работающем станке.

Это может привести к травме.

• Для установки необходимого угла зата-

чивания ножа α (см. рис. D) необходимо

выполнить следующие действия (см. рис.

В и С):

— снять подвижный стол 11;

— ослабить зажим двух фиксирующих ру-

чек 18;

— путем поворота направляющей план-

ки 4, установить ее рабочую плоскость

относительно рабочей поверхности шли

фовального круга 9 на угол равный 180

минус

α;

— удерживая настроенное положение на-

правляющей планки 4, затяните фикси-

рующие ручки 18

. ПРЕДУПРЕЖДЕНИЕ!

Для предотвращения поломки, путем

вращения маховика 13 обеспечьте зазор

между направляющей планкой 4 и шли

фовальным кругом 9.

• После завершения операции установки

необходимого угла затачивания, путем

вращения маховика 13 отведите направ

ляющую планку 4 от шлифовального кру-

га 9 круга на достаточное расстояние и

установите на прежнее место подвижный

стол 11.

• Значительную часть теплоты, образую-

щейся при затачивании задней поверх-

ности строгальных плоских ножей, погло-

щает смазочно-охлаждающая жидкость,

подводимая в зону шлифования. При

менение СОЖ позволяет уменьшить об-

разование тепла, за счет смазывающего

действия эмульсии при шлифовании.

• Правильно подобранная СОЖ повыша-

ет качество шлифуемой поверхности и

увеличивает стойкость шлифовального

круга. Смазочно-охлаждающая жидкость,

кроме того:

— отводит стружку и абразивную пыль из

зоны шлифования и с рабочего узла, соз-

давая нормальные гигиенические усло

вия труда для заточника;

— предотвращает попадание абразивной

пыли на направляющие детали и подшип-

ники, тем самым увеличивая срок службы

станка;

— очищает поры шлифовального круга от

пыли и стружки, сохраняя его режущую

способность и уменьшая количество его

правок.

• Кроме того, применение смазочно-

охлаждающей жидкости позволяет ис-

пользовать при шлифовании более

твердые шлифовальные круги, что зна

чительно повышает производительность

труда. Поэтому рекомендуем Вам при

обрести необходимое количество СОЖ

предназначенной для использования при

шлифовании стали.

• Используя ручку 2 (см. рис. В и С) вы-

двиньте ящик 1 и заполните его СОЖ с

таким расчетом, чтобы уровень охлажда

ющей жидкости превышал высоту забор

ной части насоса 3.

• Сгибая трубу 6, установите ее направ-

ляющее сопло так, чтобы

струя СОЖ по-

падала на рабочую поверхность шлифо-

вального круга 9;

• Ослабьте положение всех прижимных

винтов 10 и установите строгальные пло-

ские ножи в паз 19 (см. рис. С).

• Строгальные ножи установите так, что-

бы их задняя (шлифуемая) поверхность

была обращена к рабочей поверхности

шлифовального круга 9. Затяните все

прижимные винты 10.

• За ручки 5 переместите подвижный стол

11 так, чтобы начало торцевой поверх

ности строгального плоского ножа (см.

рис. D) находилось напротив рабочей по-

верхности заточного круга 9 со стороны

направляющего сопла трубы 6.

ВНИМА-

НИЕ! При этом между задней поверхнос-

тью строгального плоского ножа и рабо-

чей поверхностью шлифовального круга

9 должен иметься небольшой зазор.

• Далее, необходимо щупом или специ-

альным шаблоном замерить величину

зазора между задней поверхностью

стро-
