Устройство станка

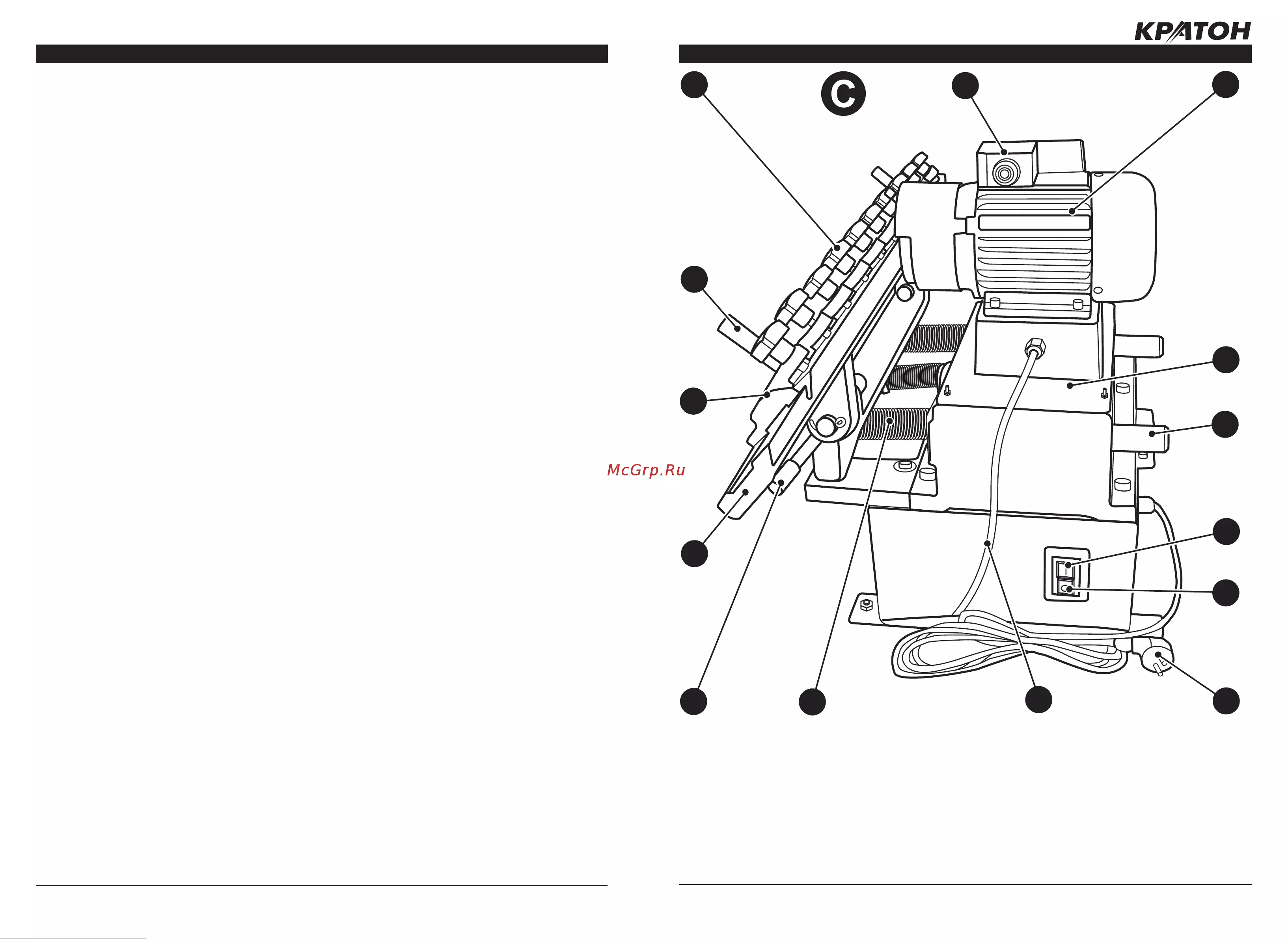

Общий вид станка показан на рисунке В
и C, его подробное устройство приведено
на схеме сборки (см. приложение Б).
На основании 16 смонтирована стани-
на станка 22, на которой смонтированы
основные узлы станка. Электродвигатель
7 со шлифовальным кругом 9 образуют
собой заточной узел станка. Опора 12 с
закрепленными на ней направляющей
планкой 4 и подвижным столом 11
обра-
зуют собой рабочий узел станка. Рабочий
узел станка предназначен для закрепле-
ния затачиваемых ножей и осуществле
-
ния рабочих подач, необходимых для вы-
полнения процесса шлифования.
Настройку станка на необходимый угол
затачивания задней поверхности ножей
осуществляют поворотом подвижного
стола 11 относительно опоры 12, с после
-
дующим стопорением с помощью ручек
18 и винтов 17. Плоские ножи, предназна
-
ченные для затачивания, закрепляются в
пазу 19 и фиксируются при помощи при
-
жимных винтов 10. Опора 12 закреплена
на направляющих осях 23 с компенсирую
-
щими пружинами 28 и может перемещать-
ся с помощью ходового винта относитель-
но станины 22 в направлении поперечной
подачи. Поперечную подачу опоры 12
выполняют с помощью маховика 13. Про-
дольную подачу подвижного стола 11 с
закрепленными на нем ножами, выпол-
няют путем его ручного перемещения по
планке направляющей 4 за ручки 5.
Ящик 1 предназначен для хранения не-
обходимого объема смазочно-охлажда-
ющей жидкости ОЖ), а также для ее
приема и фильтрации в процессе работы
станка. Насос 3 с трубой 6 предназначены
для подачи СОЖ в зону шлифования. Для
формирования струи СОЖ труба 6 снаб-
жена специальным направляющим со-
плом. Сбор отработанной СОЖ осущест
-
вляется в поддоне 14, откуда эмульсия
перетекает в ящик 1. Кожух защитный 8
закрывае
т шлифовальный круг 9 и предо-
храняет заточника от случайных травм.
Электроэнергия к электродвигателю 7
станка подводится кабелем электропита
-
ния с вилкой 26. На боковой стенке осно-
вания 16 смонтированы кнопки 24 и
25
управления (пуск и остановка) электро-
двигателем 7 станка.
Принцип работы станка
После включения предварительно на-
строенного станка в работу, вал электро-
двигателя 7 с закрепленным на нем шли-
фовальным кругом 9 начинает вращаться
с большой частотой.
Заточник, вращая маховик 13, подводит
рабочий узел с ножами к вращающемуся
шлифовальному кругу 9 и осуществляет
тем самым поперечную подачу на необхо
-
димую величину (глубину шлифования).
Далее заточник, удерживая подвижный
стол 11 за ручки 5, выполняет продольную
подачу, сошлифовывая с задней поверх-
ности ножей слой металла, тем самым
осуществляя их затачивание.
УСТРОЙСТВО СТАНКА
ПОДГОТОВКА К РАБОТЕ
ВНИМАНИЕ! При регулировке и наладке станка, выполнении
операции по замене шлифовального круга выключите ста
-
нок и отсоедините вилку кабеля электропитания от ро
-
зетки электросети. Перед началом необходимо убедиться
в том, что на станке установлены все защитные кожухи и крышки, надежно
закреплены затачиваемые плоские ножи и свободному вращению шлифоваль
-
ного круга ничто не препятствует. Сравните технические данные cтанка с
данными электрической сети в том помещении, где станок будет эксплуа
-
тироваться. Напряжение и частота тока в электрической сети должны со-
ответствовать техническим данным станка. Оберегайте шлифовальный
круг от повреждений и ударов. Работать со шлифовальным кругом, имею
-
щим сколы, трещины и иные повреждения ОЧЕНЬ ОПАСНО!
Распаковка, сборка станка и подготов-
ка рабочего места
Откройте коробку, в которую упакован
станок и комплектующие детали. Про-
верьте комплектность станка и отсутствие
видимых механических повреждений.
Удалите чистой, сухой ветошью кон-
сервационную смазку с неокрашенных
металлических поверхностей станка и
комплектующих деталей. Для очистки
окрашенных, пластмассовых и резиновых
деталей используйте салфетку с мыльной
водой.
Подготовьте рабочее место для станка
и стеллаж для хранения плоских ножей.
Помещение, в котором производится ра-
бота, должно быть оборудовано системой
приточно-вытяжной вентиляции и, иметь
общее освещение. Зону установки станка
рекомендуется снабдить промышленным
пылесосом для сбора абразивной и ме-
таллической пыли.
Предусмотрите под установку станка
специальное место с ровной, твердой и
устойчивой поверхностью (рабочий стол
или верстак)
. Высота расположения стан-
ка от уровня пола должна соответствовать
действующим эргономическим нормам,
а сам верстак или рабочий стол долже
н
устойчиво стоять на полу помещения.
Выполните монтаж станка на предусмо-
тренное место, обеспечив свободный до-
ступ к нему со всех сторон. С помощью
стандартных крепежных изделий через
отверстия в лапах 15 основания 16 (см.
рис. B) прикрепите станок к верстаку. Ра
-
бочая зона вокруг станка должна быть
необходимой и достаточной для обеспе
-
чения безопасной работы, эффективного
технического обслуживания и наладки.
Установите на станину 22 (см. рис. С и
схему сборки) электродвигатель 7 и за
-
крепите его с помощью болтов 21.
Откройте крышку клеммной коробки
20 (см. рис. С) на электродвигателе 7. В
соответствии со схемой электрической
принципиальной (см. рис. А) произведи-
те электрическое соединение проводов
кабеля 27 с соответствующими клеммами
коробки 20. Закройте крышку клеммной
коробки 20. ВНИМАНИЕ! Для выполне-
ния операции подключения электриче-
ского кабеля у Вас должна быть соот-
ветствующая квалификация.
В соответствии со схемой сборки станка
и рисунками В и С, установите подвиж-
ный стол 11 на направляющую планку 4.
Смажьте машинным маслом направляю
-
щую планку 4 и проверьте плавность хода
подвижного стола 11.
Наладка станка
Данный заточной станок был собран и
полностью отрегулирован на заводе-из
-
готовителе, за исключением некоторых
съемных узлов. Тем не менее, перед на-
чалом эксплуатации станок необходимо
повторно проверить и наладить.
