Контроль вертикальной линии

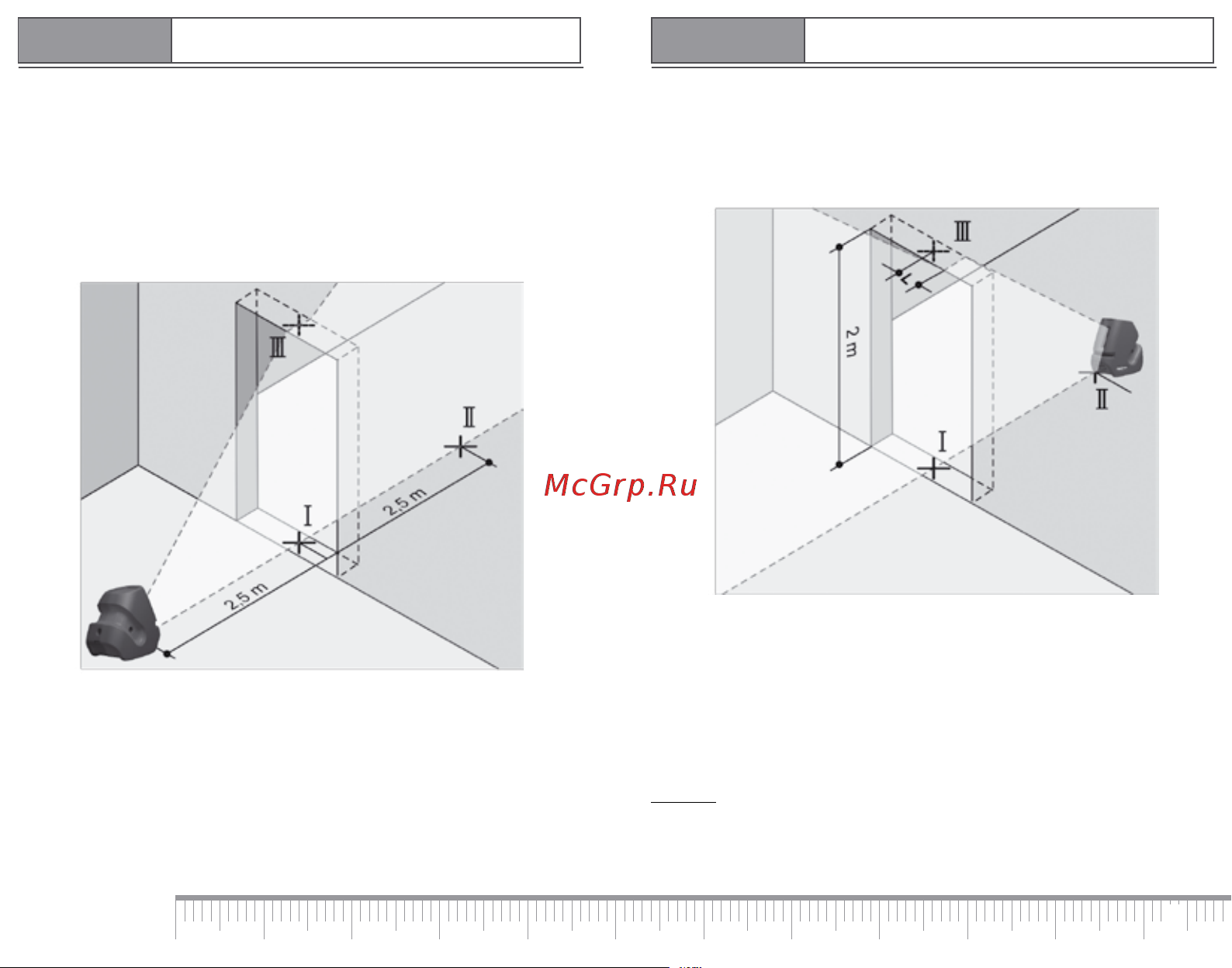

Для контроля требуется проем двери, в обе стороны которого (на проч-

ном полу) есть свободное пространство не менее 2,5 м.

Установите инструмент на расстоянии в 2,5 м от проема двери на проч-

ный, ровный пол (не на штатив). Выждете окончание компенсирования

инструмента на режиме линий перекрещивания и направьте лазерный

луч на проем двери.

Отметьте середину вертикальной линии на полу проема двери (точка I), на

расстоянии в 5 м с другой стороны проема двери (точка II), а также на

верхнем крае проема двери (точка III).

Поставьте инструмент с другой стороны проема двери прямо за точкой

II. Выждите окончание компенсирования инструмента и выверите вер-

тикальную лазерную линию так, чтобы ее середина проходила точно

через точки I и II.

Разница L между точкой III и серединой лазерной линии на верхнем

крае проема двери является действительным отклонением инструмен-

та от вертикали.

Измерьте высоту проема двери.

Максимальное допустимое отклонение L рассчитывают следующим об-

разом:

L = двойная высота проема двери х 0,2 мм/м

Пример: При высоте проема двери в 2 м максимальное отклонение:

L = 2 х 2 м х 0,2 мм/м=0,8 мм,

следовательно, расстояние между отметками не должно превышать 0,8 мм.
