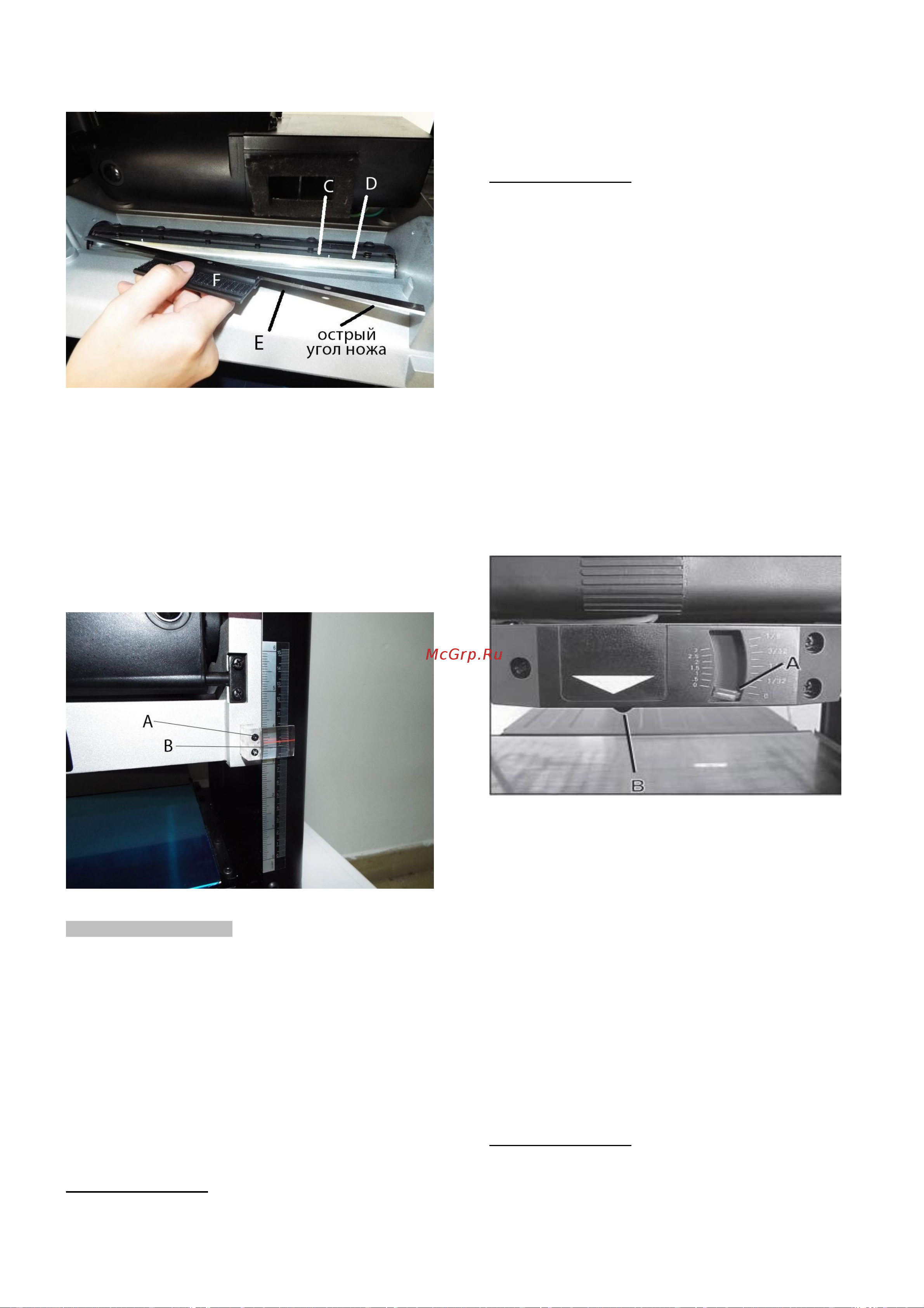

10
Рис. 9
8.4. Регулировка шкалы толщины
Шкала толщины, расположенная справа на станке,
показывает толщину готовой заготовки. Чтобы
убедиться, что шкала установлена правильно,
пропустите кусок отходов через строгальный станок и
измерьте получившуюся толщину. Если шкала не верна,
ослабьте два винта с круглой головкой (A),
удерживающие индикатор шкалы (B), и сместите
индикатор толщины на правильное значение. Не
забудьте повторно затянуть два винта после
завершения регулировки.
Рис. 10
9. Эксплуатация станка
ПРИМЕЧАНИЕ: Этот раздел был разработан, чтобы
дать инструкции по выполнению основных операций на
этом станке. Однако он никоим образом не охватывает
каждую операцию, выполняемую на рейсмусовом
станке. Настоятельно рекомендуется читать
соответствующую литературу, отраслевые журналы
или пройти обучение, чтобы максимально раскрыть
потенциал станка и минимизировать возможные риски.
ПРИМЕЧАНИЕ: Станок предназначен ТОЛЬКО для
обработки древесины.
ПРЕДУПРЕЖДЕНИЕ! Перед подключением шнура
питания к розетке убедитесь, что переключатель
находится в положении «ВЫКЛ.» ("OFF"). Не
прикасайтесь к контактам вилки при отключении
или подключении.
ПРЕДУПРЕЖДЕНИЕ! В случае отключения
электроэнергии (например, срабатывания
автоматического выключателя или
предохранителя) всегда переводите переключатель
в положение «ВЫКЛ.», пока питание не будет
восстановлено.
9.1. Индикатор глубины строгания
Индикатор глубины строгания, расположенный на
передней части станка, представляет собой удобный
способ быстро определить, сколько материала
снимается за один проход.
1. При ВЫКЛЮЧЕННОМ станке вставьте заготовку
прямо под шкалу глубины строгания (A). См. Рис. 11
2. Поворачивайте рукоятку подъема/опускания до тех
пор, пока кнопка (B) не коснется заготовки. Когда вы
вращаете рукоятку подъема/опускания, стрелка на
шкале глубины строгания будет двигаться,
показывая, сколько материала будет удалено за
этот проход.
Рис. 11
9.2. Подготовка
Для первой попытки строгания рекомендуется
использовать обрезки древесины. Кроме того, перед
каждым использованием станка возьмите за привычку
проверять, нет ли ослабленных креплений, деталей
или болтов. Включите станок и дайте ему развить
полные обороты. Обращайте особое внимание на
чрезмерно громкие шумы, которые может издавать
станок при работе, или на любую чрезмерную
вибрацию. Если это произойдет, немедленно
выключите станок и снова проверьте крепежные
детали. При необходимости еще раз пройдите разделы
«СБОРКА» и «НАСТРОЙКА».
9.3. Основные операции
ПРЕДУПРЕЖДЕНИЕ! Во избежание серьезных травм
НИКОГДА не стойте прямо напротив передней или
задней части станка. Если из станка будет выброшен
какой-либо предмет, он полетит в этом направлении.
