Периодически проверяйте все зажимы, гайки, болты и

винты на затяжку и общее состояние. Остановите

станок и еще раз проверьте затяжку винтов и ножей

строгального вала примерно через 50 часов работы.

Периодически проводите повторные проверки.

10.3. Смазка шестерен

Шестерни в коробке подач следует периодически

смазывать.

1. Стоя лицом к передней части станка снимите

рукоятку подъема/опускания. См. Рис. 1.

2. Выкрутите 4 винта на верхних сторонах крышки,

удерживающих верхнюю крышку на станке. Снимите

верхнюю крышку.

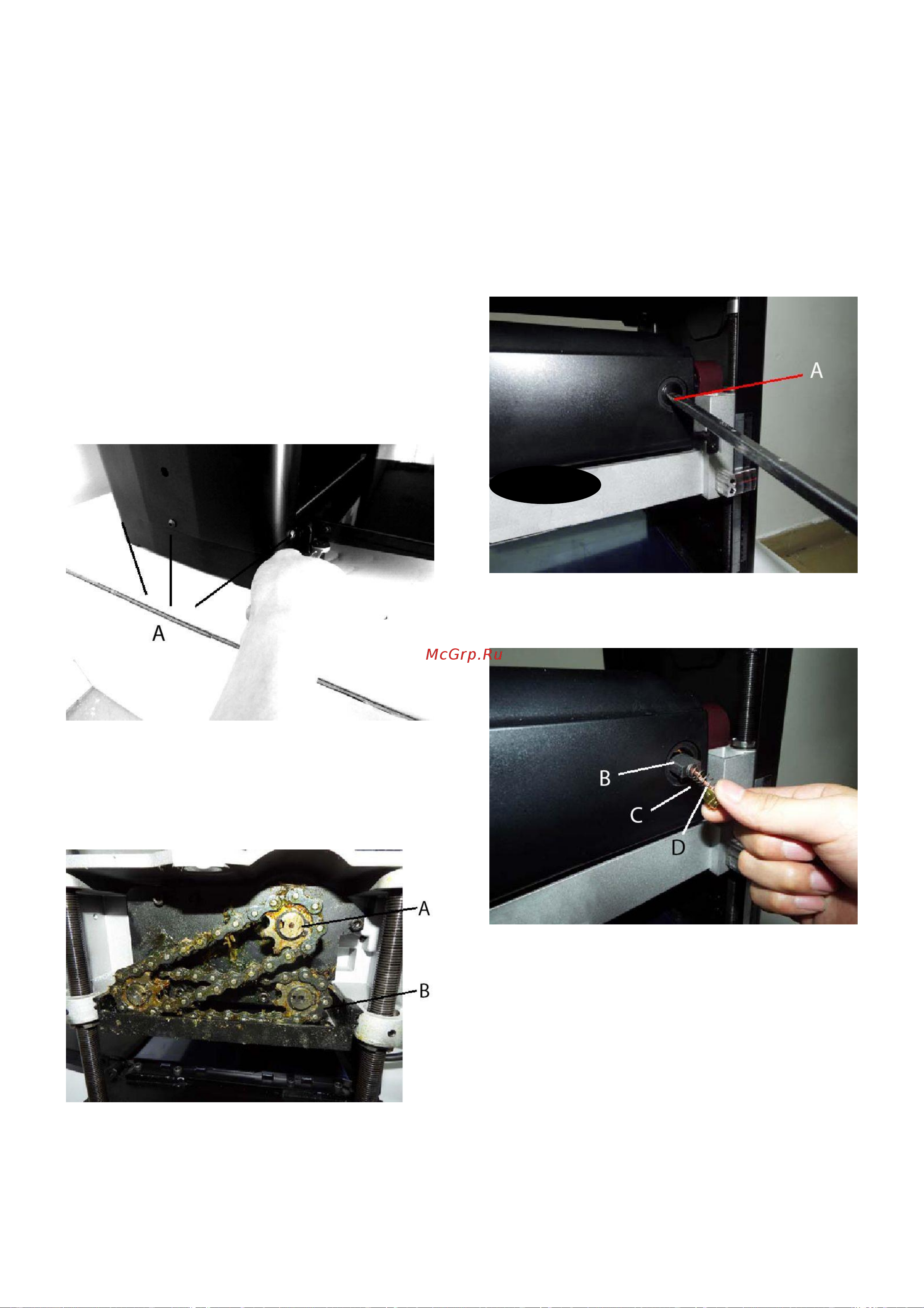

3. На левой боковой панели выверните 3 винта с

внутр. шестигранником (A), расположенные вокруг

нижнего края, и снимите боковую панель, чтобы

открыть крышку коробки подач. См. Рис. 12

Рис. 12

4. Нанесите тонкий слой универсальной смазки на

зубья шестерен (A) и тонкий слой аэрозольной

смазки на цепь (B). Не наносите слишком много

смазки. Установите на место боковую панель. См.

Рис. 13

5. После завершения смазки установите на место все

крышки, панели и ограждения, которые вы сняли.

10.4. Замена щеток

Срок службы щетки зависит от нагрузки на

двигатель. Щетки следует проверять каждые 10-

15 часов работы.

Осмотр и замена:

1. Снимите держатели щеток, один из которых

показан как (A). Другой расположен в том же

положении на задней стороне двигателя.

Держатель щетки можно снять с помощью

шлицевой отвертки. См. Рис. 14

Рис. 14

2. После снятия щетки осмотрите угольную часть (B),

пружину (C) и провод (D). См. Рис. 15.

Рис. 15

3. Если угольная часть любой из щеток изношена до

4,76 мм или меньше, необходимо заменить обе

щетки. Также, необходимо заменить обе щетки,

если пружина или провод подгорели или

повредились.
