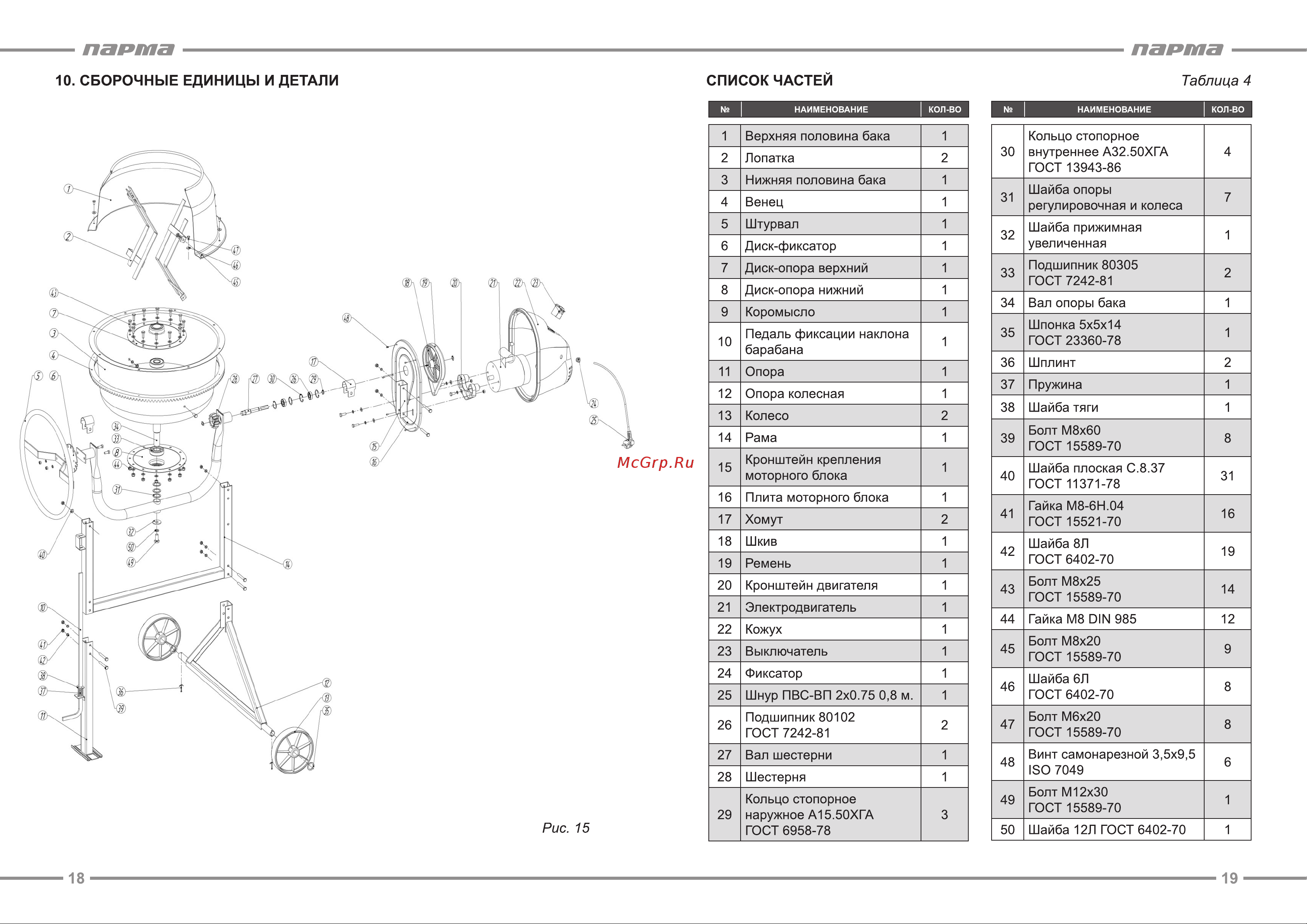

парта парта 10 СБОРОЧНЫЕ ЕДИНИЦЫ И ДЕТАЛИ СПИСОК ЧАСТЕЙ 1 НАИМЕНОВАНИЕ Верхняя половина бака 2 3 Нижняя половина бака 1 4 Венец 1 5 Штурвал 1 6 Диск фиксатор 1 7 Диск опора верхний 1 8 Диск опора нижний 1 9 Коромысло 1 Педаль фиксации наклона барабана 1 Лопатка 11 Опора 18 КОЛ ВО 2 10 Рис 15 Таблица 4 1 1 12 Опора колесная 1 13 Колесо 2 14 Рама 1 Кронштейн крепления 15 моторного блока 1 16 Плита моторного блока 1 17 Хомут 2 18 Шкив 1 19 Ремень 1 20 Кронштейн двигателя 1 21 Электродвигатель 1 22 Кожух 1 23 Выключатель 1 24 Фиксатор 1 25 Шнур ПВС ВП 2x0 75 0 8 м 1 26 Подшипник 80102 ГОСТ 7242 81 2 27 Вал шестерни 1 28 Шестерня 1 29 Кольцо стопорное наружное А15 50ХГА ГОСТ 6958 78 3 НАИМЕНОВАНИЕ КОЛ ВО 30 Кольцо стопорное внутреннее А32 50ХГА ГОСТ 13943 86 4 31 Шайба опоры регулировочная и колеса 7 32 Шайба прижимная увеличенная 1 33 Подшипник 80305 ГОСТ 7242 81 2 34 Вал опоры бака 1 35 Шпонка 5x5x14 ГОСТ 23360 78 1 36 Шплинт 2 37 Пружина 1 38 Шайба тяги 1 39 Болт М8х60 ГОСТ 15589 70 8 40 Шайба плоская С 8 37 ГОСТ 11371 78 31 41 Гайка М8 6Н 04 ГОСТ 15521 70 16 42 Шайба 8Л ГОСТ 6402 70 19 43 Болт М8х25 ГОСТ 15589 70 14 44 Гайка М8 DIN 985 12 45 Болт М8х20 ГОСТ 15589 70 9 46 Шайба 6Л ГОСТ 6402 70 8 47 Болт М6х20 ГОСТ 15589 70 8 48 Винт самонарезной 3 5x9 5 ISO 7049 6 49 Болт М12x30 ГОСТ 15589 70 1 50 Шайба 12Л ГОСТ 6402 70 1 19
