STELS 523105 [2/2] В зависимости от модели в комплект входят станины на которые крепятся верхняя и нижняя балка на верхней балке устанавли вается рабочий элемент стационарный гидроцилиндр с гидронасосом в сборе или отдельный гидроцилиндр с приводом от выносного ручного насоса возвратным

Содержание

• Apt 523105 523205 1
• Arnafnx 1
• Hydraulic press пресс гидравлический 1
• Mafrix 2
• В зависимости от модели в комплект входят станины на которые крепятся верхняя и нижняя балка на верхней балке устанавли вается рабочий элемент стационарный гидроцилиндр с гидронасосом в сборе или отдельный гидроцилиндр с приводом от выносного ручного насоса возвратным 2
• Гидравлический пресс предназначен для прессовкой выпрессовкой и правкой ремонтных и других работ связанных с деталей и частей 2
• И направляющим механизмом гидроцилин дра служат пружины и направляющие рама трубки со штоком нижние балки совместно со стальными пластинами образуют прижим ной стол регулируемый по высоте съемны ми шпилями пресс установлен и закреплен на уголках служащих ему опорой 2
• Комплектность поставки 2
• Назначение изделия описание изделия и комплект поставки 2
• Пресс гидравлический 1 шт руководство по эксплуатации 1 экз 2
• Технические характеристики 2

Похожие устройства

• Stiga ST 5266 PB TRAC Инструкция по эксплуатации
• Carver STE 2346L 01.017.00011 Инструкция по эксплуатации
• Парма МСБ-02-756 (02.016.00005) Инструкция по эксплуатации
• Denzel CSL-3,6-01 Инструкция по эксплуатации
• Denzel CSL-3,6-02 Инструкция по эксплуатации
• Denzel CDL-12-02 Инструкция по эксплуатации
• Denzel CDL-IB-12-02 Инструкция по эксплуатации
• Denzel CDL-IB-14-02 Инструкция по эксплуатации
• Denzel BLDL-IB-18-02 Инструкция по эксплуатации
• Denzel ID-550 Инструкция по эксплуатации
• Denzel ID-650 Инструкция по эксплуатации
• Denzel ID-750 Инструкция по эксплуатации
• Denzel ID-850 Инструкция по эксплуатации
• Denzel RH-400-12 Инструкция по эксплуатации
• Denzel RH-650-18 Инструкция по эксплуатации
• Denzel RH-750-24 Инструкция по эксплуатации
• Denzel AG115-750 Инструкция по эксплуатации
• Denzel AG125-1100A Инструкция по эксплуатации
• Denzel AG230-2600 Инструкция по эксплуатации
• Denzel BLG-IB-18-02 Инструкция по эксплуатации

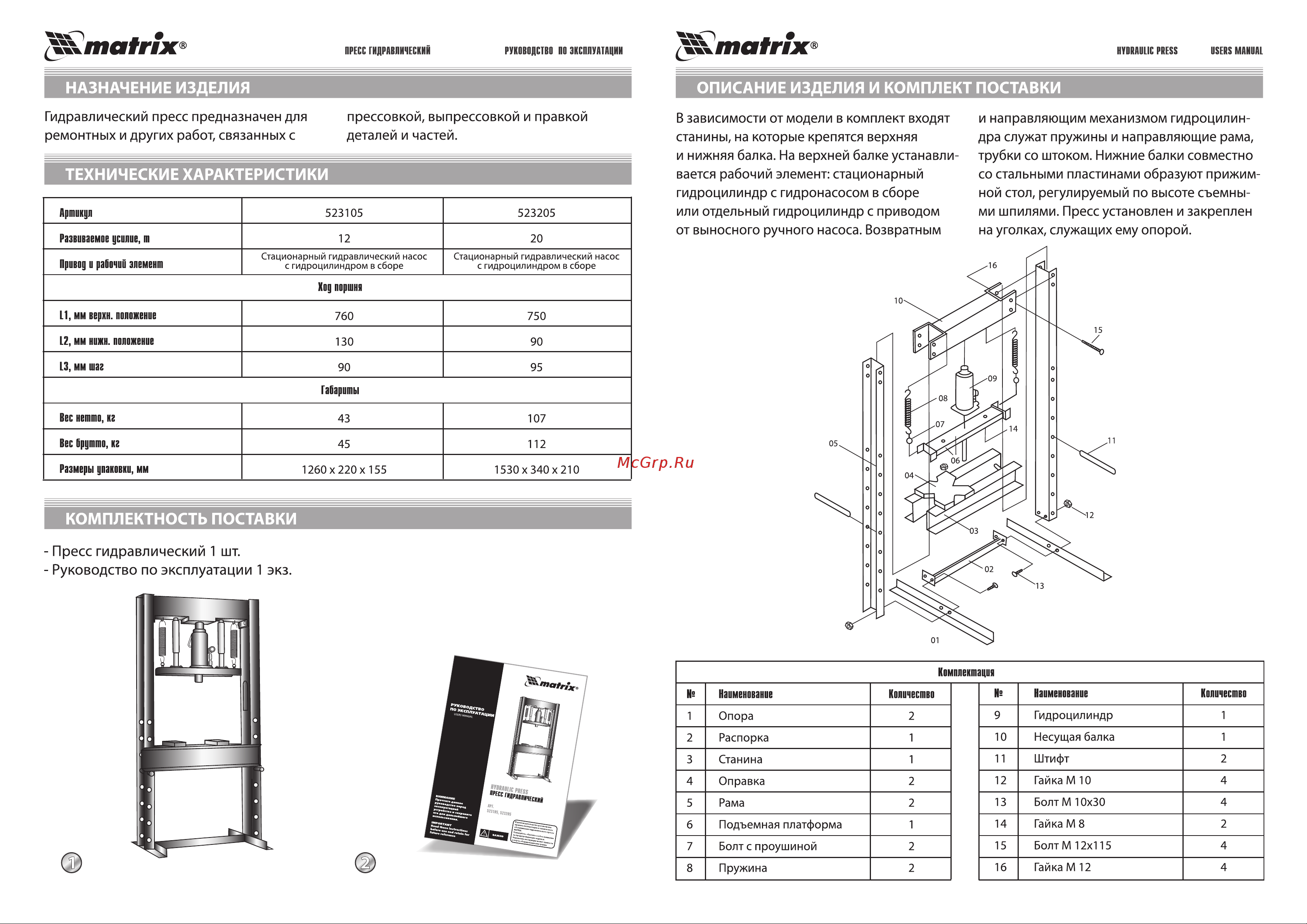

mafrix ПРЕСС ГНПРАВЛИЧЕСКИЙ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ HYDRAULIC PRESS USERS MANDAL НАЗНАЧЕНИЕ ИЗДЕЛИЯ ОПИСАНИЕ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ Гидравлический пресс предназначен для прессовкой выпрессовкой и правкой ремонтных и других работ связанных с деталей и частей ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 523105 Артикул 12 20 Стационарный гидравлический насос с гидроцилиндром в сборе Стационарный гидравлический насос с гидроцилиндром в сборе Развиваемое усилие т Привод и рабвчий элемент 523205 В зависимости от модели в комплект входят станины на которые крепятся верхняя и нижняя балка На верхней балке устанавли вается рабочий элемент стационарный гидроцилиндр с гидронасосом в сборе или отдельный гидроцилиндр с приводом от выносного ручного насоса Возвратным и направляющим механизмом гидроцилин дра служат пружины и направляющие рама трубки со штоком Нижние балки совместно со стальными пластинами образуют прижим ной стол регулируемый по высоте съемны ми шпилями Пресс установлен и закреплен на уголках служащих ему опорой Ход поршня 11 мм верив пвлажение 760 750 12 мм лижн плложелле 130 90 90 95 13 мм шаг Габариты Вес нетто иг 43 107 Вес бруттв кг 45 112 1260 х 220 х 155 1530x340x210 Размеры упакоеки мм КОМПЛЕКТНОСТЬ ПОСТАВКИ Пресс гидравлический 1 шт Руководство по эксплуатации 1 экз Комплектация Наименивавие 2 9 Гидроцилиндр 1 1 10 Несущая балка 1 1 11 Штифт 2 2 12 Гайка М 10 4 Рама 2 13 Болт М 10x30 4 6 Подъемная платформа 1 14 Гайка М 8 2 7 Болт с проушиной 2 15 Болт М12x115 4 8 Пружина 2 16 Гайка М 12 4 Наименование 1 Опора 2 Распорка 3 Станина 4 Оправка 5 Квличесшвв Квличвсшво
