ПЕРФОРАТОР

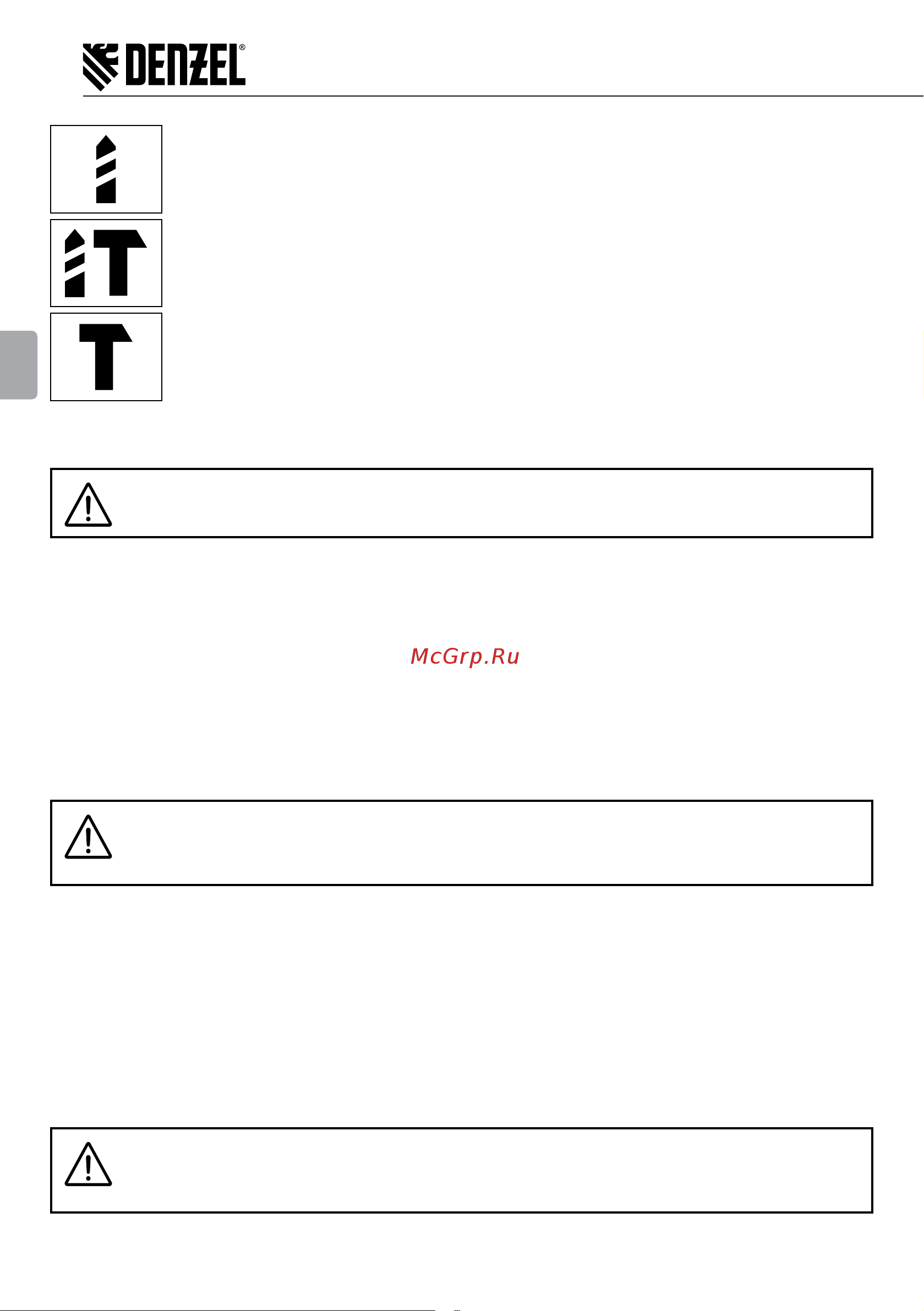

Сверление.

Режим предназначен для использования сверлильного патрона с переходником SDS-

plus (в комплект не входит) или специальных сверл с хвостовиком SDS-plus.

Бурение (сверление с ударом). В данном режиме необходимо использовать только

специальную ударостойкую оснастку с хвостовиком SDS-plus. Не допускается использо-

вание переходников.

Долбление (удар при отсутствии вращения).

В данном режиме необходимо использовать только специальную ударостойкую оснастку

с хвостовиком SDS-plus. Не допускается использование переходников.

Переключение режимов работы осуществляется с помощью переключателя 2. Для поворота переключа-

теля 2 необходимо разблокировать его с помощью нажатия на фиксатор 3.

ВНИМАНИЕ!

Менять положение переключателя 2 можно лишь после полной остановки двигателя.

Регулировка и настройка частоты вращения оснастки

Перфоратор имеет возможность плавного изменения частоты вращения оснастки от минимального до мак-

симального значения путем изменения усилия нажатия на клавишу 6 выключателя. Изменять величину обо-

ротов можно при работающем двигателе, в том числе под нагрузкой. Клавиша 6 выключателя может быть

заблокирована в положении «Включено» путем нажатия кнопки фиксации 7. Для разблокировки клавиши 6

необходимо нажать на нее еще раз.

Регулировку частоты вращения оснастки при заблокированной во включенном положении клавише 6

можно осуществлять с помощью регулятора 11.

Перфоратор также имеет возможность изменения направления вращения оснастки на противоположное

с помощью переключателя 8.

ВНИМАНИЕ!

Менять положение переключателя направления вращения 8 можно только после полной оста-

новки двигателя и если клавиша выключателя 6 находится в положении «Выключено».

Установка оснастки

Перфоратор предназначен для работы с оснасткой, имеющей хвостовик специальной формы типа SDS-plus,

которая устанавливается в приемное устройство (буксу) 1. Конструкция буксы обеспечивает передачу кру-

тящего момента на оснастку и возможность смещения оснастки по оси на 5-10 мм для эффективной пере-

дачи энергии удара.

Оснастку с хвостовиком типа SDS-Plus вставить в отверстие буксы без усилия и слегка провернуть вокруг

своей оси так, чтобы шлицы буксы совпали с пазами хвостовика (оснастка «западает» на 1-2 мм), затем вста-

вить инструмент до упора. Специальный механизм предотвращает самопроизвольное выпадение оснастки

из буксы. Для снятия оснастки наружный стакан буксы 1 отвести назад до упора, вынуть оснастку. Переход-

ник для сверлильного патрона устанавливается в перфоратор аналогичным способом.

ВНИМАНИЕ!

Перед установкой в отверстие буксы хвостовик оснастки должен быть смазан специальной

смазкой.
