РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ UT205/UT206
2

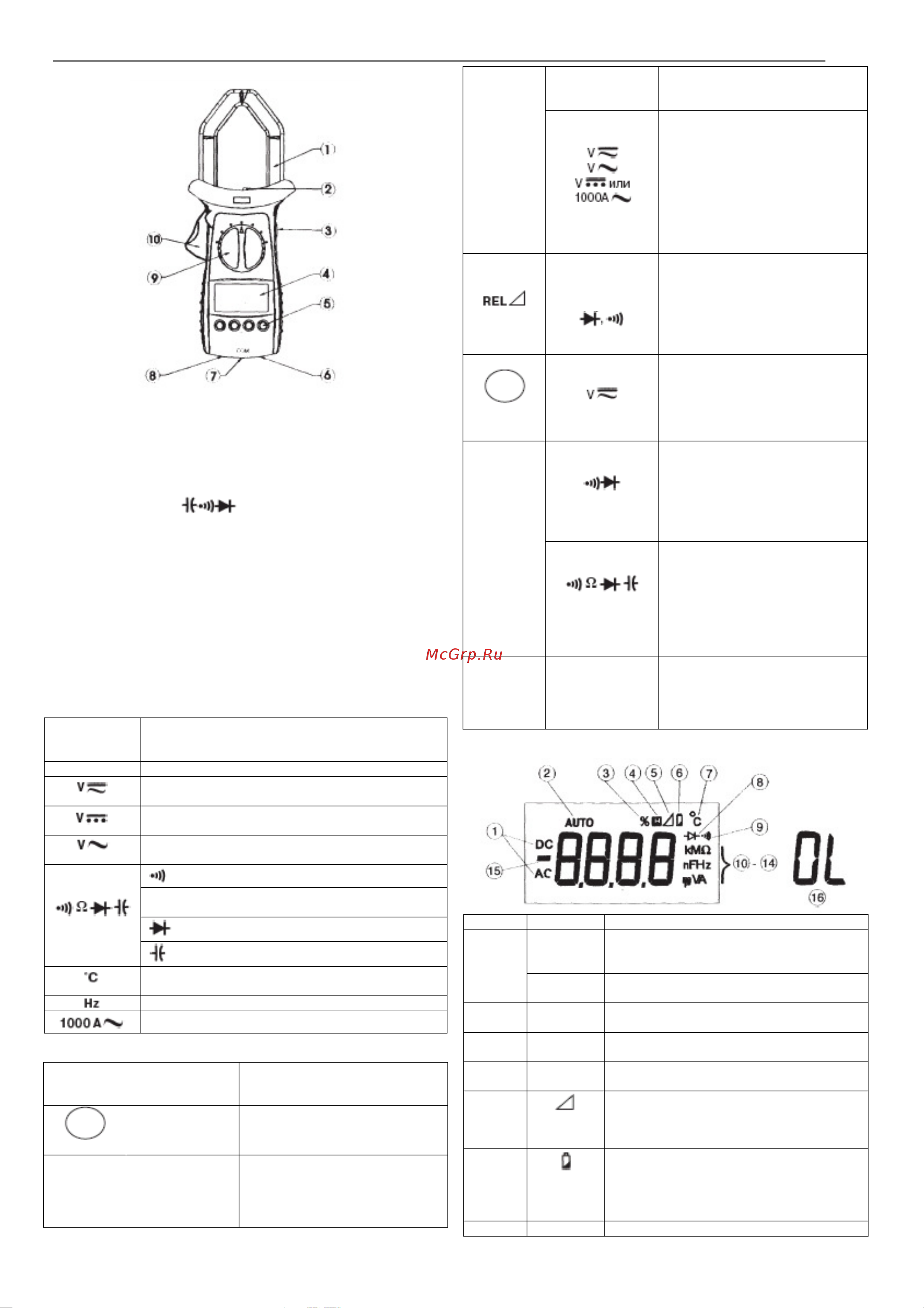

ЛИЦЕВАЯ ПАНЕЛЬ ПРИБОРА
1. Зажимные клещи
2. Светодиодная индикация разведения зажимных клещей
3. Кнопка HOLD
4. ЖК дисплей
5. Кнопка выбора функций BLUE
6. Входной терминал V для измерения напряжения
7. Входной терминал СОМ для всех типов измерений
8. Входной терминал HzΩ
Для модели UT205: данный терминал используется для измере-
ний емкости, частоты/рабочего цикла, сопротивления, прозвона
цепи на обрыв и тестирования диода.
Для модели UT206: данный терминал используется для из-
мерений емкости, частоты/рабочего цикла, сопротивления, тем-
пературы, прозвона цепи на обрыв и тестирования диода.
9. Поворотный переключатель функций
10. Рычаг разведения клещей. Нажмите рычаг разведения кле-
щей, загорится светодиод, поднесите их к тестируемому проводу
и отпустите рычаг, клещи сомкнутся, и светодиод погаснет.
Поворотный переключатель функций
В таблице приведено описание рабочих функций прибора, в за-
висимости от выбранного положения переключателя.
Положение
переключа-
теля
Описание
измерительной функции
OFF
Выключение питания прибора
Измерение пост. напряжения от 400 мВ до 600 В,
а также переменного напряжения от 4 В до 600 В
Для модели UT206: измерение постоянного на-
пряжения от 400 мВ до 600 В
Для модели UT206: измерение переменного на-
пряжения от 4 В до 600 В
Тест цепи на обрыв
Ω
Измерение сопротивления от 400 Ом до 40
МОм
Тест диодов
Измерение емкости от 4 нФ до 200 мкФ
Для модели UT206: измерение температуры в
градусах Цельсия от -40°С до +1000°С
Измерение частоты в диапазоне 10 Гц – 10 МГц
Измерение переменного тока от 400 А до 1000 А
Функциональные кнопки
В таблице приведено описание функциональных кнопок прибора.
Кнопка
Положе
поворотного
переключателя
Назначение
(Желтая)
Любое
Вкл. и выкл. подсветки дисплея.
Hz
1. Функция частотомера, при
нажатии кнопки раздается зву-
ковой сигнал.
2. Измерение рабочего цикла,
при нажатии кнопки раздается
Hz
звуковой сигнал.
3. Возврат к режиму частотоме-
ра, раздается звуковой сигнал.
1. Функция частотомера в диа-
пазоне 1 Гц-1 кГц, при нажатии
кнопки раздается звуковой сиг-
нал.
2. Измерение рабочего цикла,
при нажатии кнопки раздается
звуковой сигнал.
3. Возврат к режиму измерения
тока или напряжения, раздается
звуковой сигнал.
Любое положе-
ние переключа-
теля, кроме Hz,
Включение и выключение опции
измерений относительных зна-
чений. Доступна в любых режи-
мах измерений, кроме часто-
ты/рабочего цикла, тестирова-
ния диода и целостности цепи.
Раздается звуковой сигнал.
(Голубая)
Переключение между постоян-
ным и переменным напряжени-
ем, по умолчанию выбрано по-
стоянное напряжение. При пере-
ключении раздается звуковой
сигнал.
Для модели UT205: Переключе-
ние между тестом цепи на об-
рыв и тестированием диода, по
умолчанию установлен режим
тестирования диода. При пере-
ключении раздается звуковой
сигнал.
Для модели UT206: Переключе-
ние между тестом цепи на об-
рыв и измерением сопротивле-
ния, емкости и диода, по умол-
чанию установлен режим изме-
рения сопротивления. При пере-
ключении раздается звуковой
сигнал.
HOLD
Любое
Включение и выключение режи-
ма удерживания данных на дис-
плее прибора. При нажатии
кнопки раздается звуковой сиг-
нал.
Символы дисплея
Н
о
мер
Символ
Описани
е
1
AC
Индикатор переменного тока и напряже-
ния. Значение на дисплее является ус-
редненным.
DC
Индикатор постоянного напряжения. Зна-
чение на дисплее является усредненным.
2
AUTO
Индикатор режима автоматического вы-
бора пределов измерений.
3
%
Проценты. Единица измерения рабочего
цикла.
4
H
Рабочий режим сохранения данных на
дисплее.
5
Индикатор режима относительных изме-
рений. Значение на дисплее является
разницей между измеренным и ранее
сохраненным опорным значением.
6
Индикатор разряженной батареи. Внима-
ние! Во избежание повреждения прибора
срочно замените батарею при первом
появлении на дисплее индикатора разря-
женной батареи.
7
°C
Градусы Цельсия.
