Вентс 9291 горизонтальное 220*90 мм в упак. (1000048761) [12/30] Канал круглый телескопический

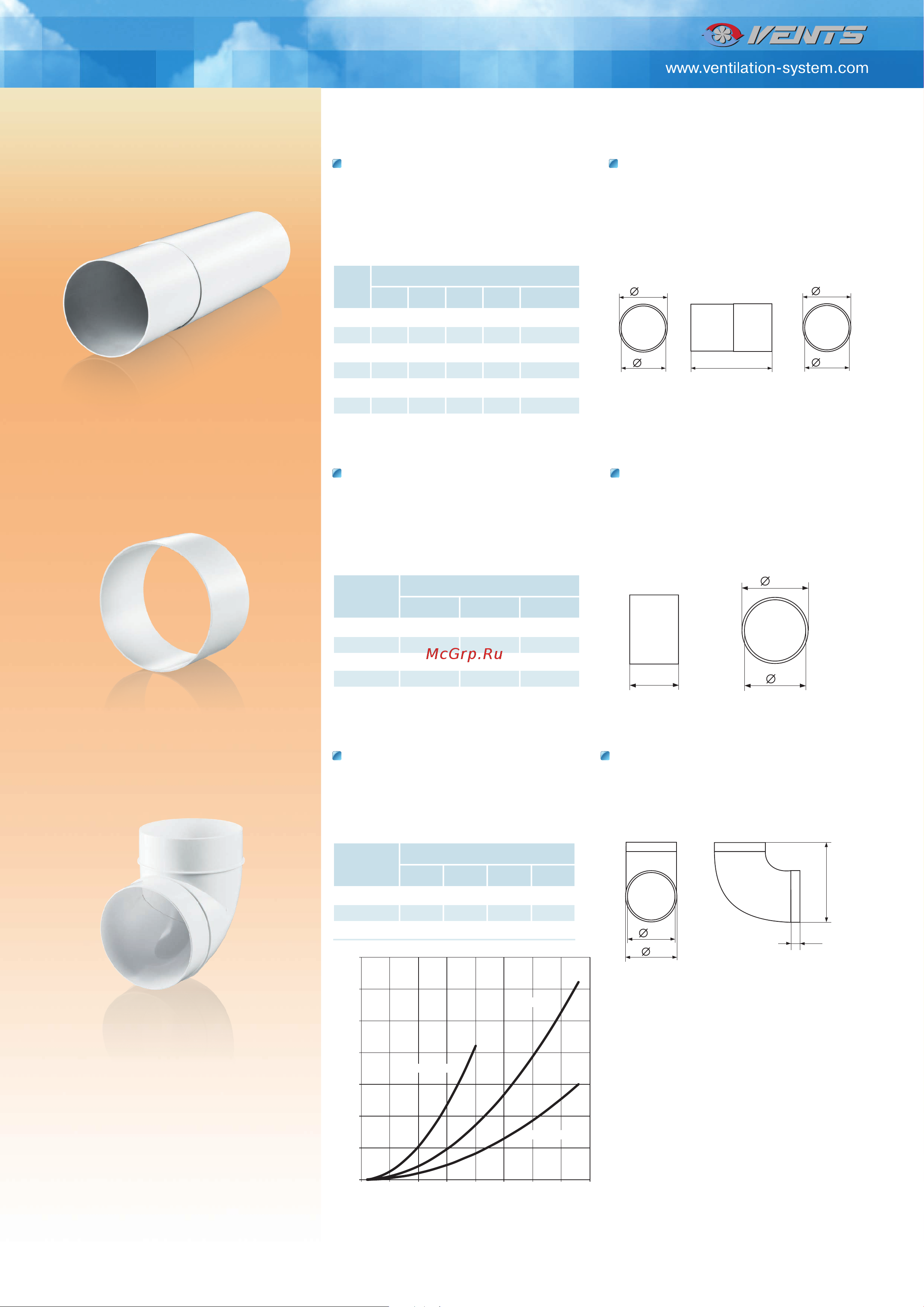

![Вентс 9291 горизонтальное 220*90 мм в упак. (1000048761) [12/30] Канал круглый телескопический](/views2/1880061/page12/bgc.png)
357
ВЕНТС. Бытовая вентиляция | Каталог № 6 | 01-2019
0
10
20
30
40
50
60
70
0 100 200 300 400 500 600 700 800
Применение
•
Для приточной или вытяжной вентиляции
различных помещений.
•
Для стенного монтажа.
Конструкция
•
Изготовлен из ПВХ белого цвета.
•
Телескопическая конструкция из двух ча-
стей.
•
Диаметры: 100, 125, 150 мм.
•
Длина канала меняется в диапазоне 300-
500 или 500-1000 мм.
Код
Размеры, мм
D D1 D2 D3 L
1805 100 103 104 107 300-500
2805 125 128 129 132 300-500
3805 150 153 154 157 300-500
1810 100 103 104 107 500-1000
2810 125 128 129 132 500-1000
3810 150 153 154 157 500-1000
Канал круглый
телескопический
D1
D L
D2
D3
канал
внутренний
канал
наружный
Применение
•
Для приточной или вытяжной вентиляции
различных помещений.
•
Для соединения круглых гибких каналов.
Конструкция
•
Изготовлен из ПВХ белого цвета.
•
Воздуховоды надеваются на соединитель и
закрепляются хомутами.
•
Присоединительные диаметры: 100, 125,
150, 200 мм.
Код
Размеры, мм
а D D1
1113 60 100 103
2123 60 125 128
3133 60 150 153
4143 60 200 204
Соединитель круглых
гибких каналов
a
D
D1
Потеря давления, Па
Расход воздуха, м
3
/ч
121 (
ø
100 мм)
222 (
ø
125 мм)
323 (
ø
150 мм)
Применение
•
Для приточной или вытяжной вентиля-
ции различных помещений.
•
Для соединения воздуховодов одного
диаметра под углом 90
0
.
Конструкция
•
Изготовлено из пластика белого цвета.
•
Присоединительные диаметры: 100, 125,
150 мм.
Код
Размеры, мм
D D1 а b
121 100 97 137 30
222 125 122 164 30
323 150 147 189 30
Колено 90°
для круглых каналов
b
a
D
D1
