CLIMATIQ 2.5 [8/16] Схема подключения к терморегуляторам

Подключите систему теплого пола к терморегулятору CLIMATIQ BT; PT после пол-

ного высыхания плиточного клея в соответствии с рекомендациями производителя.

Начертите схематично места установки кабеля, воспользовавшись приложением

на стр.13 и зарегистрируйте систему. Процесс регистрации описан в Гарантийном

талоне на стр. 14.

Получите удовольствие от использования интеллектуальной системы «теплого

пола» CLIMATIQ, экономьте электроэнергию и рекомендуйте нас!

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ

И МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Не изменяйте длину греющего кабеля.

• Не вносите изменения в конструкцию матов и терморегуляторов.

• Не включайте в электрическую сеть свернутые маты в рулон.

• Не подключайте (даже кратковременно) и не эксплуатируйте систему без тер-

морегулятора.

• Используйте финишное напольное покрытие с хорошей теплопроводностью

(кафельная плитка, натуральный камень, керамогранит и пр.).

• Не закрывайте обогреваемое напольное покрытие ковром, мебелью без ножек

и прочими предметами, плотно соприкасающимися своей поверхностью с полом.

• Не устанавливайте ICLIMATIQ на основания, обладающие теплоизолирующими

свойствами (дерево, пробка, пенопласты, гипсокартон и пр.).

• Монтируйте систему электрообогрева в обуви с мягкой подошвой.

• При первичном включении системы, для достижения заданной температуры

(28°С) может потребоваться от 6 до 24 часов в зависимости от теплофизических

параметров помещения.

• Не выставляйте температуру на терморегуляторе более 30°С.

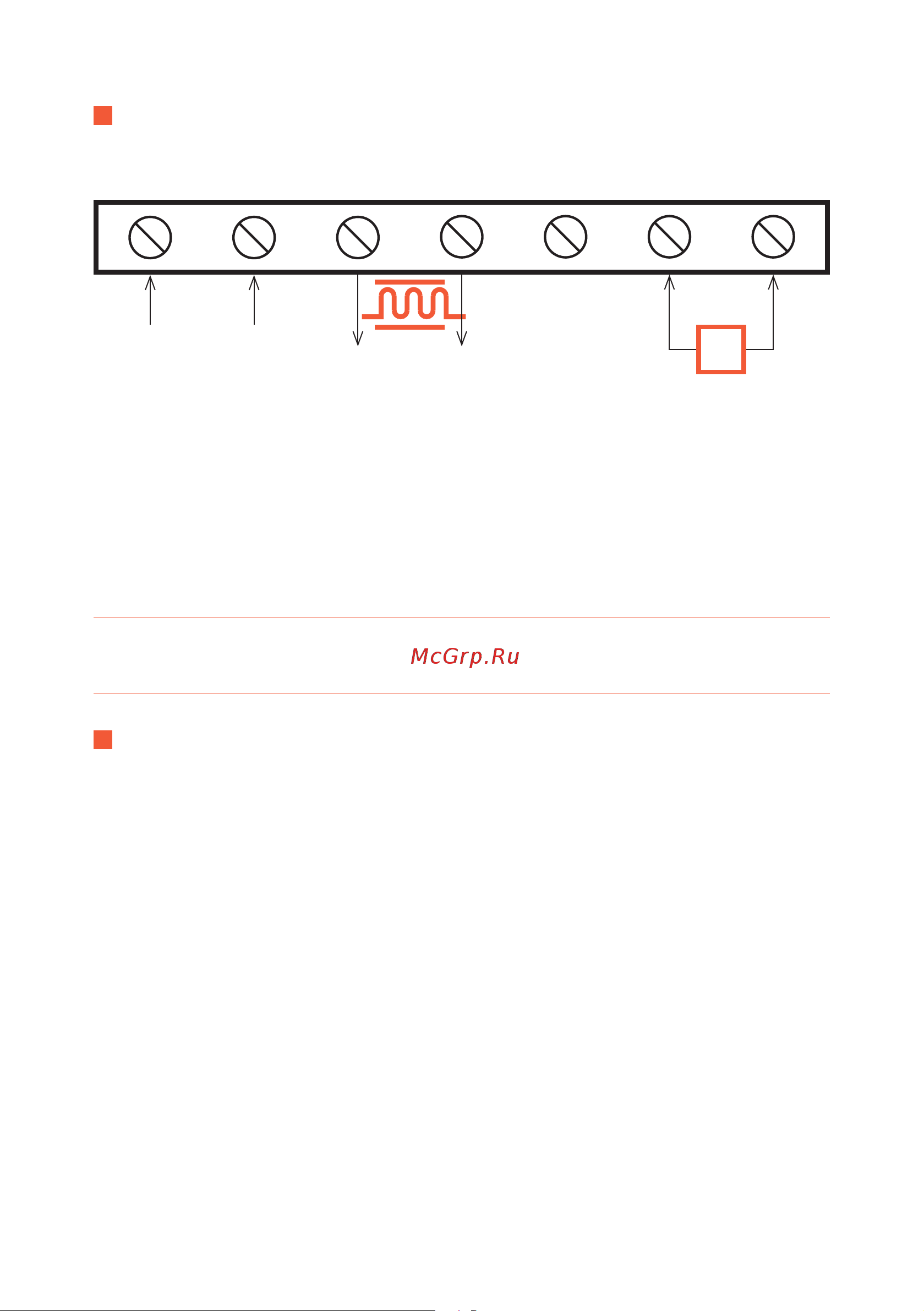

СХЕМА ПОДКЛЮЧЕНИЯ К ТЕРМОРЕГУЛЯТОРАМ

Датчик температуры

10 кОм

Греющий контур

макс. 3600 W

Ноль

16 A

~ ~

N N

Фаза

1 2 3 4 5 6 7
