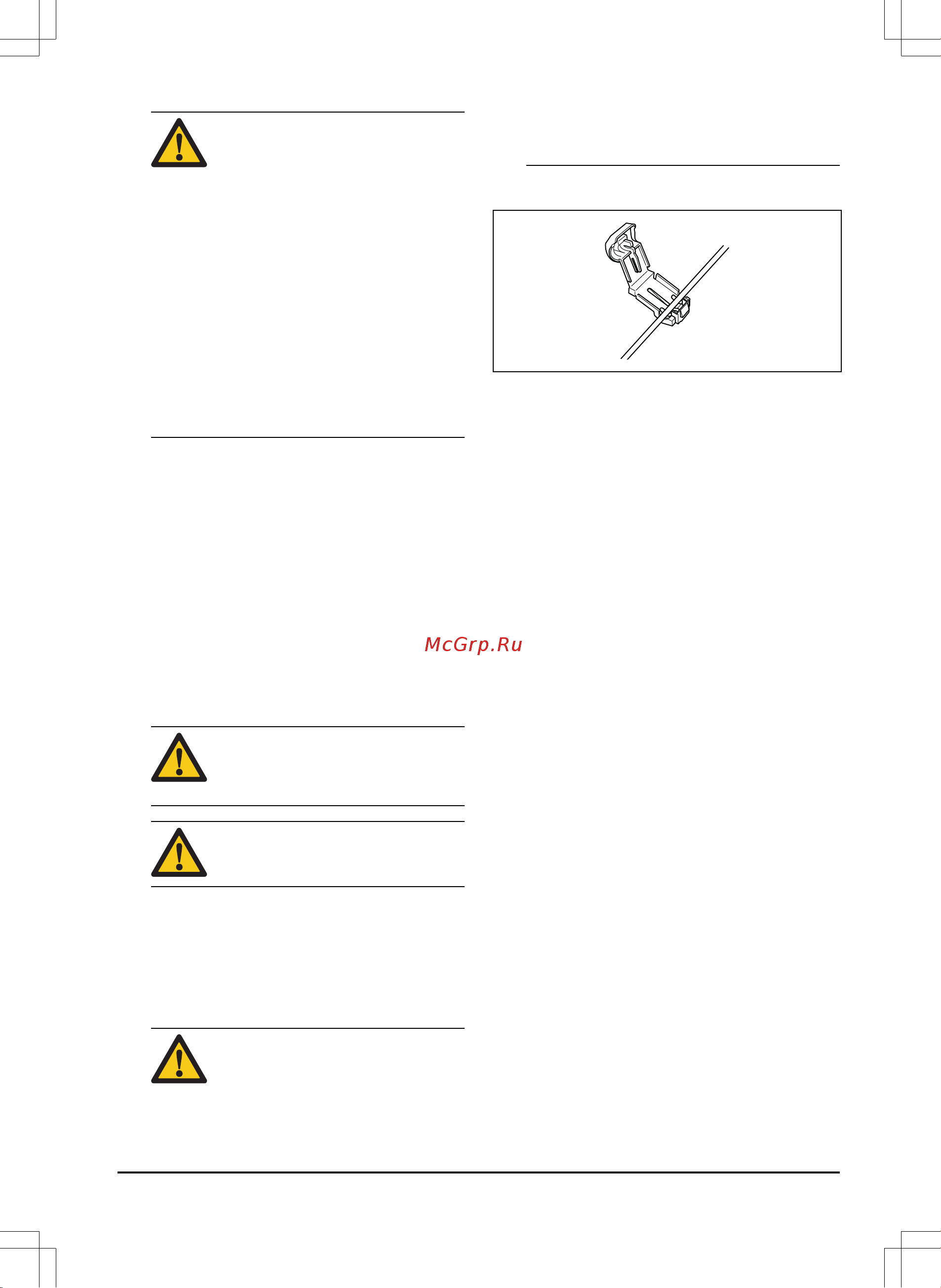

Gardena SILENO life 750 (15101-33.000.00) [21/60] Прокладка ограничительного провода
![Gardena SILENO life 750 (15101-33.000.00) [21/60] Прокладка ограничительного провода](/views2/1633429/page21/bg15.png)
ПРЕДУПРЕЖДЕНИЕ:
Применимо
для США/Канады.
Если источник питания
устанавливается вне
помещения: Риск поражения
электрическим током.
Подключайте кабель только к
розетке с крышкой и
прерывателем тока при
коротком замыкании на землю
(УЗО) класса A. Корпус розетки
должен обеспечивать защиту от
погодных условий
герметичность как со
вставленным, так и с
извлеченным штепселем.
6. Закрепите кабель низкого напряжения
фиксаторами
или заглубите его в землю.
См. раздел
Прокладка провода с
помощью фиксаторов на стр. 22
или
Заглубление ограничительного или
направляющего провода на стр. 22
.
7. Подсоедините провода к зарядной
станции. См. разделы
Прокладка
ограничительного провода на стр. 21
и
Прокладка направляющего провода на
стр. 21
.
8. Закрепите зарядную станцию в месте
установки с помощью винтов, входящих в
комплект поставки.
ВНИМАНИЕ: Запрещается
проделывать новые
отверстия в
основании зарядной станции.
ВНИМАНИЕ: Не становитесь на
зарядную станцию.
3.4.2 Прокладка ограничительного
провода
1.
Проложите ограничительный провод
вокруг всего рабочего участка. Прокладка
начинается и заканчивается за зарядной
станцией.
ВНИМАНИЕ: Не сворачивайте
лишний провод в бухту.
Свернутый провод вызывает
помехи и ухудшает связь с
изделием.
2. Откройте разъем и вставьте
ограничительный провод в
разъем.
3. Сожмите части разъема плоскогубцами.
4.
Обрежьте ограничительный провод на
расстоянии 1-2 см / 0.4-0.8 дюйма над
разъемами.
5. Установите правый разъем на
металлический контакт с меткой R.
6. Установите левый разъем на
металлический контакт с меткой L.
3.4.3 Прокладка направляющего
провода
1. Откройте разъем и вставьте провод в
разъем.
2. Сожмите части разъема плоскогубцами.
3. Обрежьте направляющий провод на
расстоянии 1-2 см / 0.4-0.8 дюйма над
разъемами.
4. Проведите направляющий провод через
прорезь в основании зарядной станции.
5. Установите разъем на металлический
контакт с меткой G.
6. Вставьте конец направляющего провода
в петлю на ограничительном проводе.
7. Обрежьте направляющий провод с
помощью кусачек.
8. Соедините направляющий и
ограничительный провода с помощью
соединителя.
1034 - 001 - Установка - 21
