RUS Инструкция по применению RUS Инструкция по применению

ВЫТЯЖКИ КУХОННЫЕ

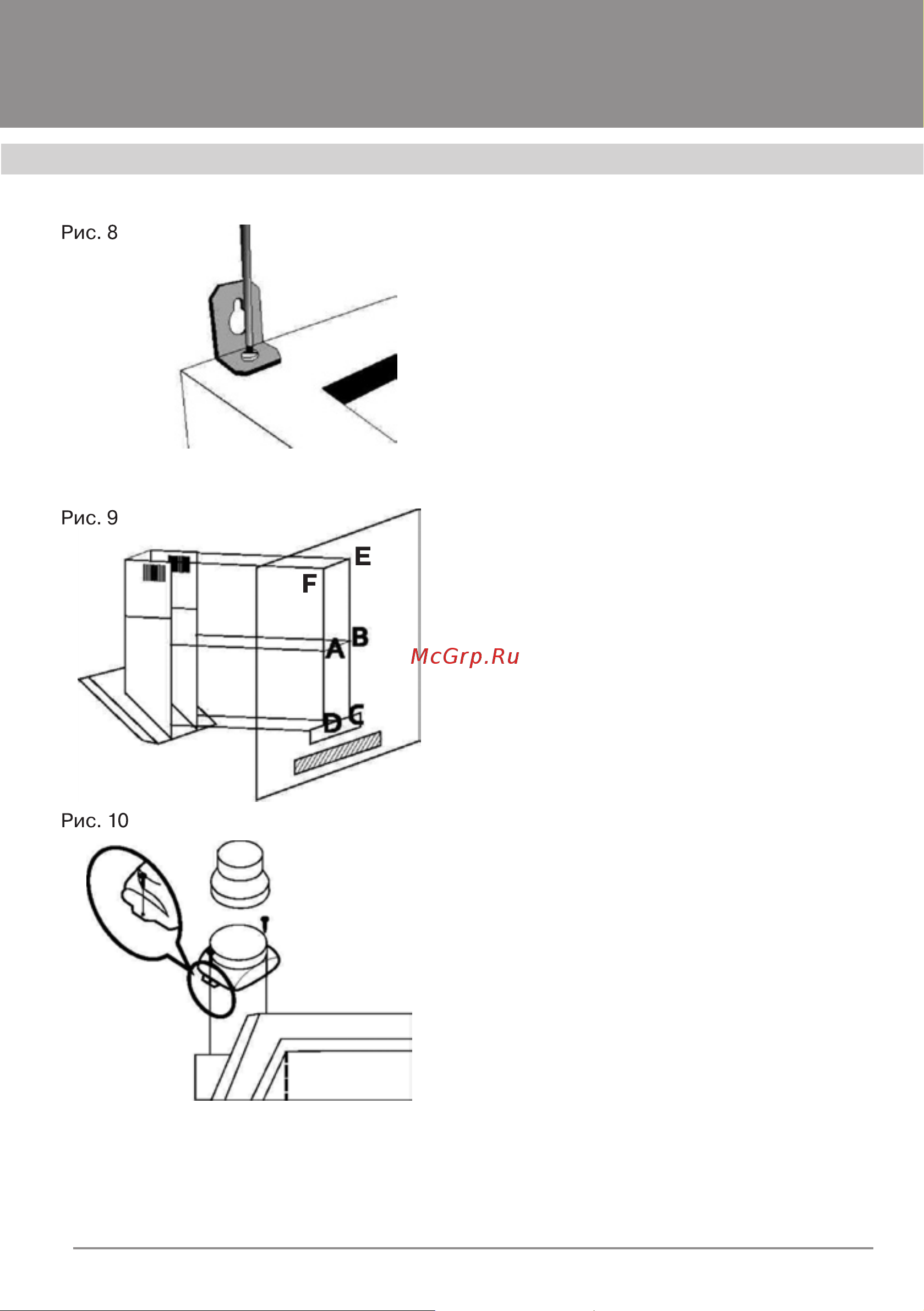

точки (А, В, С, D) на стене и просвер-

лите в них отверстия диаметром 8 мм.

Наметьте и просвер¬лите отверстия

диаметром б мм для монтажа планки

крепления декоративного короба (F, Е)

(рис. 9). При этом необходимо учиты-

вать, что планка относительно потолка

должна быть установлена таким обра-

зом, чтобы верхний край крепящегося

к ней внутреннего декоративного ко-

роба вплотную подходил к потолку.

3. Установите дюбели Ø 8 мм в отвер-

стия (А, В, С, D), а дюбели Ø 6 мм в от-

верстия (F, E).

4. Вверните два шурупа в два от-

верстия (А, В) таким образом, чтобы

расстояние между стеной и головкой

шурупа составляло 5 мм. Установите

планку крепления декоративного ко-

роба, ввернув шурупы в два верхних

отверстия (F, E).

5. Установите пластмассовый пере-

ходной фланец (если он не установлен)

на соответствующее место сверху вы-

тяжки с помощью двух шурупов (рис. 10).

6. Подвесьте вытяжку на шурупы (А,

В), выровняйте её по горизонту и затя-

ните шурупы отвёрткой. По заверше-

нии выравнивания окончательно за-

крепите вытяжку при помощи шурупов

через отверстия (С, D) изнутри вытяж-

ки (рис. 9).

Если Ваша вытяжка будет работать в

режиме отвода воздуха в вентиляци-

онную шахту, оденьте один конец гиб-

кого воздуховода (в комплект постав-

ки не входит) на переходной фланец.

Место стыковки переходного фланца

с воздуховодом промажьте гермети-

ком, а сам воздуховод закрепите на

переходном фланце с помощью хо-

мута (в комплект поставки не входит)

(рис. 11). Второй конец гибкого возду-

ховода соедините с вентиляционным

отверстием.

Избегайте лишних изгибов воздухо-

вода. Чем короче и прямее (без лиш-

них изгибов) воздуховод, тем выше
