Руководство по эксплуатации станка JET IBG-10 8
Рис.2
A. Абразивный диск
B. Чугунное основаниеа
C. Кнопка включения-выключения.
D. Подручник
E. Защитный экран
F. Защитный кожух
5. УСТАНОВКА И СБОРКА
5.1 Установка станка
Для предотвращения перемещения заточного
станка во время работы, он должен быть
надежно прикреплен к рабочей поверхности
или стойке. Крепежные элементы для этого не
входят в комплект поставки станка.
Совместите установочные отверстия на
станке с предварительно просверленными
отверстиями на верстаке или стойке. На Рис.
3 показаны расстояния между центрами
установочных отверстий.
Вставьте болты M8 и затяните их, используя
шайбы и гайки.
.
Рис.3

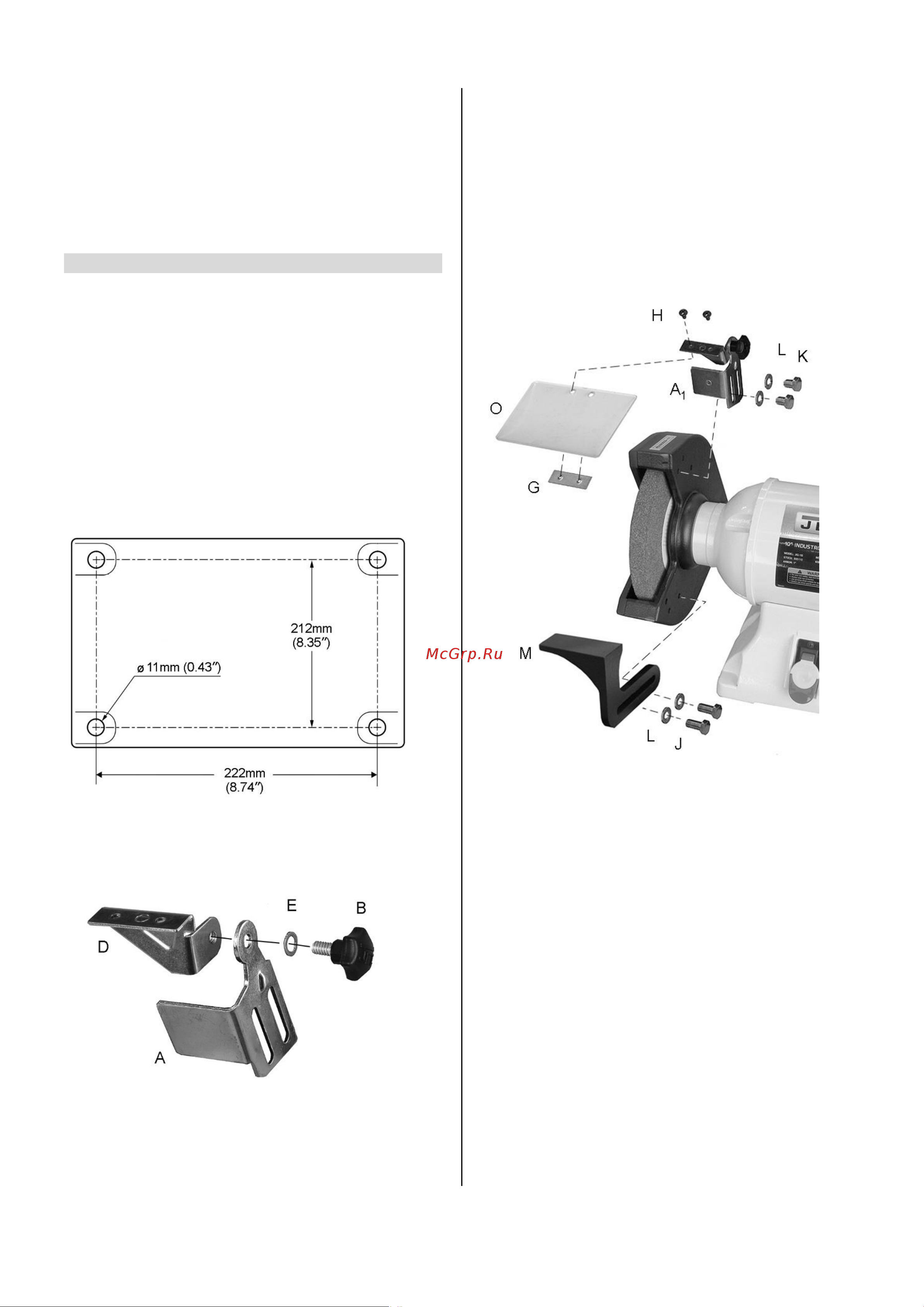

5.2 Установка экранов и подручников
Рис.4
Части сборных кронштейнов A и D
промаркированы «R» и «L» для определения
правой и левой установки.
Соберите части кронштейна A и D как
показано на рис.4
Прикрепите кронштейны к кожуху круга при
помощи двух болтов 3/8 x 1/2” (K) и двух
плоских шайб 3/8" (L).
Между щитком кронштейна и поверхностью
диска необходимо поддерживать расстояние
примерно 1,6 мм
Вставьте два винта с круглой головкой 3/16” x
1/2” (H) в отверстия в кронштейне, защитном
экране (O) и пластине (G) с резьбовыми
крепежными отверстиями. Затяните винты (H)
Рис.5
Установите подручник (М) при помощи двух
болтов 3/8" x 3/4" (J) и двух плоских шайб 3/8"
(L) на кожух абразивного круга.
Подручники должны быть установлены на
расстоянии примерно 1,6 мм от поверхности
круга или иной используемой оснастки. По
мере износа круга подручник необходимо
смещать для поддержания необходимого
зазора в 1,6 мм.
5.3 Установка вытяжного патрубка
Натяните один конец шлангов на тройник, а
другой – на фланцы защитных кожухов кругов.
Выходной патрубок тройника имеет наружный
диаметр 63 мм для подсоединения системы
отвода пыли.
