• 7 •
4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-
ческих и динамических нагрузок.
4.11 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-
пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работа-
ющие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном
для сгорания топлива. При подаче воздуха в недостаточном объеме, возникает опасность отравления газо-
образными продуктами сгорания, которые всасываются обратно в помещение.
4.12 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используемое
для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам, кото-
рые только направляют воздух обратно в комнату).
4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-
ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев, когда
за такими лицами осуществляется надзор или проводится их инструктирование относительно использова-
ния данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор за детьми с
целью недопущения их игр с прибором.
АРКАДА • РОТОНДА
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
ПРЕДУПРЕЖДЕНИЕ: доступные части кухонной вытяжки могут нагреваться, при использовании с при-
борами для приготовления пищи.
!

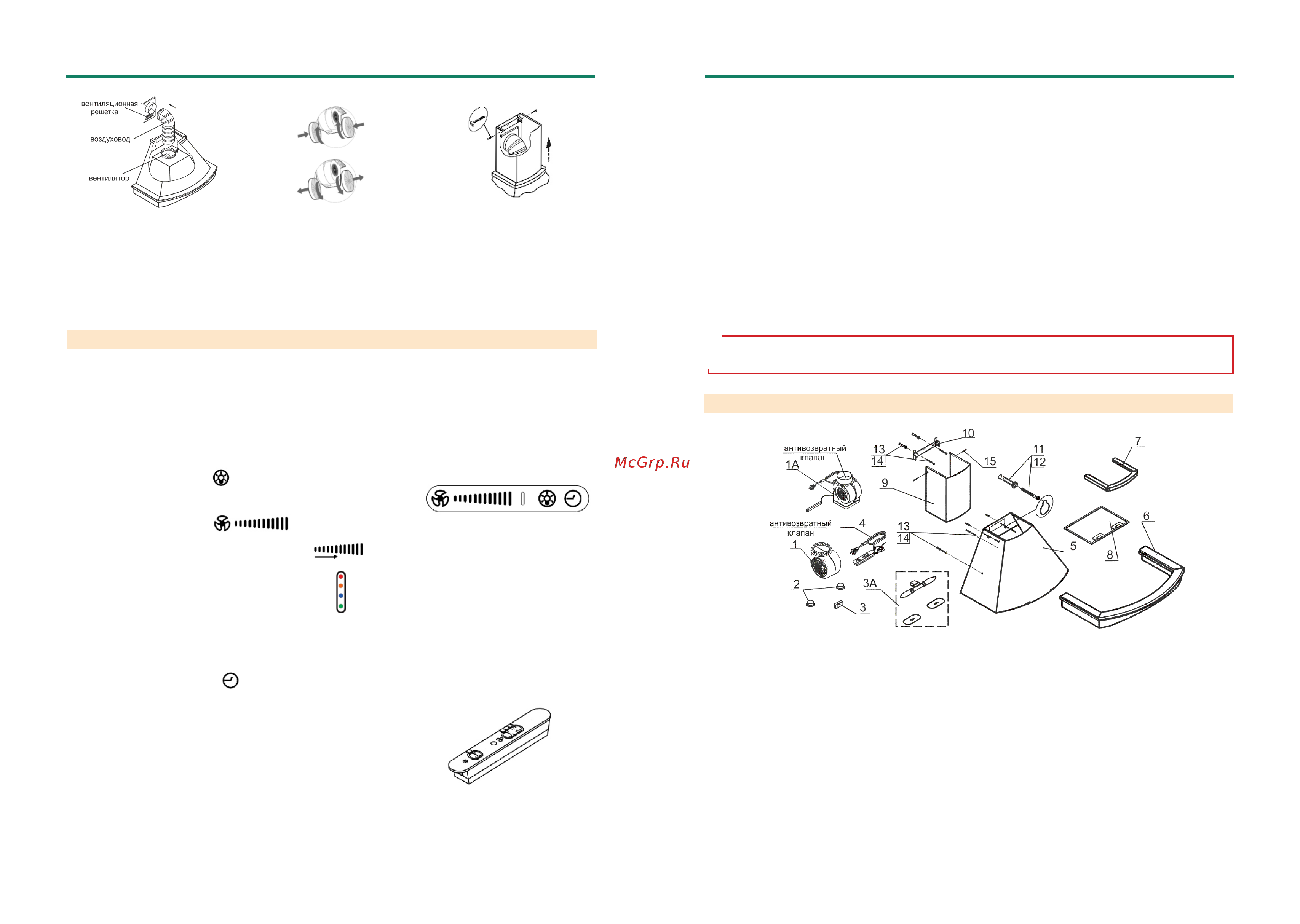

5 УСТРОЙСТВО
рис. 3
1
1А
2, 3
Светильники
галогенные,
трансформатор.
3А
Лампы накаливания
с патронами, стек
ла фонаря.
4
Блок
переключателей.
5 К
орпус.
6,
7
Обрамление
нижнее, обрамление верхнее.
8, 9 Филь
тр алюминиевый,
фальштруба.
10 Кронштейн
для
крепления фальштрубы.
11,12 Дюбели Ø8х40мм
( для
КВ «Аркада 60П-650-П3Г
бел муар»)
и
винты
самонарезающие
4,2х41 для основного крепления
вытяжки к стене.
13,14
15
Винт
самонарезающий
3,5х11
для крепления фальштрубы
к
кронштейну
Вентилятор.
Вытяжная
группа с сенсорным перек
лючателем и проводами.
Ø10х50мм-
( 6х50мм-для
КВ «Аркада 60П-650-П3Г
бел
муар»)
Дюбели Ø
8х40мм и
винты самонарезающие 4,2х41для крепления
кронштейна и
дополнительного
крепления вытяжки к стене.
• 10 •
рис. 8
6.4 В зависимости от режима эксплуатации кухонной вытяжки соедините вентилятор с вентиляционной ре-
шеткой полужестким воздуховодом (рис. 7) или установите на вентилятор угольные фильтры. Угольные фи-
льтры устанавливаются на защитные решетки корпуса вентилятора (рис. 7А)
Проверьте свободный ход антивозвратного клапана при установке воздуховода.
6.5 Выдвиньте фальштрубу, оденьте ее на кронштейн (рис. 8) и закрепите винтами.
рис. 7
рис. 7a
7 ПОРЯДОК РАБОТЫ
рис. 9
Область с обозначением включает лампы освещения. При
касании этой области лампы включаются, при повторном касании
- выключаются.
Областью с обозначением включается вентилятор
и регулируется его скорость.
При перемещении пальца по данной области вправо увеличивается скорость вентилятора
от первой до четвертой (в обратную скорость уменьшается.)
При увеличении скорости вентилятора на панели загораются соответствующие светодиодные
индикаторы:
- при включении первой скорости загорается зеленый индикатор;
- при включении второй скорости добавочно включается синий;
- при включении третьей скорости добавочно включается оранжевый;
- при включении четвертой скорости добавочно включается красный.
При касании обозначения , включается таймер. При включенном
таймере индикаторы начинают мигать. Таймер отключает вентилятор через 10 минут
7.2.2 Ползунковый переключатель (рис. 10).
Правый переключатель регулирует скорость работы вентилятора:
позиция 0 - вентилятор выключен;
позиция 1 - низкая скорость работы вентилятора;
позиция 2 - средняя скорость работы вентилятора;
позиция 3 - высокая скорость работы вентилятора.
Включение сигнального индикатора информирует о работе вентилятора.
Левый переключатель регулирует режим освещения в соответствии с обозначением:
1 - включено; 0 - выключено.
7.1 Рекомендуется включать вытяжку перед началом приготовления пищи и после завершения приготов-
ления оставлять ее включенной примерно на 15 минут, чтобы обеспечить удаление загрязненного воздуха.
7.2 Управление кухонной вытяжкой производится одним из переключателей:
- сенсорным переключателем со светодиодным индикатором скорости вентилятора;
- ползунковым переключателем.
7.2.1 Сенсорный переключатель (рис.9) имеет три сенсорные области управления и индикатор, который по-
казывает скорость вентилятора от “0” - вентилятор выключен и до “4” - максимальная скорость.
рис. 10
