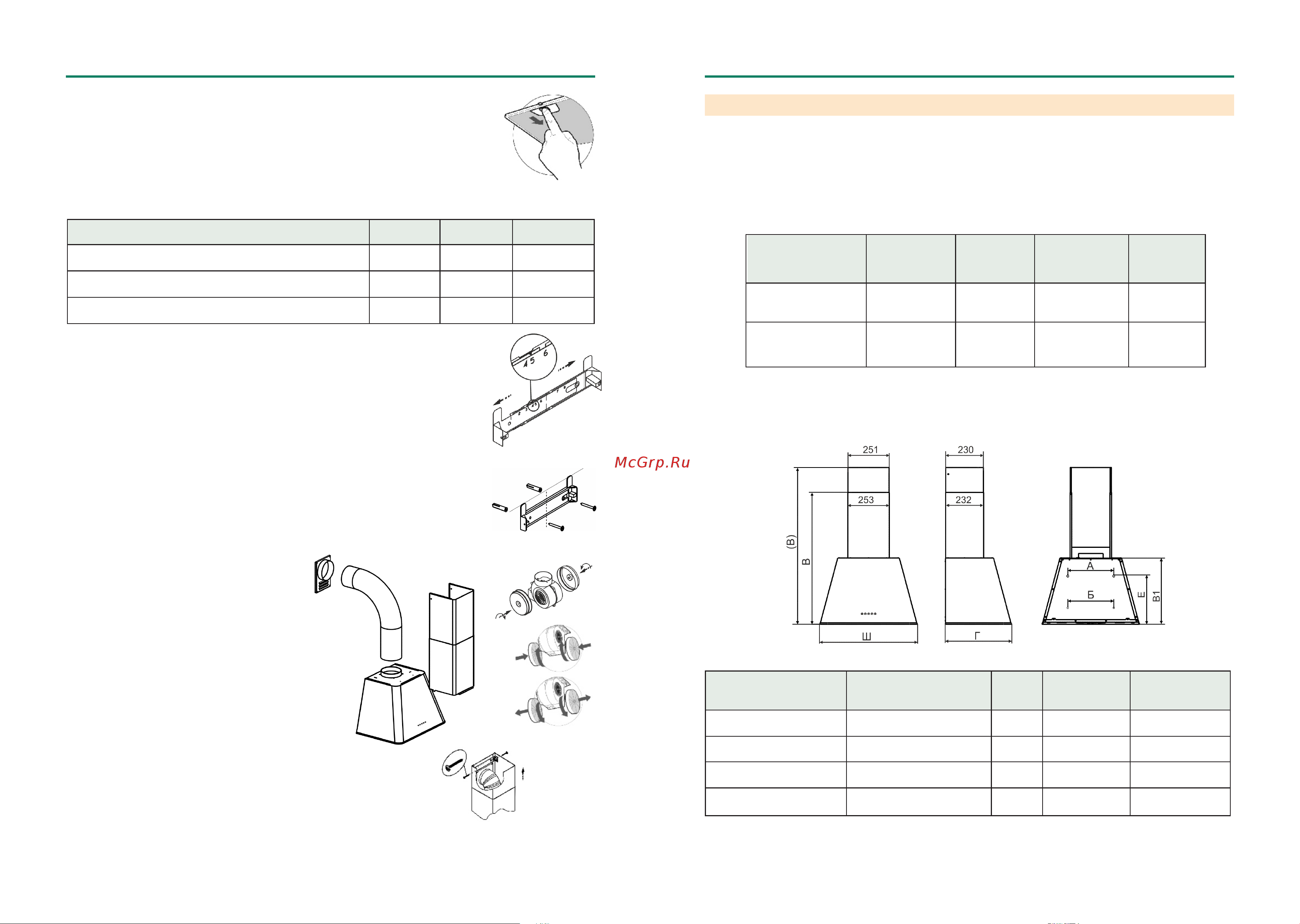

2 ТЕХНИЧЕСКИЕ ДАННЫЕ
6.2 Крепление кронштейна к стене:
- прежде чем прикрепить кронштейн к стене, необходимо выставить его на нуж-
ный размер (равный ширине верхней фальштрубы). Увеличьте размер кронштейна
(если это необходимо), раздвинув его, и установите фиксатор напротив цифры 5
(см. рис. 5);
- установите на вытяжку комплект из двух телескопических фальштруб;
- верхнюю фальштрубу выдвиньте на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную
линию, затем снимите фальштрубы;
- приложите кронштейн к стене, как показано на рис. 6;
- осевая линия кронштейна должна совпадать с осевой линией вытяжки, а вер-
хний край с ранее проведенной горизонтальной линией;
- обозначьте центры отверстий для крепления кронштейна;
- просверлите два отверстия Ø 8х40 мм и забейте дюбели;
- прикрепите кронштейн к стене винтами.
рис. 5
рис. 4
рис. 7
ТАБЛИЦА 1
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
рис. 9
2.1 Номинальное напряжение, В, частота, Гц 220, 50
2.2 Класс защиты II по ГОСТ МЭК 335-1
2.3 Степень защиты от влаги обычное исполнение
2.4 Режим работы продолжительный
2.5 Климатическое исполнение УХЛ4.2 по ГОСТ15150
рис. 2
- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на
пружинный замок на фильтре и потяните его вниз и на себя (рис. 4);
- навесьте вытяжку через отверстия типа «замочная скважина»;
- разметьте центры отверстий для дополнительного крепления вытяжки (размер «Б»);
- снимите вытяжку и просверлите два отверстия для дюбелей Ø8х40мм и забейте их;
- навесьте прибор и дополнительно закрепите двумя самонарезающими винтами;
- установите фильтры.
Габариты
Торговое наименование
Габаритные размеры, мм
ШХГхВ(В)
В1
Масса, кг
(без упаковки)
Тип угольного
фильтра
Гамма 60П-650-Э3Д
594х402х802(1280)
402
11,5
Ф-02 (2 шт.)
Гамма 60Н-650-Э3Д
594х402х802(1280)
402
10,8
Ф-02 (2 шт.)
Бета 60П-650-П3Д
594х402х741(1210)
355
11,8
Ф-02 (2 шт.)
Дельта 60П-430-П3Д
590х400х687(1160)
300
11,6
Ф-02 (2 шт.)
Серия вентилятора*
Уровень шума
дБА, не более
Лампы
в том числе
мощность
ламп, Вт
430
60
LED-диодные
2х2,4 (2х3,5)
650
60
LED-диодные
2х2,4 (2х3,5)
ТАБЛИЦА 2
Торговое наименование
А(мм)
Б(мм)
Е(мм)
Гамма 60П(Н)-650-Э3Д
280
280
300
Бета 60П-650-П3Д
280
280
247
Дельта 60П-430-П3Д
320
320
235
ТАБЛИЦА 3
6.3 В зависимости от режима эксплуатации
кухонной вытяжки соедините вентилятор с венти-
ляционной решеткой воздуховодом (рис. 7) или у-
становите на вентилятор угольные фильтры.
Угольные фильтры устанавливаются на защитные
решетки корпуса вентилятора (рис.8).
Проверьте свободный ход антивозвратного
клапана вентилятора при установке вытяжки.
6.4 Установите фальштрубы (рис. 7).
Выдвиньте верхнюю фальштрубу, оденьте ее на
кронштейн (рис. 9) и закрепите самонарезающи-
ми винтами.
6.5 Для вытяжек из нержавеющей стали:
- снимите защитную пленку с корпуса и
фальштруб;
- будьте осторожны при установки фальштруб,
не повредите поверхности из нержавеющей ста-
ли. Их легко поцарапать.
.
* - соответствует максимальной воздухопроизводительности вентилятора (куб.м/час) и указана в обозна-
чении КВ во втором цифровом блоке (Гамма 60П-650-Э3Д).
