• 8 •
• 5 •

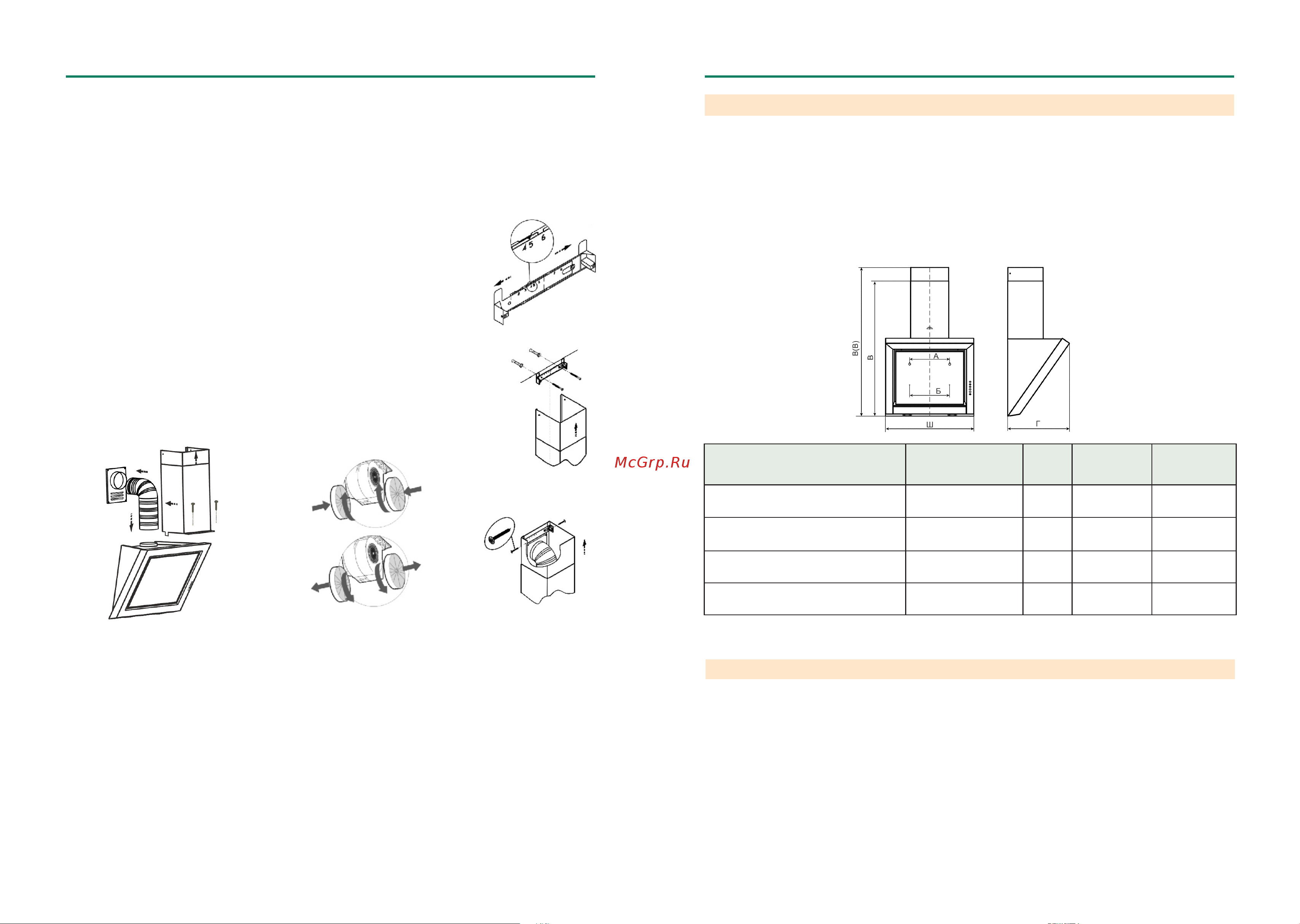

рис. 5
рис. 6
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
ТАБЛИЦА 1
3 КОМПЛЕКТНОСТЬ
рис. 2
Торговое наименование
Габаритны размеры,
мм ШхГхВ (В)
А (мм)
Б (мм)
Масса, кг
без упаковки
Тип угольного
фильтра
Гранат Inox S4 60Н-700-Э4Д
590х413х900(1370)
280
16,1
Ф-02 (2 шт.)
Графит 60Н-700-Э4Д
590х485х912(1380)
280
21
Ф-02 (2 шт.)
Гранат Inox S4 90Н-700-Э4Д
896х413х900(1370)
280
20,9
Ф-02 (2 шт.)
Графит 80Н-700-Э4Д
793х485х912(1380)
280
23
Ф-02 (2 шт.)
В - высота вытяжки с нижней фальштрубой.
(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой
6.2 Крепление кронштейна к стене:
џ прежде чем прикрепить кронштейн к стене, необходимо выставить его на нужный
размер (равный ширине верхней фальштрубы);
џ увеличьте размер кронштейна (если это необходимо) и установите фиксатор на-
против цифры 5 (см. рис. 5);
џ установите на кухонную вытяжку комплект из двух телескопических фальштруб;
џ верхнюю фальштрубу выдвиньте на нужную высоту;
џ сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную ли-
нию, затем снимите фальштрубы;
џ приложите кронштейн к стене, как показано на рис. 6;
џ осевая линия кронштейна должна совпадать с осевой линией вытяжки, а верхний
край с ранее проведенной горизонтальной линией;
џ обозначьте центры отверстий для крепления кронштейна;
џ просверлите два отверстия Ø8х40 мм и забейте дюбели;
џ прикрепите кронштейн к стене винтами.
рис. 7
рис. 8
6.3 В зависимости от режима эксплуатации вытяжки соедините вентилятор с вентиляционной решеткой
воздуховодом (рис. 7) или установите на вентилятор угольные фильтры, если они предусмотрены. Угольные
фильтры устанавливаются на защитные решетки корпуса вентилятора (рис. 7А).
Проверьте свободный ход антивозвратного клапана вентилятора при установке кухонной вытяжки.
6.4 Установка фальштруб (рис. 7).
На нижней фальштрубе имеются специальные «ушки», которые необходимо направить в пазы, располо-
женные на верхней панели вытяжки. Затем нижнюю фальштрубу необходимо зафиксировать двумя самона-
резающими винтами 3,5х11 мм. Выдвиньте верхнюю фальштрубу, навесьте ее на кронштейн (рис.8) и закре-
пите винтами.
6.5 Для вытяжек из нержавеющей стали:
- снимите защитную пленку с корпуса и фальштруб;
- будьте осторожны при установки фальштруб, не повредите поверхности из нержавеющей стали. Их легко
поцарапать.
рис. 7А
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
2.1 Воздухопроизводительность вентилятора, куб. м /час, max 700
2.2 Уровень шума, дБА., не более 58
2.3 Номинальное напряжение, В, частота, Гц 220, 50
2.4 Потребляемая мощность, Вт, не более 190
в том числе LED-диодных ламп, Вт 2х3,5 (2х2,4
2.5 Класс защиты I по ГОСТ МЭК 335-1
2.6 Степень защиты от влаги обычное исполнение
2.7 Режим работы продолжительный
2.8 Климатическое исполнение УХЛ4.2 по ГОСТ15150
3.1 Кухонная вытяжка 1 шт.
3.2 Фальштруба верхняя 1 шт.
3.3 Фальштруба нижняя 1 шт.
3.4 Кронштейн для фальштрубы 1 шт.
3.5 Крепежные изделия:
винтсамонарезающий 3,5х11 4 шт.
винтсамонарезающий 4,2х41 2 шт.
винт самонарезающий 6х50 4 шт.
дюбель пластмассовый Ø8х40 2 шт.
дюбель пластмассовый Ø10х50 4 шт.
• ГРАФИТГРАНАТ GLASS S4 • ГРАНАТ INOX S4
џ совместите осевую линию шаблона с осевой линией для установки вытяжки над плитой;
џ по шаблону разметьте отверстия для крепления кухонной вытяжки ;
џ просверлите четыре отверстия и забейте в них дюбели Ø10х50 мм;
џ вверните два самонарезающих винта 6х50 мм (размер А, рис. 2);
џ навесьте вытяжку через отверстия типа «замочная скважина» и дополнительно закрепите ее двумя
самонарезающими винтами 6х50 мм (размер Б, рис. 2).
џ установите фильтр на место;
џ закройте панель.
