Серия
вентилятора*
Уровень шума
дБА, не более
Лампы
Потребляемая мощность
КВ, не более, Вт
в том числе
мощность ламп, Вт
Класс защиты по
ГОСТ МЭК 335-1
400
вытяжка 57
рециркуляция 62
накаливания
LED-диодные
210
130
2х40
2х2,4 (2х3,5)
II
650
60
накаливания
230
2х40
II
700
58
LED-диодные
190
2х2,4 (2х3,5)
I

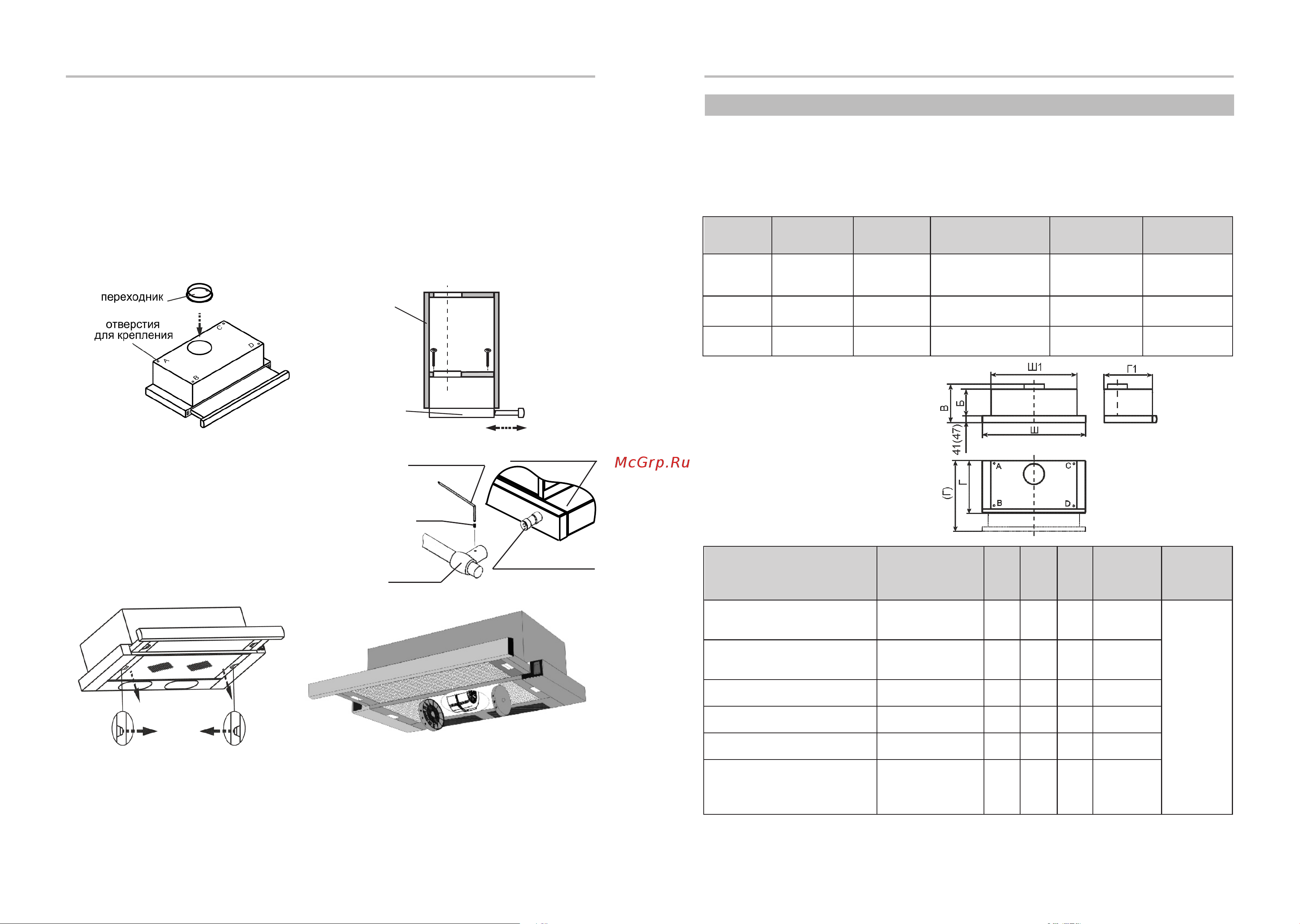

ТАБЛИЦА 1
• 8 • • 5 •
рис. 5
рис. 6
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
NT5311BX, NT6311BX.
(Г) - глубина вытяжки с максимально выдвинутой панелью.
(47) - для Нейтрино 50/60,
рис. 8
рис. 7
рис. 2
рис. 4
6.4 Для вытяжки Интегра 50/60П-400-В2Л рейлинг.
После установки вытяжки, необходимо прикрепить рейлинг рис. 6.
- наденьте трубу с держателями на опоры;
- ключом шестигранником затяните до упора винты, фиксирую-
щие держатели на опорах.
6.5 Режим «рециркуляции«:
- снимите алюминиевый фильтр, для этого нажмите на пружин-
ный замок на фильтре и потяните его вниз и на себя (рис. 7);
- установите два угольных фильтра см. табл.1 и (рис.8), предва-
рительно удалив с них упаковочную пленку;
ключ
шестигранник
опора держателя
держатель
вытяжка
винт
Угольные фильтры устанавливаются на защитные решетки корпуса вентилятора, путем легкого нажа-
тия и поворота (рис. 8).
Фильтрация воздуха осуществляется с помощью двух угольных фильтров, затем очищенный воздух возвра-
щается в помещение.
ТАБЛИЦА 2
вытяжка
полка
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ
2.1 Номинальное напряжение, В, частота, Гц 220,50
2.2 Степень защиты от влаги обычное исполнение
2.3 Режим работы продолжительный
2.4 Климатическое исполнение УХЛ 4.2 по ГОСТ15150
* - соответствует максимальной воздухопро-
изводительности вентилятора (куб.м/час) и у-
казана в обозначении КВ во втором цифро-
вом блоке (Интегра 50П(Н)-400-В2Л).
Торговое наименование
Габаритные
размеры, мм
ШхГ(Г)хВ
Ш1
(мм)
Г1
(мм)
Масса, кг
без
упаковки
Тип
угольного
фильтра
Интегра 45П-400-В2Л
Интегра Glass 45Н-400-В2Д
450х307(430)х199
346
280
4,8
5,0
Ф-05
Интегра 50П(Н)-400-В2Л
Интегра Glass 50Н-400-В2Д
500х307(430)х199
396
280
5,0
5,3
Интегра 50П-400-В2Л рейлинг
500х348(472)х199
396
280
5,7
Нейтрино 50П(Н)-400-В2Л
500х310(433)х205
396
280
5,0
NT5311BX
500х310(433)х205
396
280
5.0
Интегра 60П(Н)-400-В2Л
Интегра Glass 60П(Н)-400-В2Л
Интегра Glass 60Н-400-В2Д
600х307(430)х199
496
280
5,5
6,0
6,0
6.1 Установите пластиковый переходник и зафиксируйте его защелками (рис. 4).
(для всех, кроме вытяжек Интегра S2 60Н(П)-700-В2Д и Интегра Glass 60Н(П)-650-В2Л )
6.2 При наличии в комплектности ламп накаливания, установите их в патрон.
6.3 Крепление кухонной вытяжки к верхней полке над плитой (рис. 4, рис. 5):
- при установке вытяжки соблюдайте указания п. 1.2 (рис.1);
- просверлите четыре отверстия для крепления в нижней панели полки, используя монтажный шаблон
(можно использовать шаблон расположенный на упаковке);
- вырежьте по монтажному шаблону отверстие в полке для переходника и гофрированного воздухово-
да для отвода воздуха;
- вырежьте дополнительное отверстие в полке шкафа (рис. 5) для воздуховода при работе в режиме
«вытяжки»и для свободного прохождения воздуха при работе в режиме «рециркуляции».
- вытяжку прикрутите самонарезающими винтами 4.2х41мм, входящими в комплект поставки;
- выдвижная панель при движении не должна задевать за переднюю панель полки и царапать ее.
ИНТЕГРА • ИНТЕГРА GLASS S2• ИНТЕГРА • НЕЙТРИНО • NT5311BX• NT6311BX
