Инструкция по эксплуатации Страница: 7

Elikor Капелла 60П-700-П3Д бежевый / дуб неокрашенный [7/8] Устройство

• 7 •

• 10 •

4.7 Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1.

4.8 Не допускайте возникновения факельного пламени под вытяжкой! Пламя газовых конфорок всегда

должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может повредить прибор.

4.9 Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,

обученным правилам работы с электроустановками. При повреждении электрического шнура, его замену

производит квалифицированный специалист сервисной службы. Категорически запрещается обрезать

вилку при монтаже кухонной вытяжки.

4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-

ческих и динамических нагрузок.

4.11 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работа-

ющие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном

для сгорания топлива. При подаче воздуха в недостаточном объеме возникает опасность отравления газо-

образными продуктами сгорания, которые всасываются обратно в помещение.

4.12 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используемое

для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам, кото-

рые только направляют воздух обратно в комнату).

4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев,

когда за такими лицами осуществляется надзор или проводится их инструктирование относительно ис-

пользования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор

за детьми с целью недопущения их игр с прибором.

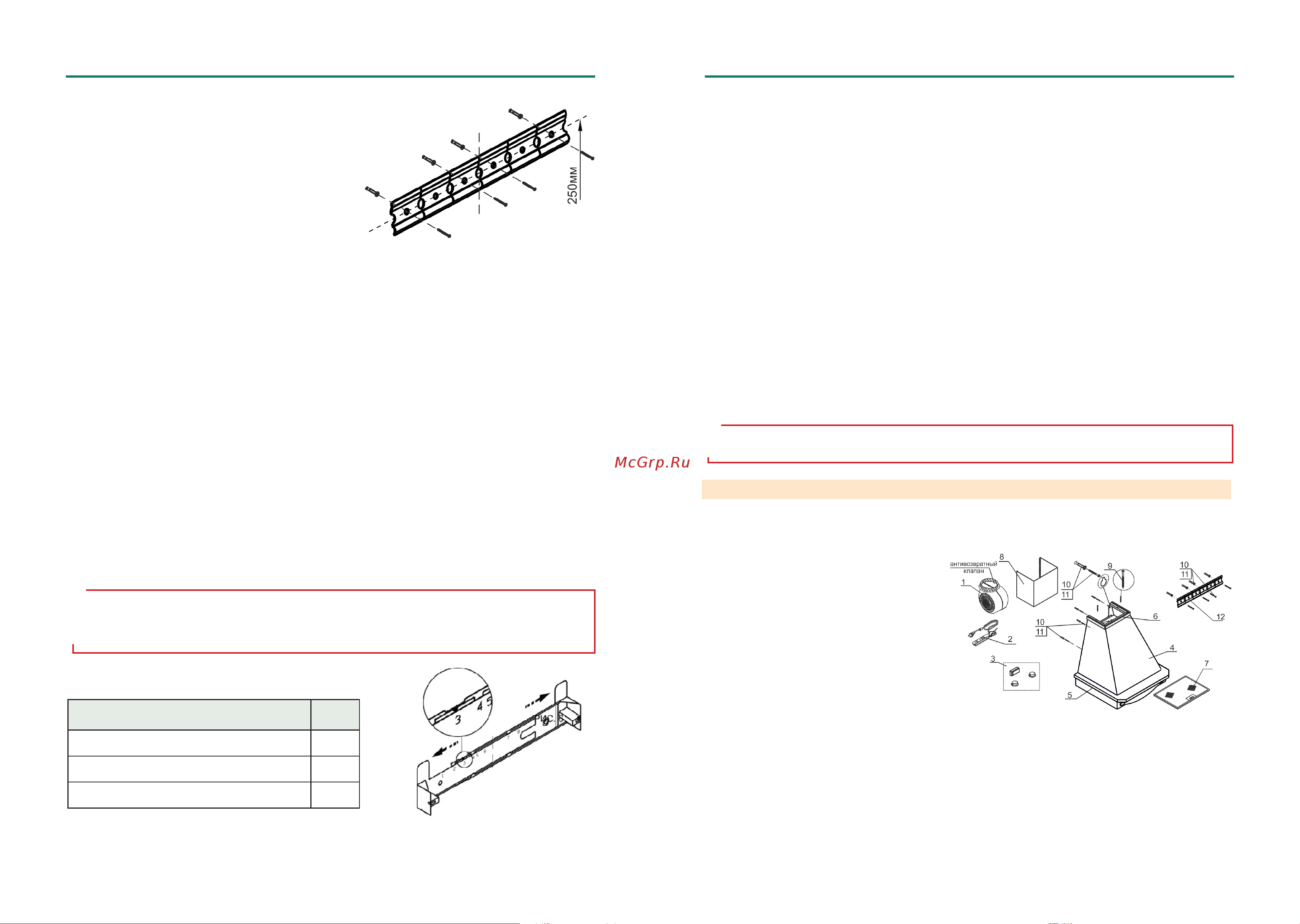

5 УСТРОЙСТВО

ДЛЯ КВ «АМПИР 60», «ГРИЛЬЯЖ 60», «КАПЕЛЛА 60», «ПИРАМИДА 90»

1 Вентилятор.

2 Переключатель ползунковый.

3 Светильники галогенные, трансформатор.

4 Кожух.

5, 6 Обрамление нижнее, обрамление верхнее.

7 Фильтр алюминиевый.

8 Фальштруба.

9 Винты самонарезающие 4,2х32 для крепления верхнего обрамления и фальштрубы к кожуху вытяжки.

10, 11 Дюбели Ø8х40мм и винты самонарезающие 4,2х41 для основного и дополнительного крепления .

вытяжки к стене.

12 Планка крепежная для основного крепления к стене кухонной вытяжки Пирамида 90.

рис. 6

6.4 Установка кухонной вытяжки «Пирамида 90 :»

- от линии установки нижней кромки вытяжки, на расстоя-

нии 250 мм прикрепите планку крепежную для навесов рис. 6

(расположите планку таким образом, чтобы между верхним

краем и стеной был зазор, а нижний край плотно прилегал к

стене);

- осевая линия планки должна совпадать с осевой линией

вытяжки;

- затем, при помощи регулируемых навесов, расположен-

ных на задней стенке вытяжки, навесьте ее (с ранее

установленной на ней фальштрубой п.6.2) на планку кре-

пежную.

рис. 7

рис. 3

ТАБЛИЦА 3

Наименование

Рококо 60

Ампир 90, Грильяж 90, Капелла 90, Рококо 90

Пергола 60

ВНИМАНИЕ: в зависимости от варианта монтажа используйте самонарезающие винты и дюбели,

соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-

дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на

которой должна быть смонтирована кухонная вытяжка!.

- при помощи регулировочных винтов, можно подрегулировать положение кухонной вытяжки по горизон-

тали, по высоте и глубине;

- разметьте отверстия для установки дюбелей Ø8х40мм для дополнительного крепления вытяжки размер

«Б»;

- снимите прибор, просверлите отверстия и установите дюбелей Ø8х40мм и установите их;

- навесьте вытяжку и закрепите дополнительно двумя самонарезающими винтами размер «Б».

6.5 Крепление кронштейна к стене (рис. 7, 8)

Для вытяжек «Пергола 60 , «Ампир 90 , «Грильяж 90 , «Капелла 90 «Рококо 60/90 :

- прежде чем прикрепить кронштейн к стене, необходимо выставить его на нужный размер (равный шири-

не верхней фальштрубы) рис.7, для этого увеличьте размер кронштейна (если это необходимо) и установите

фиксатор напротив цифры соответствующей Вашей вытяжке (см. графа N, табл.3 )

- выдвиньте фальштрубу на нужную высоту;

- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную линию рис. 8 (фальштрубу

опустите внутрь вытяжки );

- приложите кронштейн к стене, как показано на рис.8;

- осевая линия кронштейна должна совпадать с осевой линией вытяжки, а верхний край с ранее проведен-

ной горизонтальной линией;

- обозначьте центры отверстий для крепления кронштейна;

- просверлите два отверстия 8Х40 мм для установки дюбелей и прикрепите кронштейн к стене самонаре-

зающими винтами.

» » » », »

АМПИР • ГРИЛЬЯЖ • КАПЕЛЛА • ПЕРГОЛА • ПИРАМИДА• РОКОКО

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

ПРЕДУПРЕЖДЕНИЕ: доступные части кухонной вытяжки могут нагреваться, при использовании с при-

борами для приготовления пищи.

Elikor Капелла 60П-700-П3Д бежевый / дуб неокрашенный [7/8] Устройство
