Инструкция по эксплуатации Страница: 6

Elikor Омега 60Н-650-К3Г нержавейка/нержавейка [6/6] Страница 6

• 7 •

3 КОМПЛЕКТНОСТЬ

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

рис. 3

6 ПОДГОТОВКА К РАБОТЕ

• 6 •

3.1 Кухонная вытяжка 1 шт.

3.2 Фальштруба верхняя 1 шт.

3.3 Фальштруба нижняя 1 шт.

3.4 Кронштейн для крепления фальштрубы 1 шт.

3.5* Лампа накаливания 40Вт 2 шт.

3.6 Крепежные изделия:

винт самонарезающий 4,2х41 6 шт.

дюбель пластмассовый Ø8х40 6 шт.

3.7 Руководство по эксплуатации 1 шт.

3.8 Упаковка 1 шт.

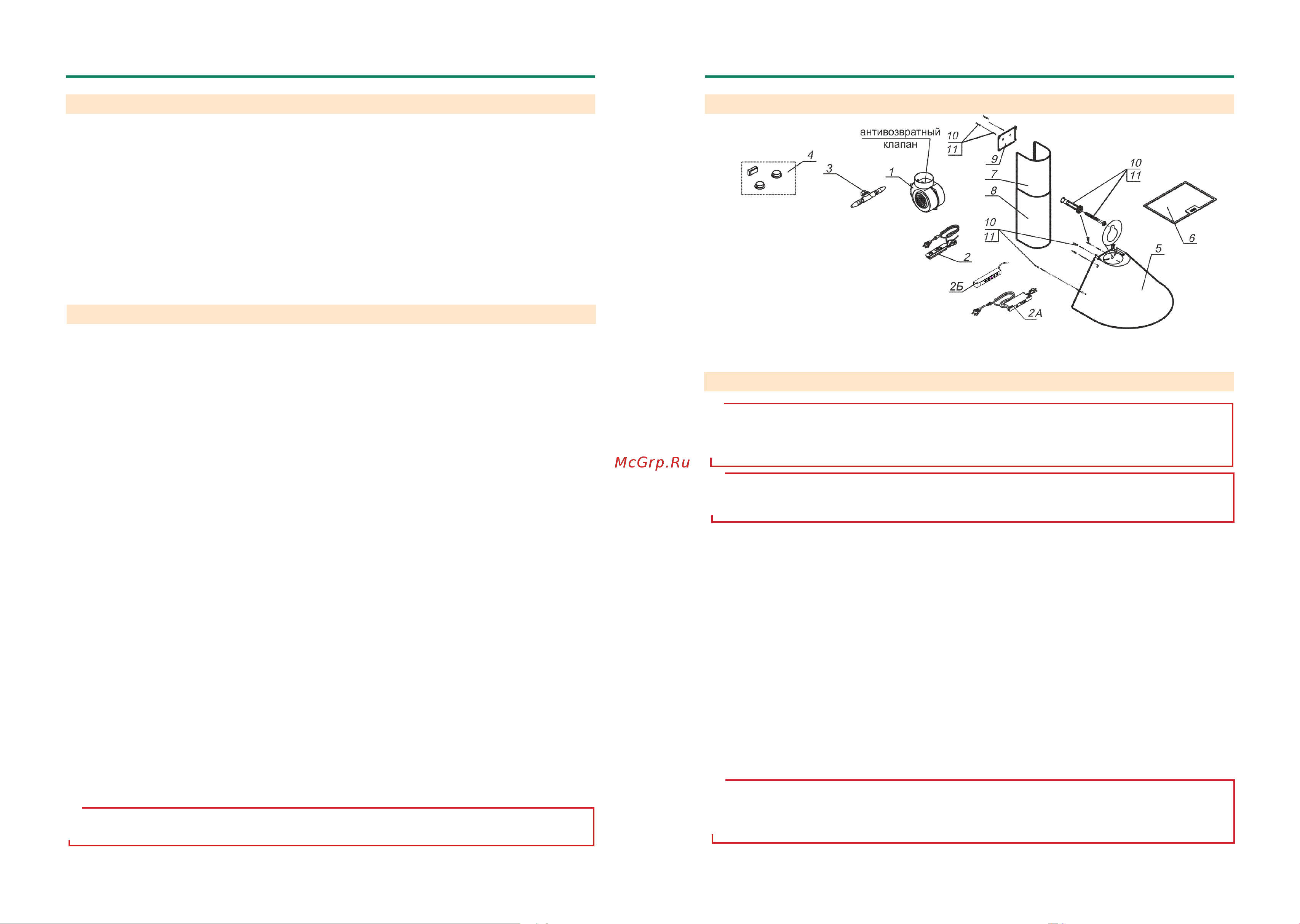

5 УСТРОЙСТВО

ОМЕГА• ЭПСИЛОН

6.1 Установка кухонной вытяжки (рис.2):

- установите лампы 40Вт в патрон вытяжки (для КВ с лампами накаливания);

- всегда устанавливайте вытяжку над центральной частью плиты;

- разметьте линию установки нижней части вытяжки над плитой (рис. 1);

- разметьте осевую вертикальную линию по центру участка, предусмотренного для установки вытяжки ;

- разметьте линию на расстоянии «Е» от нижней части вытяжки;

- на этой линии, разметьте центры отверстий для крепления вытяжки на стене так, чтобы размер «А»

был поделен пополам относительно осевой линии;

- просверлите два отверстия (размер) «А» для установки дюбелей Ø8х40мм и забейте их;

- вверните два самонарезающих винта (размер «А»);

- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на пружинный замок на

фильтре и потяните его вниз и на себя (рис. 4);

- навесьте вытяжку через отверстия типа «замочная скважина»;

- разметьте центры отверстий для дополнительного крепления (размер «Б»);

- снимите вытяжку и просверлите два отверстия (размер «Б») для дюбелей Ø8х40мм и забейте их;

- навесьте вытяжку и дополнительно закрепите двумя самонарезающими винтами (размер «Б»)*;

- установите фильтры.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

4.1 Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке загрязненных

поверхностей, снятию съемных частей производите при извлеченной вилке шнура электропитания из

розетки электросети.

4.2 ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соответствующими у-

казанным в технических данных (220В±10%, 50Гц±2%).

4.3 Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям, да-

же через некоторое время после их выключения еще имеется риск ожога.

4.4 Эксплуатируйте кухонную вытяжку только с установленными лампами. Неисправные лампы следует

сразу же заменить.

4.5 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого

фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,

то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не эксплуа-

тируйте прибор без установленного фильтра!

4.6 Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1.

4.7 Не допускайте возникновения факельного пламени под вытяжкой! Пламя газовых конфорок всегда

должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может повредить прибор.

4.8 Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,

обученным правилам работы с электроустановками. При повреждении шнура питания его следует заменить

аналогичным шнуром, приобретаемым у изготовителя или его агента.

4.9 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-

ческих и динамических нагрузок.

4.10 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-

щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном

для сгорания топлива. При подаче воздуха в недостаточном объеме возникает опасность отравления газооб-

разными продуктами сгорания, которые всасываются обратно в помещение.

4.11 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используемое

для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам, кото-

рые только направляют воздух обратно в комнату).

4.12 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев,

когда за такими лицами осуществляется надзор или проводится их инструктирование относительно исполь

зования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор

за детьми с целью недопущения их игр с прибором.

Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с вытяжки из нержавеющей

стали, пока Вы не убедитесь в ее технической исправности путем подключения к электрической сети и

проверки всех функций. Защитную пленку с вытяжек из нержавеющей стали рекомендуется снимать

после окончания монтажа.

* - для вытяжек с лампами накаливания

Внимание! Перед установкой ламп накаливания необходимо проверить их исправность.

Повреждение электрических цепей кухонной вытяжки вследствие установки неисправных ламп

не является гарантийным случаем.

ВНИМАНИЕ: в зависимости от варианта монтажа используйте самонарезающие винты и дюбели,

соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-

дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на

которой должна быть смонтирована кухонная вытяжка.

ПРЕДУПРЕЖДЕНИЕ: доступные части кухонной вытяжки могут нагреваться, при использовании с при-

борами для приготовления пищи.

1 вентилятор

ползунк

овый

переключатель

2А кнопочный

переключатель

2Б

электронный переключатель

ККВ

лампы накаливания с

патронодержателем

4 светильники

галогенные,

трансформатор

орпус,

филь

тр

алюминиевый

7,8 фальштруба верхняя,

нижняя

9 кронштейн

для крепления

фальштрубы

10,11

дюбели

8х40

мм и

винты самонарезающие 4,2х41 для крепления вытяжки и кронштейна
