• 8 •• 5 •
ОНИКС 60 • ОНИКС ART 60
2 ТЕХНИЧЕСКИЕ ДАННЫЕ

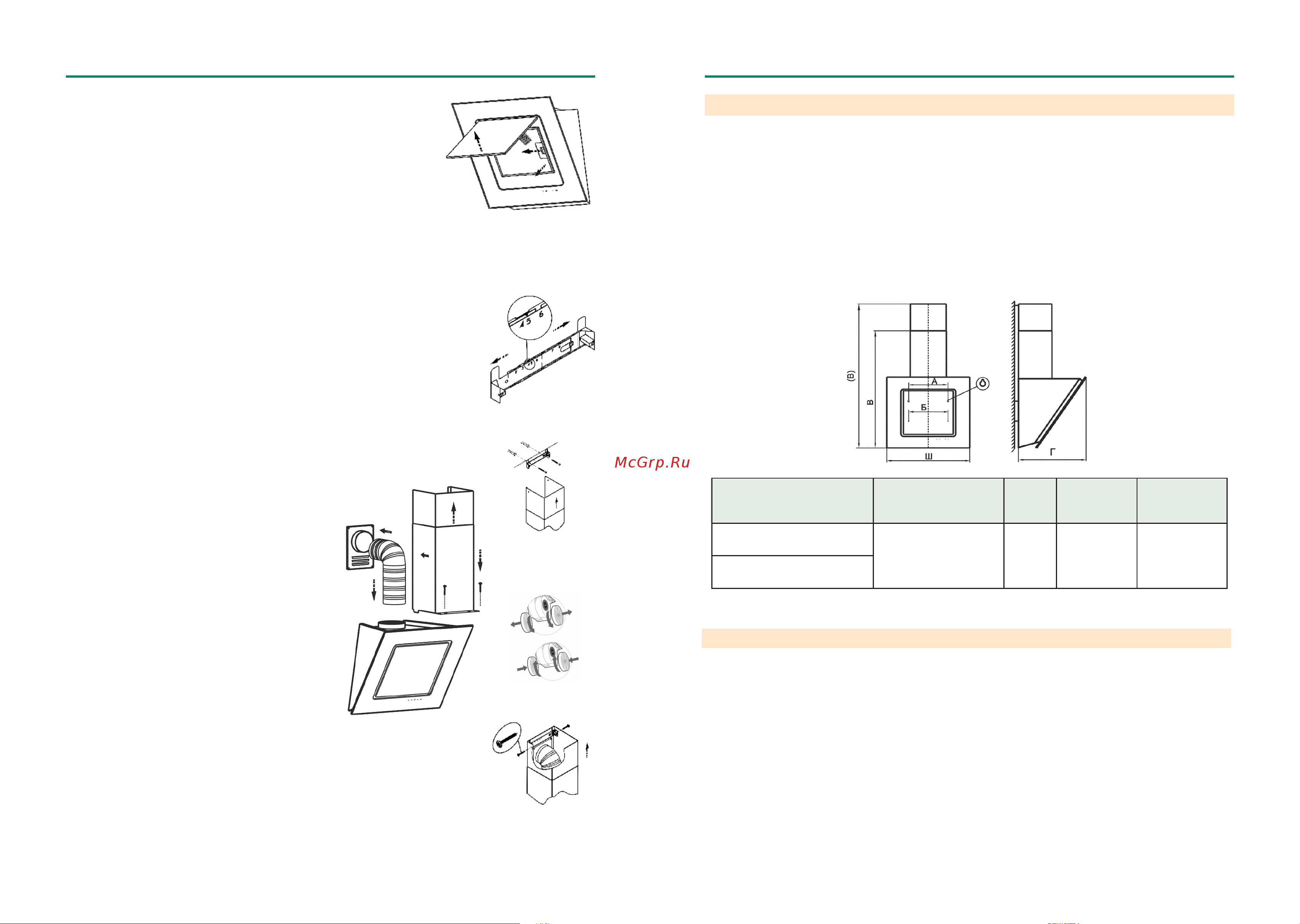

рис. 2
В - высота вытяжки с нижней фальштрубой.
(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой
3 КОМПЛЕКТНОСТЬ
ТАБЛИЦА 1
Наименование
Габаритные размеры,мм
ШхГхВ (В)
А (мм)
Б (мм)
Масса, кг
без упаковки
Тип угольного
фильтра
Оникс 60П-1000-Е4Г (Е4Д)
590х480х870(1350)
280
21,0
Ф-02
Оникс Art 60П-1000-Е4Г(Е4Д)
рис. 6
рис. 8
6.2Крепление кронштейна к стене:
- прежде чем прикрепить кронштейн к стене, необходимо выставить его на
нужный размер (равный ширине верхней фальштрубы). Увеличьте размер крон-
штейна (если это необходимо), раздвинув его, и установите фиксатор напротив
цифры 5 (см. рис. 5)
- установите на вытяжку комплект из двух телескопических фальштруб;
- верхнюю фальштрубу выдвиньте на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонталь-
ную линию, затем снимите фальштрубы;
- приложите кронштейн к стене, как показано на рис. 6;
- осевая линия кронштейна должна совпадать с осевой линией вытяжки, а вер-
хний край с ранее проведенной горизонтальной линией;
- обозначьте центры отверстий для крепления кронштейна;
- просверлите два отверстия Ø 8 мм и забейте дюбели;
- прикрепите кронштейн к стене винтам
рис. 5
рис. 4
Чтобы снять алюминиевый фильтр, нажмите на пружинный замок
фильтра и потяните его на себя (рис. 4).
Навесьте вытяжку через отверстия типа «замочная скважина» (раз-
мер «А», рис. 2) и дополнительно закрепите ее двумя самонарезающи-
ми винтами 6х50 мм (размер «Б»).
Установите фильтры.
рис. 7
6.3В зависимости от режима эксплуатации вытяж-
ки, соедините вентилятор с вентиляционной решеткой
полужестким гофрированным воздуховодом (рис. 7)
или установите на вентилятор угольные фильтры, если
они предусмотрены. Угольные фильтры устанавливают-
ся на защитные решетки корпуса вентилятора путем лег-
кого нажатия и поворота (рис. 7 А).
Проверьте свободный ход антивозвратного клапана
при установке вытяжки.
6.4Установка фальштруб (рис.7).
На нижней фальштрубе имеются специальные
«ушки», которые необходимо направить в пазы, распо-
ложенные на верхней панели вытяжки. Затем нижнюю
фальштрубу необходимо зафиксировать двумя самона-
резающими винтами 3,5х11 мм.
Выдвиньте верхнюю фальштрубу, навесьте ее на крон-
штейн (рис.8) и закрепите винтами 3,5х11мм.
рис. 7 А
2.1*Серия вентилятора 1000
2.2Уровень шума, дБА., не более 62
2.3Номинальное напряжение, В, частота, Гц 220,50
2.4Номинальное напряжение галогенных ламп, В 12
2.5Потребляемая мощность, Вт, не более 280*¹, 320
в том числе ламп, Вт 2х2,4 (2х3,5)*¹, 2х20
2.6Класс защиты I по ГОСТ МЭК 335-1
2.7Степень защиты от влаги обычное исполнение
2.8Режим работы продолжительный
2.9Климатическое исполнение УХЛ4.2 по ГОСТ15150
3.1Кухонная вытяжка 1 шт.
3.2Фальштруба верхняя 1 шт.
3.3Фальштруба нижняя 1 шт.
3.4Кронштейн для фальштрубы 1 шт.
3.5Крепежные изделия:
винт самонарезающий 3,5х11 4 шт.
винт самонарезающий 6х50 4 шт.
винт самонарезающий 4,2х41 2 шт.
дюбель пластмассовый Ø8х40 2 шт.
дюбель пластмассовый Ø10х50 4 шт.
3.6Руководство по эксплуатации 1 шт.
3.7Монтажный шаблон 1 шт.
3.8Упаковка 1 шт.
.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
*¹-для КВ с LED-диодными лампами.
*-соответствует максимальной воздухопроизводительности вентилятора (куб. м/час).
