• 5 •
рис. 5
рис. 6
рис. 4

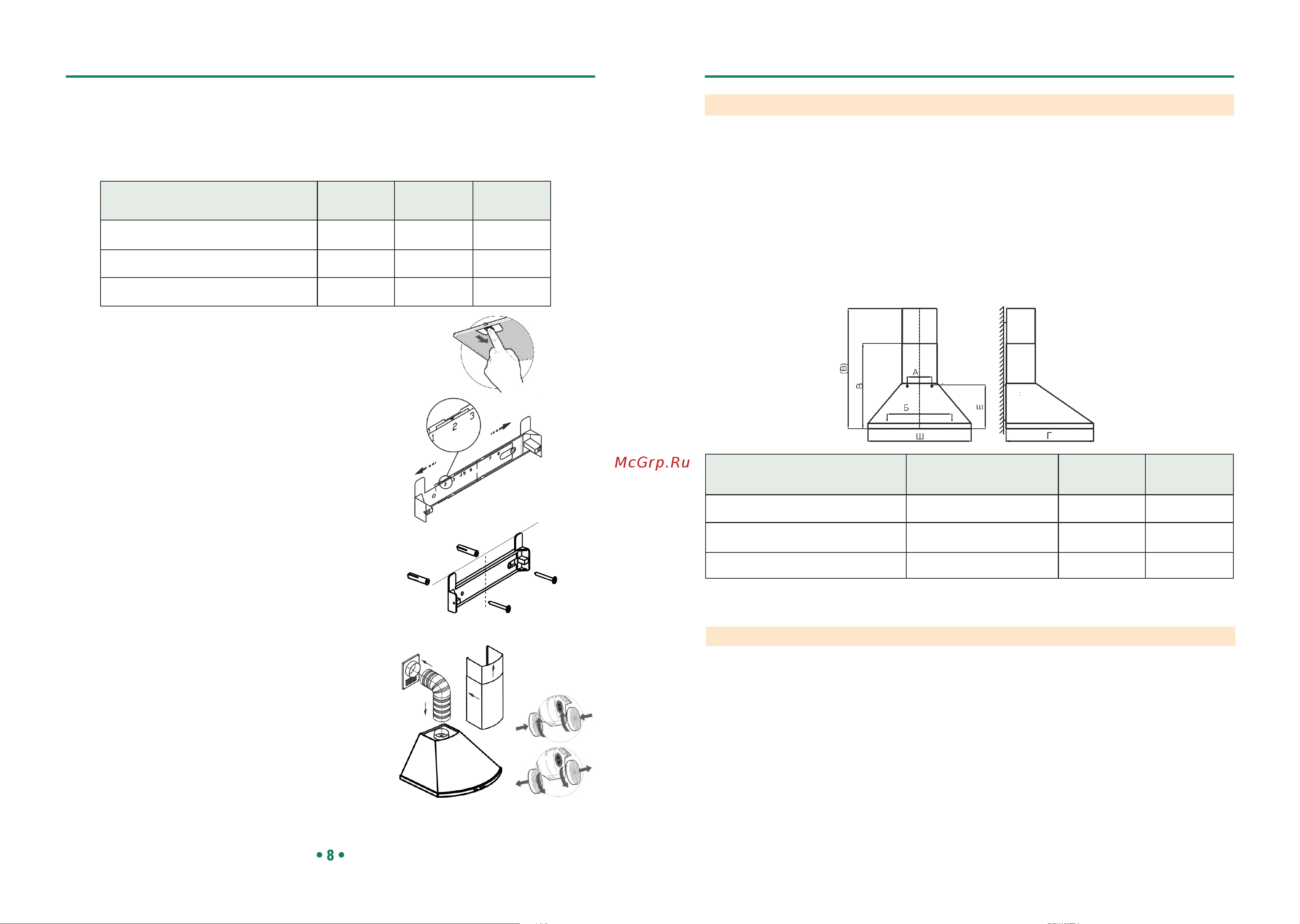

2 ТЕХНИЧЕСКИЕ ДАННЫЕ
ТАБЛИЦА 1
Торговое наименование
Габаритные размеры, мм
ШхГхВ(В)
Масса, кг
(без упаковки)
Тип угольного
фильтра
Грека 60Н-650-К3Л
590х455х657 (1040)
8,3
Ф-02 (2шт)
Сигма 60Н(П)-650-К3Д
595х496х660 (1040)
9,1
Ф-02 (2шт)
Сигма 90Н(П)-650-К3Д
890х500х661(1040)
10,6
Ф-02 (2шт)
В - высота вытяжки с нижней фальштрубой
(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой.
рис. 2
ТАБЛИЦА 2
Торговое наименование
А(мм)
Б(мм)
Е(мм)
Грека 60Н-650-К3Л
175
350
300
Сигма 60П(Н)-650-К3Д
175
350
305
Сигма 90П(Н)-650-К3Д
175
350
305
рис. 8
рис. 7
2.1*Серия вентилятора 650
2.2 Уровень шума, дБА, не более 60
2.3 Номинальное напряжение, В; частота, Гц 220, 50
2.4 Потребляемая мощность, Вт, не более 155, 200**
в том числе ламп, 2х40
LED-диодных 2х3,5 (2Х2,4)
2.5 Класс защиты II по ГОСТ МЭК 335-1
2.6 Степень защиты от влаги обычное исполнение
2.7 Режим работы продолжительный
2.8 Климатическое исполнение УХЛ4.2 по ГОСТ15150
3 КОМПЛЕКТНОСТЬ
3.1 Кухонная вытяжка 1 шт.
3.2 Фальштруба верхняя 1 шт.
3.3 Фальштруба нижняя 1 шт.
3.4 Кронштейн для крепления фальштрубы 1 шт.
3.5*² Лампа накаливания Е14, 40 Вт 2 шт.
3.6 Крепежные изделия:
винт самонарезающий 3,5х11 2 шт.
винт самонарезающий 4,2х41 6 шт.
дюбель пластмассовый Ø8х40 6 шт.
3.7 Руководство по эксплуатации 1 шт.
3.8 Упаковка 1 шт.
.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
*² - для вытяжек с лампами накаливания
6.2 Крепление кронштейна к стене:
- прежде чем прикрепить кронштейн к стене, необходимо вы-
ставить его на нужный размер (равный ширине верхней
фальштрубы).
- увеличьте размер кронштейна (если это необходимо), раздви-
нув его, и установите фиксатор напротив цифры 2 (см рис. 5).
- установите на кухонную вытяжку комплект из двух телескопи-
ческих фальштруб;
- верхнюю фальштрубу выдвиньте на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите
горизонтальную линию, затем снимите фальштрубы;
- приложите кронштейн к стене, как показано на рисунке 6;
- осевая линия кронштейна должна совпадать с осевой линией
вытяжки, а верхний край с проведенной ранее горизонтальной ли-
нией ;
- обозначьте центры отверстий для крепления кронштейна,
- просверлите два отверстия Ø 8х40 мм и забейте дюбели;
- прикрепите кронштейн к стене самонарезающими винтами.
6.3 В зависимости от режима эксплуатации кухонной вытяжки
соедините вентилятор с вентиляционной решеткой полужестким
гофрированным воздуховодом (рис. 7) или установите на венти-
лятор.
угольные фильтры (рис.8).
Угольные фильтры устанавливаются на защитные корпуса венти-
лятора путем легкого нажатия и поворота (рис. 8).
Проверьте свободный ход антивозвратного клапана вентиля-
тора при монтаже вытяжки.
6.4 Установите фальштрубы (рис. 7).
6.5 Для вытяжек из нержавеющей стали:
- снимите защитную пленку с корпуса и фальштруб;
- будьте осторожны при установки фальштруб, не повредите
поверхности из нержавеющей стали. Их легко поцарапать.
.
- навесьте вытяжку через отверстия типа замочная скважина;
- разметьте центры отверстий для дополнительного крепления вытяжки к стене (размер «Б»);
- снимите вытяжку и просверлите два отверстия (размер «Б») для дюбелей Ø8х40 мм и забейте их;
- навесьте вытяжку и дополнительно закрепите двумя самонарезающими винтами (размер «Б»);
- установите фильтры.
. ** - для вытяжек с лампами накаливания
* - соответствует максимальной воздухопроизводительности вентилятора (куб. м/час).
ГРЕКА • СИГМА
