• 8 • • 5 •

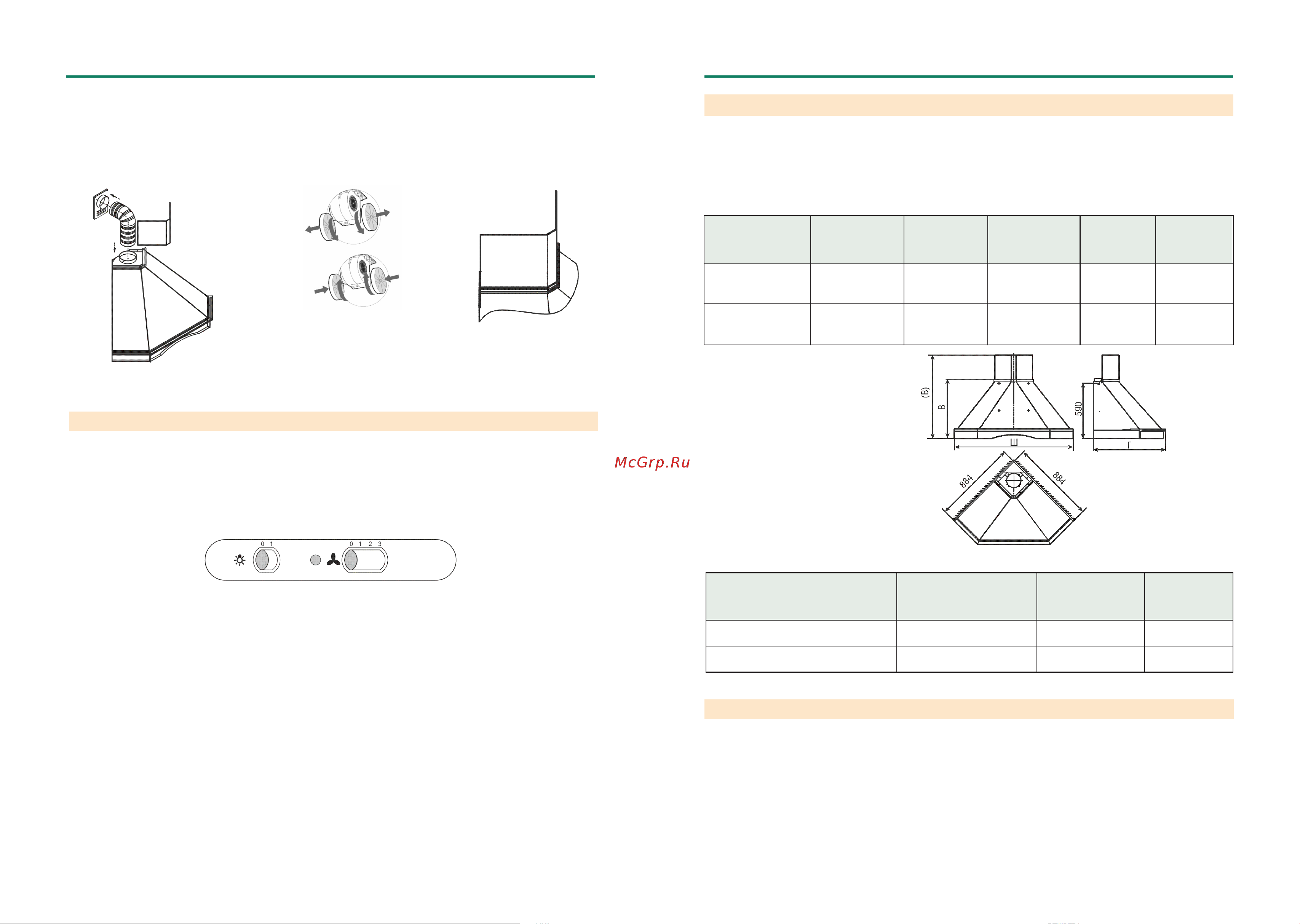

2 ТЕХНИЧЕСКИЕ ДАННЫЕ
рис. 2
В - высота вытяжки без фальштрубы, (В) - высота вытяжки с фальштрубой
3 КОМПЛЕКТНОСТЬ
Торговое наименование
Габаритные размеры,мм
ШхГхВ (В)
Масса, кг
(без упаковки)
Тип угольного
фильтра
Форест 90П-650-П3Д
1250х759х622(878)
18,0
Ф02 (2шт)
Форест Валенсия 90П-700-П3Д
1250х759х622(878)
18,5
Ф02 (2шт)
ТАБЛИЦА 2
ФОРЕСТ • ФОРЕСТ ВАЛЕНСИЯ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
рис. 7
рис. 8
рис. 6
режим рециркуляции
6.4 На верхнее обрамление установите фальштрубу
6.3 В зависимости от режима эксплуатации соедините вентилятор полужестким воздуховодом (или его
аналогом) с вентиляционной решеткой (рис. 6) или установите на вентилятор угольные фильтры (рис.7).
Угольные фильтры устанавливаются на защитные решетки корпуса вентилятора путем легкого нажатия и
поворота.
3.1 Кухонная вытяжка с обрамлением из натурального дерева (нижним) 1 шт.
3.2 Обрамление верхнее 1 шт.
3.3 Фальштруба 1 шт.
3.4 Крепежные изделия:
винт самонарезающий 4,2х41 4 шт.
дюбель пластмассовый Ø8х40 4 шт.
3.5 Руководство по эксплуатации 1 шт.
3.6 Упаковка 1 шт.
.
7 ПОРЯДОК РАБОТЫ
7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и оставлять прибор
включенным примерно на 15 минут после завершения приготовления, чтобы обеспечить удаление загрязнен-
ного воздуха.
7.2 Управление кухонной вытяжкой производится ползунковым переключателем.
рис. 9
Ползунковый переключатель (рис. 9).
Правый переключатель регулирует скорость работы вентилятора:
позиция 0 - вентилятор выключен;
позиция 1 - низкая скорость работы вентилятора;
позиция 2 - средняя скорость работы вентилятора;
позиция 3 - высокая скорость работы вентилятора.
Включение сигнального индикатора информирует о работе вентилятора.
Левый переключатель регулирует режим освещения в соответствии с
обозначением:
1 - включено; 0 - выключено.
Серия вентилятора*
Уровень шума
дБА, не более
Лампы
Потребляемая
мощность КВ, не
более, Вт
Класс защиты
по ГОСТ МЭК
335-1
650
60
LED-диодные
155
II
700
58
LED-диодные
190
I
2.1 Номинальное напряжение, В; частота, Гц 220; 50
2.2 Степень защиты от влаги обычное исполнение
2.3 Режим работы продолжительный
2.4 Климатическое исполнение УХЛ4.2 по ГОСТ15150
3
ТАБЛИЦА 1
* - соответствует максимальной возду-
хопроизводительности вентилятора
(куб.м/час) и указана в обозначении КВ
во втором цифровом блоке
(Форест 90П-650-П3Д).
(рис.8)
