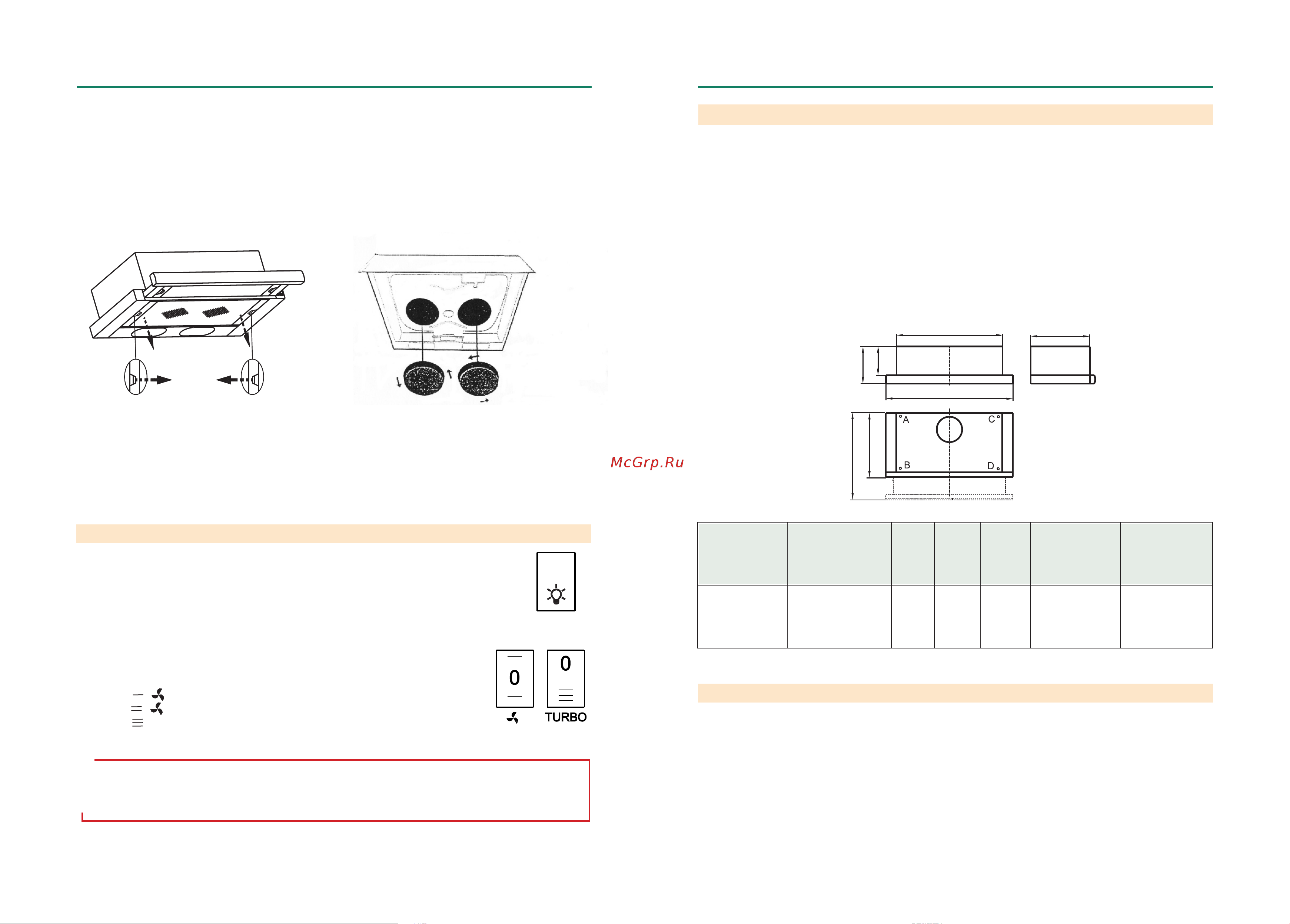

Elikor Выдвижной блок 2М 60 белый [5/6] Технические данные

• 8 •• 5 •

рис. 7

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

(Г) - глубина зонта с максимально выдвинутым блоком

рис. 6

2.1 Воздухопроизводительность, м /час, max 550

2.2 Уровень шума, дБА, не более

в режиме «рециркуляция» 62

в режиме «вытяжка» 57

2.3 Номинальное напряжение, В; частота, Гц 220, 50

2.4 Потребляемая мощность, Вт, не более 276

в том числе ламп, Вт 2х28

2.5 Класс защиты I по ГОСТ МЭК 335-1

2.6 Степень защиты от влаги обычное исполнение

2.7 Режим работы продолжительный

2.8 Климатическое исполнение УХЛ4.2 по ГОСТ15150

3

Ш1

Ш

Г1

Г

(Г)

Б

В

рис. 2

6.3 Режим «рециркуляции»:

- снимите алюминиевый фильтр, для этого нажмите на пружинный замок на фильтре и потяните его вниз и

на себя (рис. 6);

- установите угольные фильтры для (рис.7)

Угольные фильтры устанавливаются на защитные решетки короба вентилятора, путем легкого нажатия и пово-

рота их по часовой стрелке.

Фильтрация воздуха осуществляется с помощью двух угольных фильтров, затем очищенный воздух возвра-

щается в помещение.

Очищенный воздух поступает в помещение через переходник или воздуховод.

6.5 Режим «вытяжка»:

- присоедините к изделию полужесткий гофрированный воздуховод диаметром 120 мм. Соединение осу-

ществляется с помощью специального пластикового переходника, который Вы установили ранее.

- выходное отверстие воздуховода при работе в режиме вытяжки подсоедините к вентиляционной решетке.

ТАБЛИЦА 1

3 КОМПЛЕКТНОСТЬ

3.1 Воздухоочиститель 1 шт.

3.2 Переходник с антивозвратным клапаном N-RV 1 шт.

3.3 Шуруп 4,0х50мм для крепления воздухоочистителя 4 шт.

3.4 Шаблон монтажный 1 шт.

3.5 Руководство по эксплуатации 1 шт.

3.6 Упаковка 1 шт.

7 ПОРЯДОК РАБОТЫ

7.1 Рекомендуется включать воздухоочиститель перед началом приготовления пищи и

после завершения приготовления оставлять включенным примерно на 15 минут, чтобы

обеспечить удаление загрязненного воздуха.

7.2 Включение воздухоочистителя производится при помощи переключателей (рис.8, 9).

Н1M-GA

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВОЗДУХООЧИСИТЕЛЯ

рис. 8

рис. 9

Левый переключатель (рис.8) регулирует режим освещения «Вкл.», «Выкл.».

При включении освещения выдвижной блок должен быть выдвинут.

Правые переключатели регулируют скорость работы вентилятора (рис.9)

позиция 0 - вентилятор не работает;

позиция ( ) - низкая скорость работы вентилятора;

позиция ( ) - средняя скорость работы вентилятора.

позиция (TURBO) - максимальная скорость.

!

ВНИМАНИЕ: вентилятор начинает работать, когда выдвижной блок выдвинут вперед и прекращает

работать, как только Вы задвинете (закроете) выдвижной блок.

НаименованиеГабаритные

размеры,мм

ШхГ(Г)хВ

Б

(мм)

Ш1

(мм)

Г1

(мм)

Масса, кг

(без упаковки)

Тип угольного

фильтра

H1M-GA (60)600х310(480)х1751355002846,7Ф-02 (2шт)
